Farní kostel sv. Josefa v Holzkirchenu, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

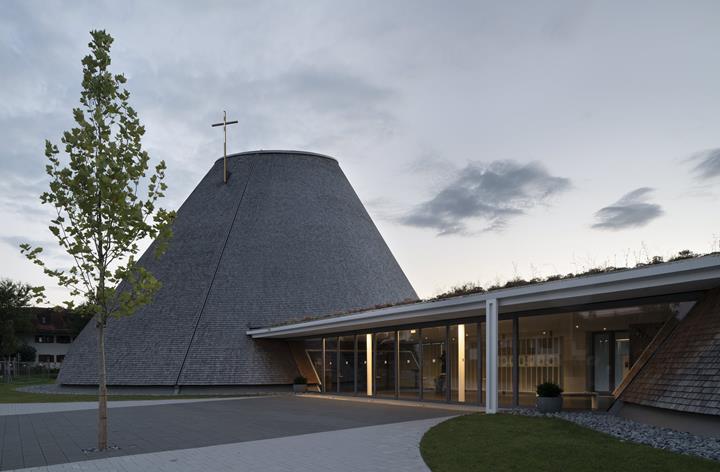

Projekt farního kostela sv. Josefa v Holzkirchenu zahrnuje také kapli a společné předsálí se sakristií. Předsálí a sakristii tvoří železobetonová kosntrukce. Hlavní kostel a kaple jsou různě velké dřevěné konstrukce a mají podobu šikmých seříznutých kuželů s eliptickými půdorysy.

Investor Arcibiskupství v Mnichově
Architekt EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Návrh nosné konstrukce Sailer Stepan Partner GmbH
www.ssp-muc.com
Dřevěná konstrukce Holzbau Amann GmbH
www.holzbau-amann.de

Detailed Structural Analysis Alternative Proposals
sblumer ZT GmbH, Austria
www.sblumer.com

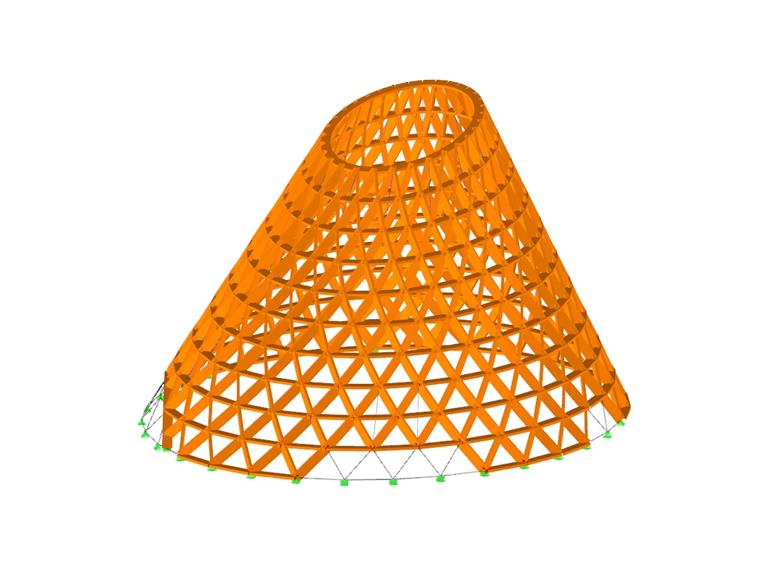

Model

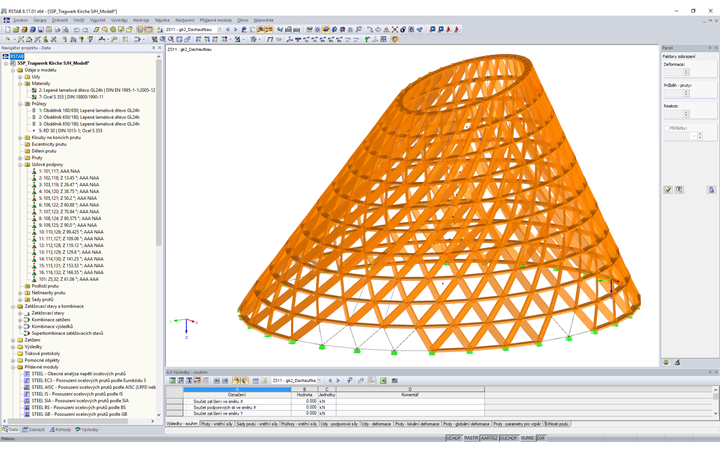

Inženýři společnosti Sailer Stepan Partner byli zodpovědní za statické řešení a pro návrh 3D konstrukcí používali program RSTAB.

Konstrukce kostela

Hlavní kostel je vysoký 21,6 m a má eliptický půdorys o přibližném průměru 35 m. Zastřešení tvoří prosklená ocelová konstrukce.

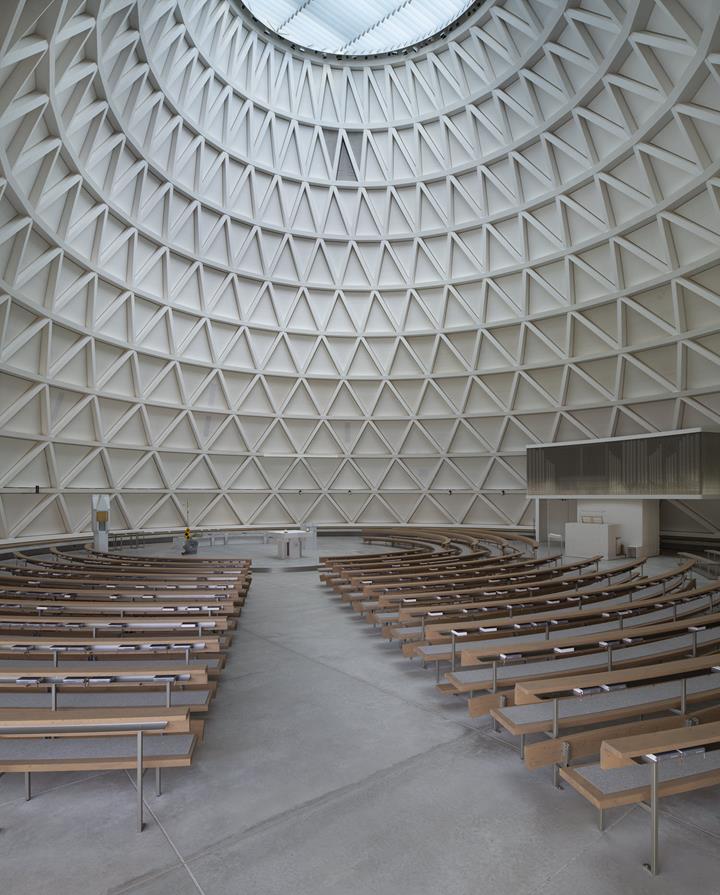

Viditelná nosná konstrukce je vyrobena z vrstvených dřevěných prutů, které jsou uspořádány do trojúhelníků a díky tomu plní podpůrnou i ztužující funkci.

Uzlové body trojúhelníků jsou průsečíky spádových linií kužele s různě nakloněnými řeznými rovinami. Výsledkem je přibližně 320 uzlů, z nichž maximálně dva mají stejnou zrcadlovou geometrii. Vodorovné prstence tvaru elipsy jsou ze spojitých zakřivených lepéných nosníků s tuhými spoji.

Převážně tlačené diagonály jsou v programu RSTAB modelovány jako pruty typu nosník, které nejsou účinné v tahu. To umožnilo optimalizovat uzly tak, aby normálové síly diagonálních prutů byly zavedeny pouze pomocí tlakového kontaktu. Konstrukční upevnění diagonál se provádí pomocí rovnoměrně rozložených ocelových táhel mezi prstenci.

Všechny spoje jsou vytvořeny jako skryté. Většina je z oceli, v méně namáhaných uzlech jsou použity prvky z vrstvené bukové dýhy.
