Igreja paroquial de São José em Holzkirchen, Alemanha

Projeto de cliente da Dlubal

Clientes Arquidiocese de Munique
Arquiteto EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Planeamento estrutural Sailer Stepan Partner GmbH
www.ssp-muc.com
Trabalhos em madeira Holzbau Amann GmbH
www.holzbau-amann.de

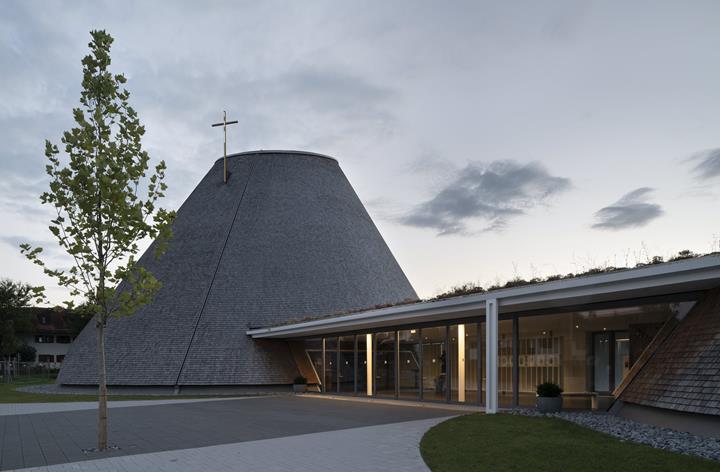

O projeto da igreja paroquial de São José em Holzkirchen engloba a igreja principal e uma capela, que estão unidos a sacristia através de um átrio em comum. A zona do átrio e sacristia foram construídas em betão armado. A igreja principal e a capela são duas estruturas em madeira de tamanho diferente em forma de cones truncados com planta elíptica.

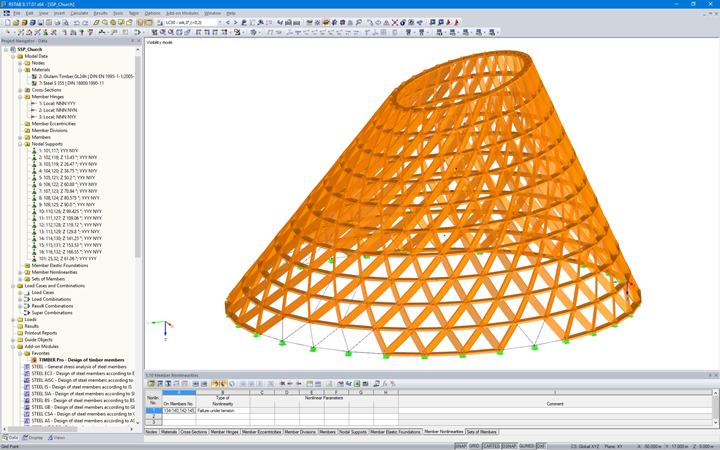

Os engenheiros da Sailer Stepan Partner encarregaram-se do planeamento estrutural e utilizaram o RSTAB para o dimensionamento das estruturas em 3D.

Estrutura da igreja

A igreja principal com uma altura de 21,6 m tem uma planta em forma de elipse com um diâmetro de 34,5 m. A parte superior é arrematada com uma clarabóia inclinada constituída por uma estrutura em aço e vidro.

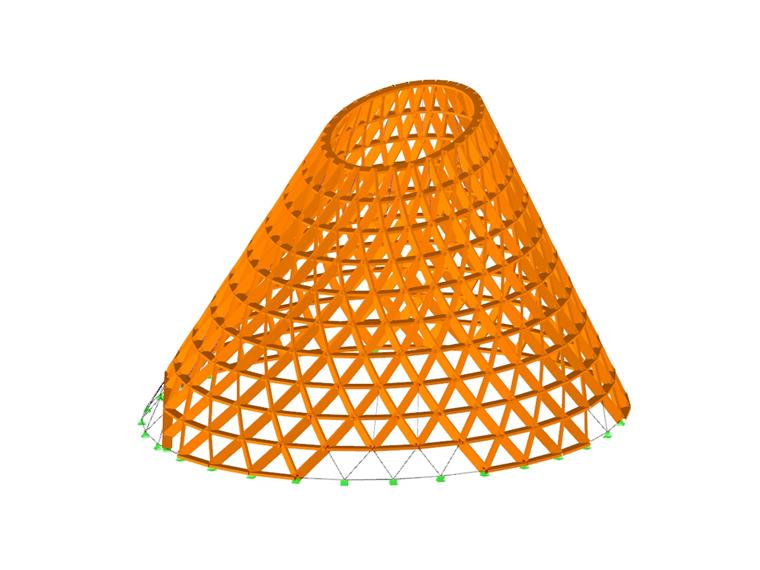

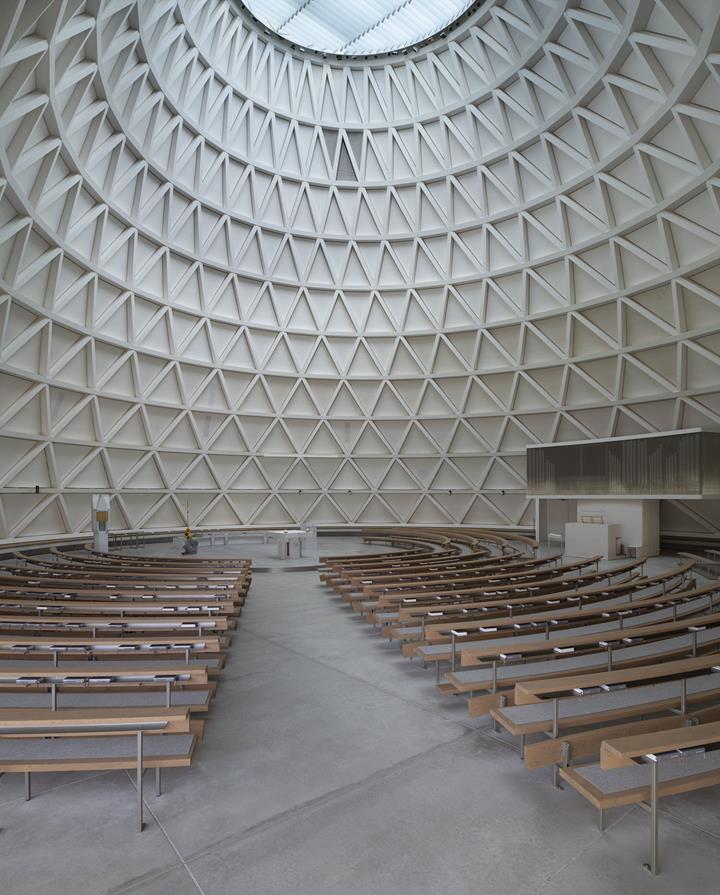

A construção em casca dissolvida e visível é constituída por escoras de madeira laminada colada em forma de barras, que vão formando respetivamente triângulos e adotam, assim, funções de suporte e reforço ao mesmo tempo.

Os nós dos triângulos resultam dos pontos de interseção das linhas de queda do cone com os planos de secção de inclinação diferenciada. Assim sendo, ao todo surgiram 320 nós, dos quais no máximo respetivamente dois nós tinham a mesma geometria refletida. Os aneis em forma de elipse posicionados nos planos de intereseção são constituídos vigas singulares curvadas em madeira laminada colada, munidas com juntas de montagem.

As diagonais, que na sua maioria estão sujeitas a compressão, foram modeladas no RSTAB como barras comprimidas com rotura à tração. Dessa maneira foi possível otimizar os nós de tal forma, que os esforços normais das diagonais são exclusivamente induzidos por contacto de compressão. A fixação estrutural das diagonais é efetuada através de barras tracionadas em aço, colocados de forma regular entre os anéis.

Todas as ligações foram criadas de maneira estarem tapadas. Estas são feitos em aço nos nós regulares e nos nós menos solicitados através de ajustes em madeira laminada de faia.
