Kościół św. Józefa w Holzkirchen, Niemcy

Projekt klienta

Klient Archidiecezja w Monachium
Architekt EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Wymiarowanie konstrukcji Sailer Stepan Partner GmbH
www.ssp-muc.com
Konstrukcja drewniana Holzbau Amann GmbH
www.holzbau-amann.de

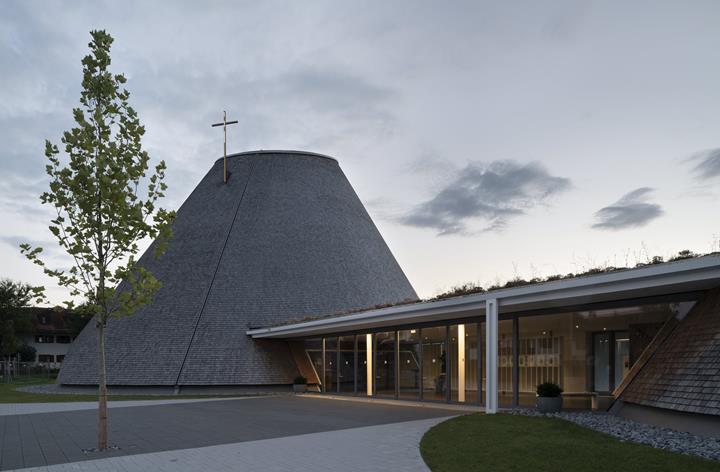

Projekt kościoła św. Józefa w Holzkirchen obejmuje kościół główny i kaplicę, które połączono wspólnym przedsionkiem z zakrystią. Przedsionek i zakrystia powstały jako budynek z betonu zbrojonego. Główny kościół i kaplica to konstrukcje drewniane, różniące się rozmiarem, mające kształt ściętego stożka, ustawionego na planie elipsy.

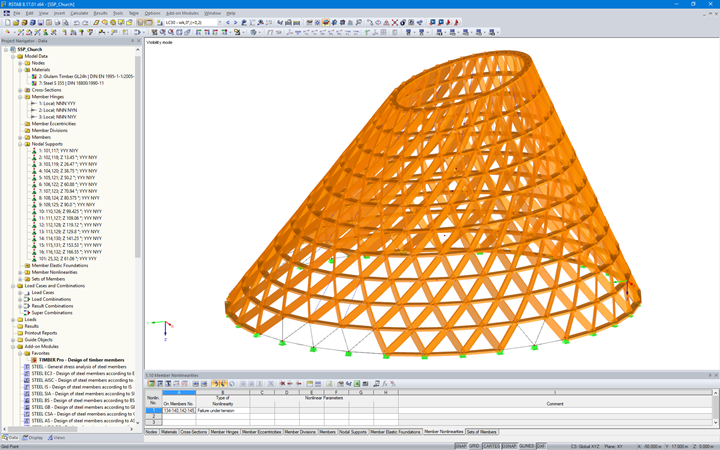

Za rozwiązania konstrukcyjne odpowiedzialni byli inżynierowie z firmy Sailer Stepan Partner, a do obliczeń konstrukcji w 3D wykorzystali program RSTAB.

Konstrukcja kościoła

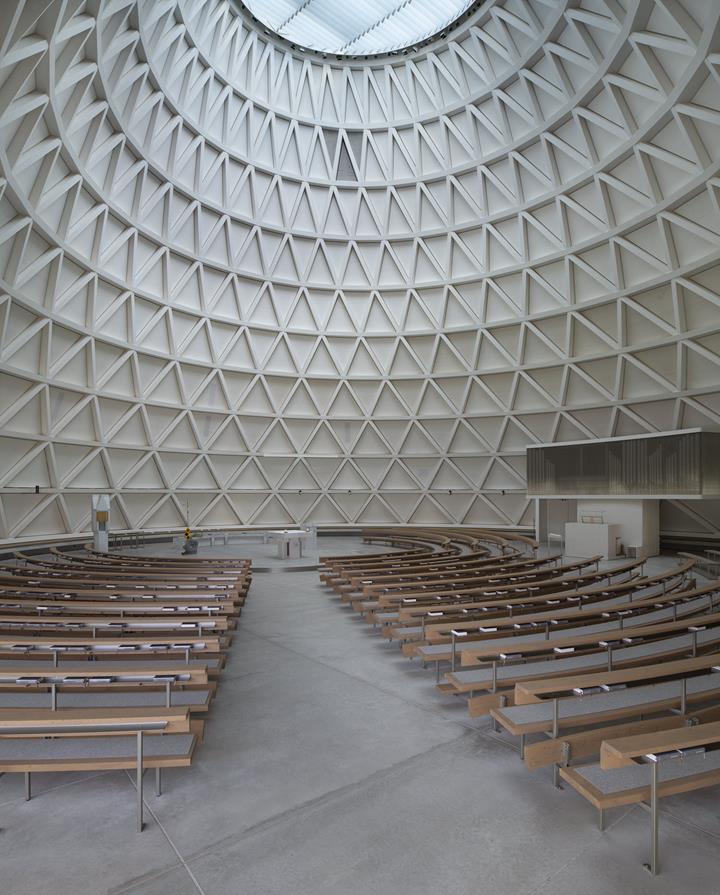

Główny kościół o wysokości 21,6 m stoi na planie elipsy o średnicy około 34,5 m. Świetlik, będący konstrukcją ze stali i szkła, jest jednocześnie elementem zadaszenia obiektu.

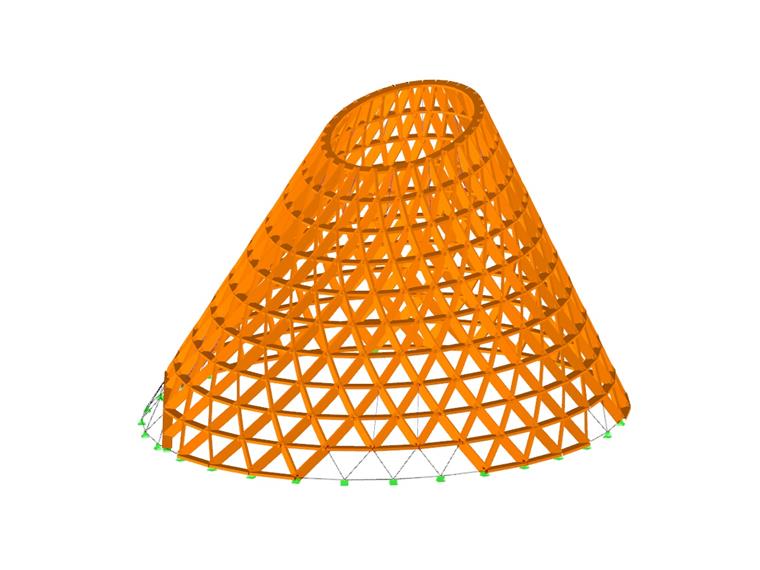

Widoczna, podwieszona konstrukcja „powłokowa” wykonana jest z prętowych elementów z drewna klejonego, połączonych w oparciu o siatkę trójkątną, dzięki czemu pełni ona zarówno funkcję nośną, jak i usztywniającą.

Punkty węzłowe trójkątów wynikają z punktów przecięcia opadających (tworzących) linii stożka z różnie nachylonymi płaszczyznami cięcia. W efekcie powstało około 320 punktów węzłowych, z których najwyżej dwa mają identyczną geometrię (odbicie lustrzane). Eliptyczne pierścienie umieszczone w płaszczyznach cięcia są pojedynczymi, zakrzywionymi belkami z drewna klejonego, łączonymi na sztywno.

Elementy ukośne, poddawane głównie ściskaniu, zostały zamodelowane w programie RSTAB jako pręty ściskane, ulegające uszkodzeniu pod wpływem rozciągania. Pozwoliło to zoptymalizować punkty węzłowe w taki sposób, że siły normalne z prętów ukośnych są przekazywane tylko poprzez docisk.

Wszystkie połączenia zaprojektowano jako połączenia ukryte. Wykonane są ze stali, w przypadków węzłów głównych – najbardziej obciążonych, natomiast pozostałe i mniej obciążone: z drewna bukowego (sklejka).
