Église paroissiale Saint-Joseph de Holzkirchen, Allemagne

Projet Client

Client Archevêché de Munich
Architecture EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Calcul de structure Sailer Stepan Partner GmbH
www.ssp-muc.com
Structure bois Holzbau Amann GmbH
www.holzbau-amann.de

Propositions concernant certains aspects de la structure :
sblumer ZT GmbH, Autriche
www.sblumer.com

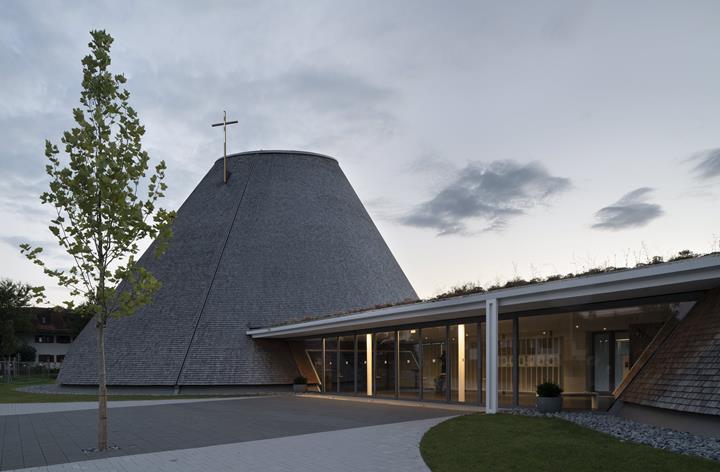

Le projet Saint-Joseph de Holzkirchen est constitué d'une église et d'une chapelle, qui communiquent avec la sacristie via un vestibule commun. Le vestibule et la sacristie ont été construits en béton armé. L'église et la chapelle ont été réalisées avec deux structures bois en forme de cônes de tailles différentes et inclinés, avec une géométrie elliptique au sol.

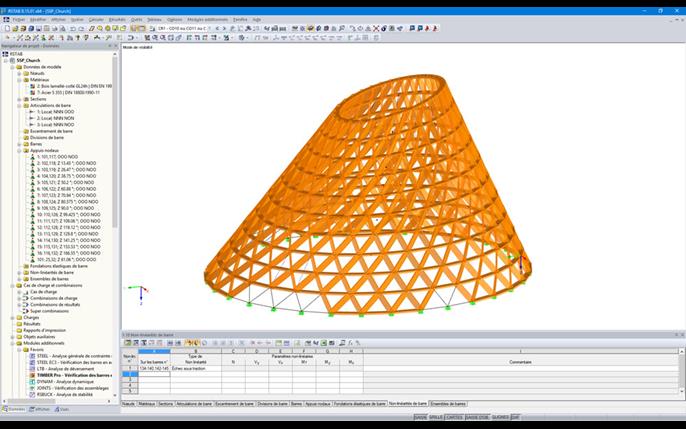

Les ingénieurs du bureau d'études Sailer Stepan Partner, chargés de la planification structurelle, ont utilisé RSTAB pour calculer les structures en 3D.

Structure de l'église

L'église présente une hauteur de 21,6 m et une géométrie elliptique sol d'un diamètre de 34,5 m environ. Un puits de lumière réalisé à partir d’une structure en acier et en verre forme la toiture.

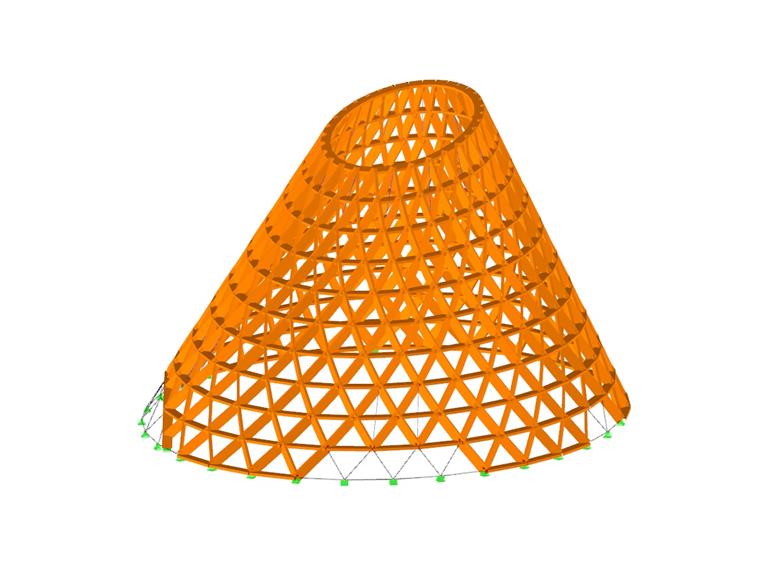

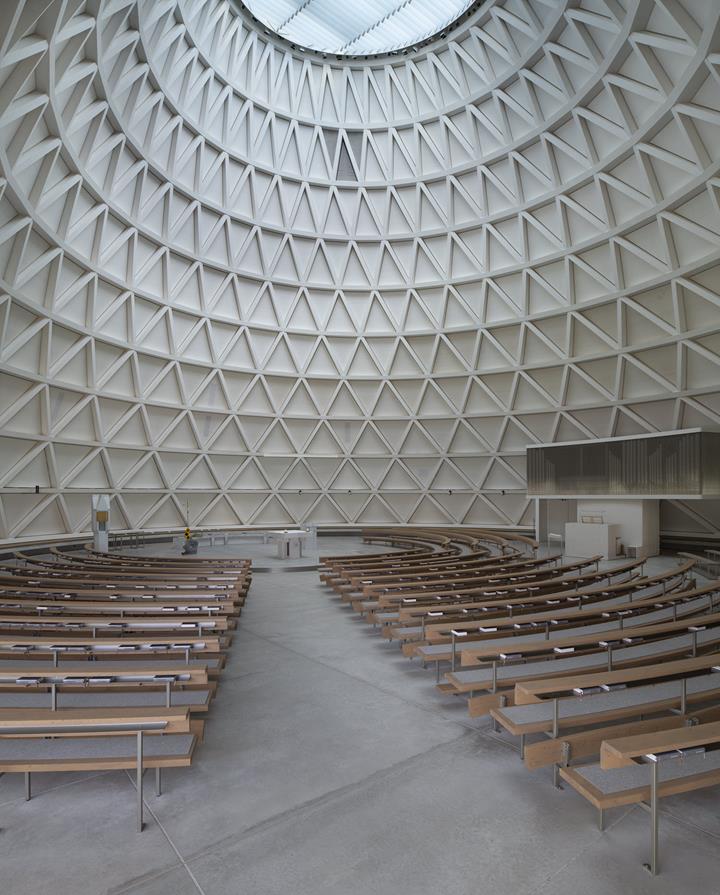

La structure en bois apparente est composée de poutres en bois lamellé-collé. Les poutres forment des triangles, ce qui leur permet d’avoir à la fois un rôle porteur et de contreventement.

Les points d’extrémités de ces triangles sont définis par l’intersection des lignes d’inclinaison du cône et les différents plans inclinés. Le bâtiment compte ainsi un total de 320 nœuds, dont deux au maximum présentent la même géométrie par symétrie. Les anneaux elliptiques situés dans les plans d'intersection sont réalisés à partir de poutres courbes en bois lamellé-collé connectées entre elles via des joints de continuité rigides.

Les diagonales soumises aux efforts de compression les plus élevés ont été calculées dans RSTAB avec le type de barre « Compression » qui est en échec en cas d’effort de traction. Cela a permis d’optimiser la position des nœuds afin que les efforts normaux des barres en diagonale soient uniquement de la compression. La structure des diagonales est maintenue à l'aide de tirants en acier positionnés à intervalles réguliers entre les anneaux.

Tous les assemblages ont été conçus de sorte à être invisibles. Les points d’assemblages les plus sollicités ont été réalisés avec des plaques en acier tandis que les autres sont en contreplaqué de hêtre.
