Chiesa parrocchiale di St. Josef a Holzkirchen, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

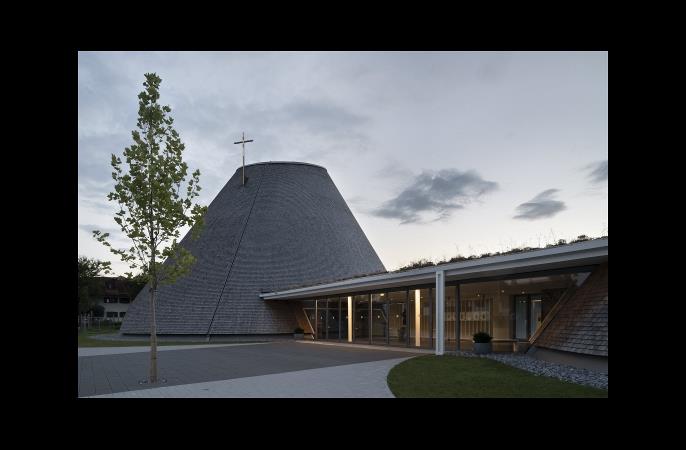

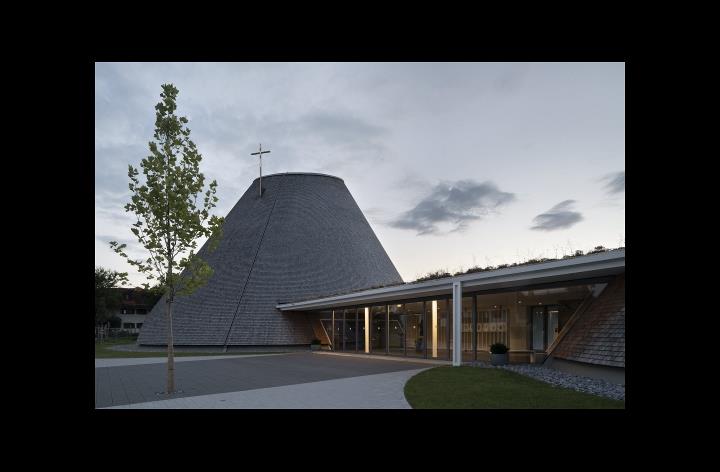

Il progetto St. Josef a Holzkirchen comprende la chiesa principale e una cappella che sono collegate con la sacrestia da un foyer comune. L'area del foyer e la sacrestia sono stati realizzati con una struttura di calcestruzzo armato. La chiesa principale e la cappella hanno strutture in legno di diverse dimensioni e assumono la forma di coni tronchi inclinati a base ellittica.

Committente Ordinariato Arcivescovile di Monaco di Baviera
Architettura EBERHARD WIMMER ARCHITEKTEN
www.eberhard-wimmer-architekten.de
Progetto strutturale Sailer Stepan Partner GmbH
www.ssp-muc.com
Strutture in legno Holzbau Amann GmbH
www.holzbau-amann.de

Detailed Structural Analysis Alternative Proposals
sblumer ZT GmbH, Austria
www.sblumer.com

Modello

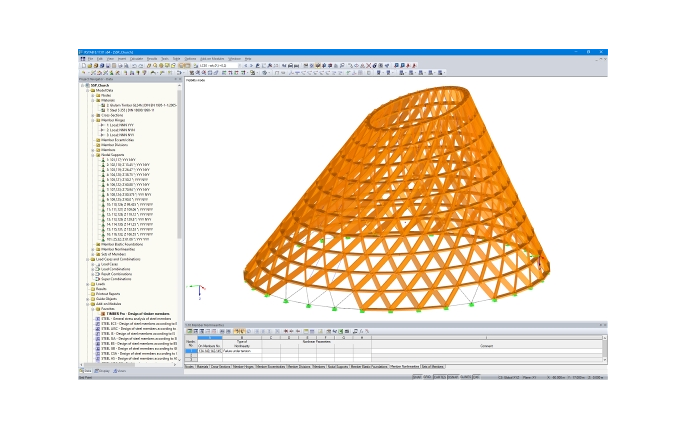

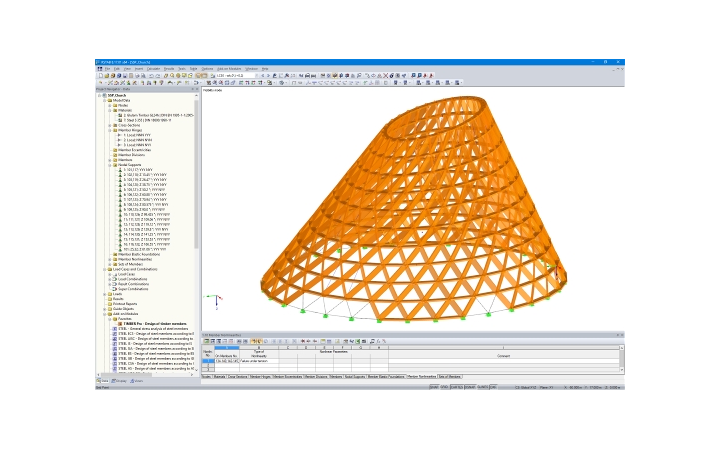

Gli ingegneri della Sailer Stepan Partner si sono occupati della progettazione strutturale e hanno utilizzato RSTAB per la progettazione delle strutture 3D.

Struttura della chiesa

La chiesa principale con un'altezza di 21,6 m ha una pianta ellittica con un diametro di circa 34,5 m. La copertura della chiesa é caratterizzata da un lucernario costituito da una struttura in vetro e acciaio.

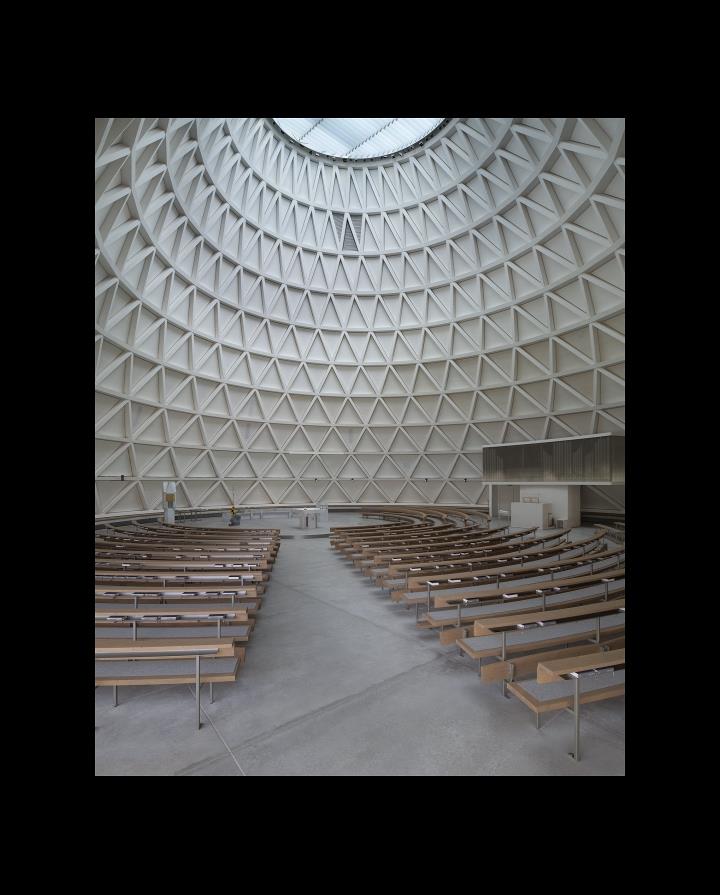

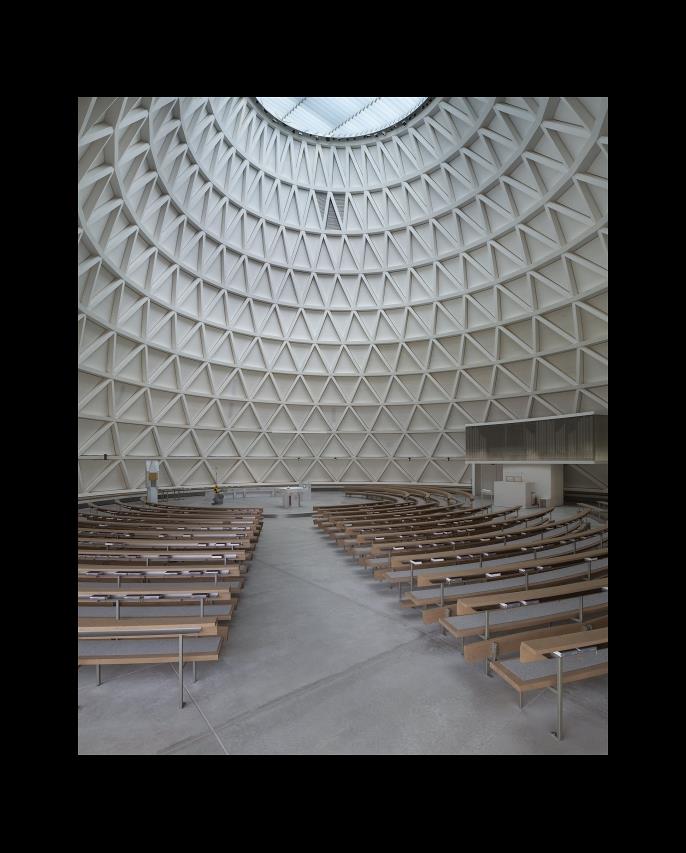

L'appariscente struttura a guscio sospesa è composta da aste in legno lamellare a forma di puntoni i quali formano dei triangoli e che, allo stesso tempo, hanno una funzione di sostegno e di irrigidimento.

I punti nodali dei triangoli risultano dai punti di intersezione delle linee di caduta del cono con piani di sezione diversamente inclinati. Il risultato di questa struttura ha portato a circa 320 punti nodali di cui al massimo due hanno la stessa geometria speculare. Gli anelli ellittici situati nei piani di intersezione sono travi uniche lamellari curve realizzate con giunti rigidi.

Le diagonali che sono principalmente sottoposte a compressione sono state modellate in RSTAB come aste compresse con resistenza contro rottura per trazione. Ciò ha permesso di ottimizzare i punti nodali in modo tale che le forze normali delle aste diagonali siano solo soggette a contatto da pressione. Il fissaggio strutturale delle diagonali é stato realizzato mediante aste in acciaio sotto trazione posizionate in modo equidistante tra gli anelli.

Tutte i collegamenti sono stati progettati per essere nascosti alla vista. Esse sono costituite da nodi a regola in acciaio e raccordi realizzati in legno laminato di faggio nei nodi meno sollecitati.

Posizione del progetto
