Спортивный и ледовый Комплекс North Surrey, Канада

Спортивный и ледовый комплекс North Surrey площадью 10 200 м² включает в себя три катка, залы для проведения мероприятий, рестораны, а также открытые площадки. Фирма StructureCraft, заказчик Dlubal Software, была выбрана в качестве проектировщика и подрядчика по конструкции кровли...

StructureCraft работали вместе с Francl Architecture, Bogdonov Pao и Lark Group над созданием гибридной конструкции кровли из дерева и стали для трех катков в Северном Суррее.

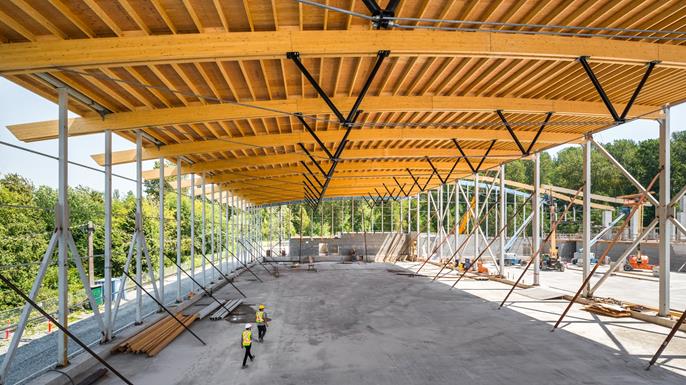

StructureCraft выполнили проектирование и комплектацию конструкции кровли. Монтаж конструкции кровли занял 10 недель, с июня 2018 года по сентябрь 2018 года.

Конструкция

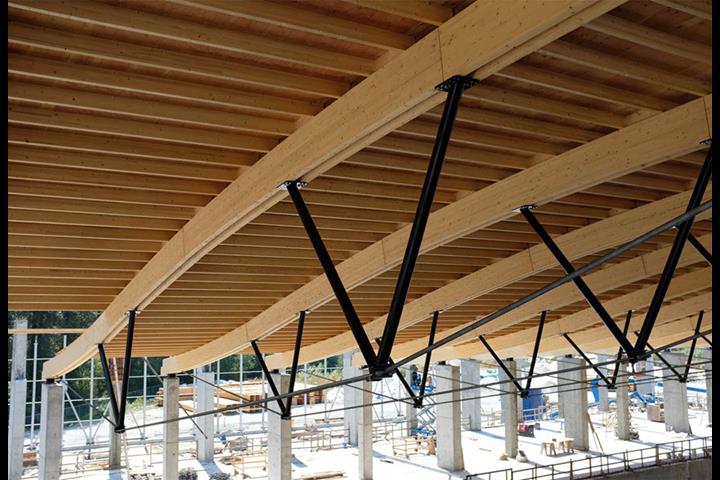

Большепролетные гибридные деревянно-стальные кровельные фермы состоят из двойного верхнего пояса из клеёной древесины, стального растянутого стержня пояса и сжатых прогонов HSS. На каждом катке было установлено 11 ферм, а между ними смонтированы сборные деревянные прогоны и деревянные панели.

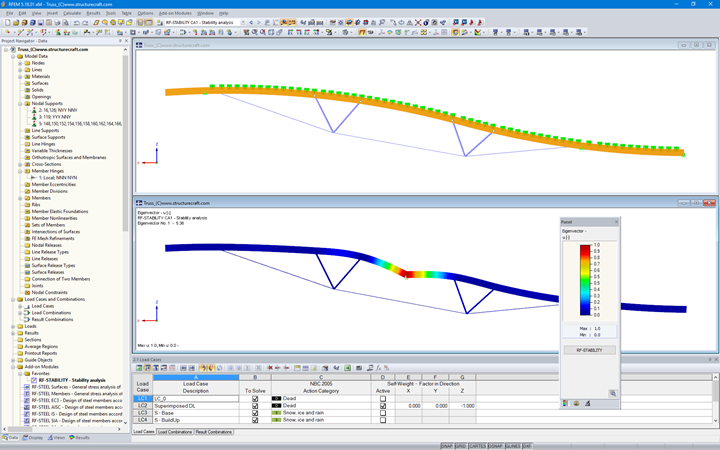

Инженеры StructureCraft использовали RFEM для расчета каждой системы ферм, с определением напряжений на основных стержнях, а также для расчета на устойчивость с использованием модуля RF-Stability.

Комплекс планируется открыть в сентябре 2019 года.

Заказчик
Город Суррей, Канада
Архитектор Francl Architecture, Канада
franclarchitecture.com
Генеральный подрядчик
Lark Group, Канада
Главный инженер-строитель

Богдонов Пао
bogdonovpao.com

Инженер-строитель по конструкции кровли
StructureCraft Builders Inc., Канада


Спецификации проекта

Данные о модели

Количество узлов 206
Количество линий 210
Количество стержней 210
Количество загружений 7
Количество сочетаний нагрузок 3
Общий вес 5,248 t
Размеры 54,154 x 0,500 x 7,475 m
Версия программы 5.18.01
