Sport- und Eishalle im Norden von Surrey, Kanada

Kundenprojekt

29. März 2019

Kanada RFEM Holzbau Gebäude

Auftraggeber
Stadt Surrey, Kanada
Architekt Francl Architecture, Kanada
franclarchitecture.com
Generalunternehmer
Lark Group, Kanada
Statik Gebäude, Fundamente
Bogdonov Pao
Entwurf, Statik, Lieferung und Montage Dachkonstruktion
StructureCraft Builders Inc., Kanada

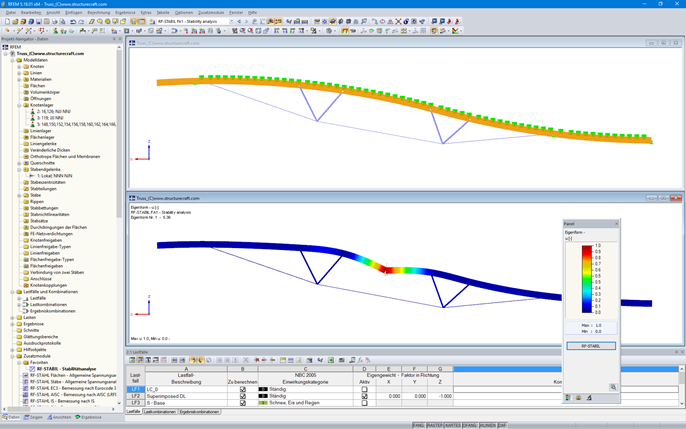

Modelldaten eines Hybrid-Dachbinders

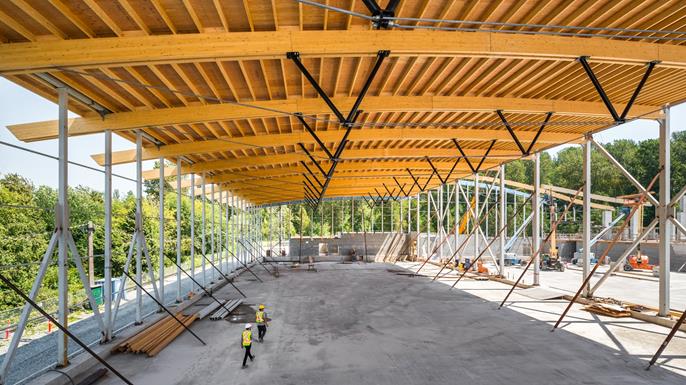

Das ca. 10 200 m² große Areal umfasst drei Eishallen, Veranstaltungsräume, Gastronomie sowie Outdoor-Bereiche.

Der Dlubal-Kunde StructureCraft wurde als Tragwerksplaner und Lieferant der Dachkonstruktion für dieses lokale spannende Projekt in Surrey, Kanada ausgewählt, nachdem er Ende 2017 eine ausgereifte Komplettlösung vorgelegt hatte.

StructureCraft arbeitete mit Francl Architecture, Bogdonov Pao und Lark Group zusammen, um die Hybrid-Dachkonstruktionen aus Stahl und Holz für die drei Eishallen im nördlichen Teil von Surrey zu entwickeln.

Leistungsumfang von StructureCraft war der Entwurf, die Lieferung und Montage des Dachtragwerks. Die Installation der Dachkonstruktion dauerte 10 Wochen, von Juni bis September 2018.

Konstruktion

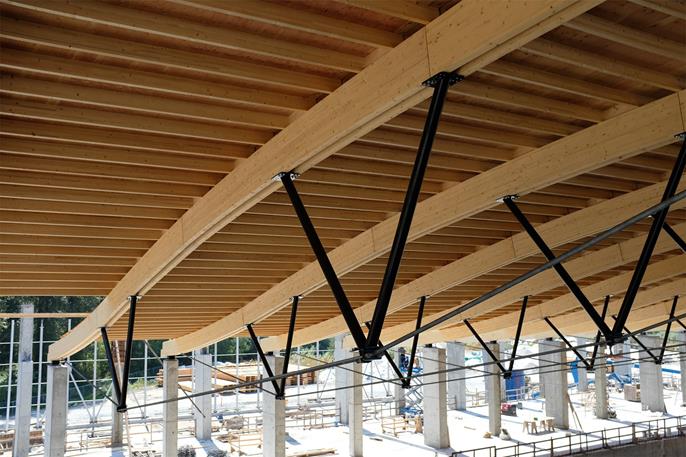

Die weitgespannten Hybrid-Dachträger bestehen aus einem doppelten Obergurt aus Brettschichtholz, einer Stahlunterspannung und HSS Druckstreben. Je Eishalle wurden elf Fachwerkbinder verbaut, zwischen den Bindern spannen vorgefertigte Elemente aus Holzpfetten und Sperrholzplatten.

Die StructureCraft-Ingenieure führten im Statikprogramm RFEM die Berechnung für jede einzelne Dachkonstruktion durch, dabei wurden die Spannungen der Hauptstäbe bestimmt sowie Stabilitätsanalysen mit RF-STABIL durchgeführt.

Die Sportstätte wird voraussichtlich im September 2019 eröffnet.
