Sportovní a zimní areál v severní části města Surrey, Kanada

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Areál o celkové rozloze asi 10 200 m² zahrnuje tři haly s ledovými plochami, společenské prostory, restaurační zařízení a venkovní prostranství.Společnost StructureCraft, která patří mezi zákazníky společnosti Dlubal Software, byla pověřena návrhem a dodávkou střešní konstrukce tohoto fascinujícího projektu v kanadském městě Surrey poté, co koncem roku 2017 představila kompletní promyšlené řešení.

Investor
Město Surrey, Kanada
Architekt Francl Architecture, Kanada
franclarchitecture.com
Generální dodavatel
Lark Group, Kanada
Statika budovy, základy

Bogdonov Pao
bogdonovpao.com

Návrh, statika, dodávka a montáž střešní konstrukce
StructureCraft Builders Inc., Kanada

Data modelu hybridního střešního vazníku

Model

Společnost StructureCraft spolupracovala se společnostmi Francl Architecture, Bogdonov Pao a Lark Group na vývoji hybridních střešních konstrukcí z oceli a ze dřeva pro tři haly s ledovými plochami v severní části Surrey.

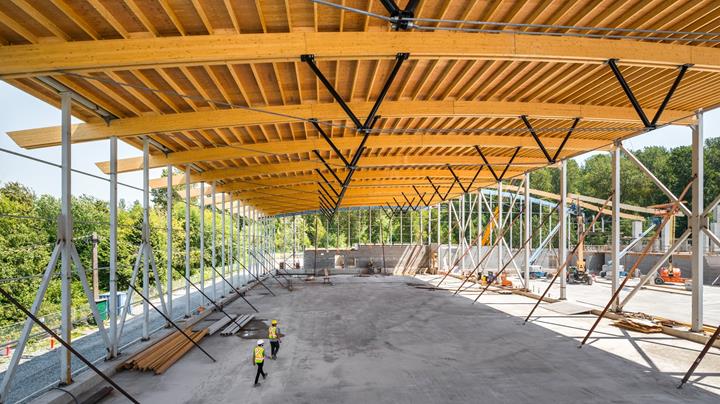

Společnost StructureCraft se ujala návrhu, dodávky a montáže střešní konstrukce. Zhotovení střešní konstrukce trvalo 10 týdnů, od června do září 2018.

Konstrukce

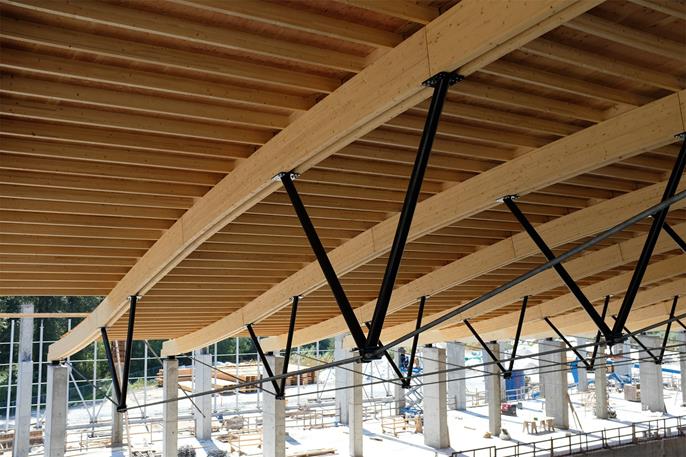

Velkorozponové hybridní střešní nosníky se skládají z dvojitého horního pásu z lepeného lamelového dřeva, z ocelového vzpínadla a tlačených vzpěr HSS. V každé hale bylo instalováno jedenáct příhradových vazníků a mezi ně vloženy prefabrikované dřevěné vaznice a křížem lepené dřevěné desky.

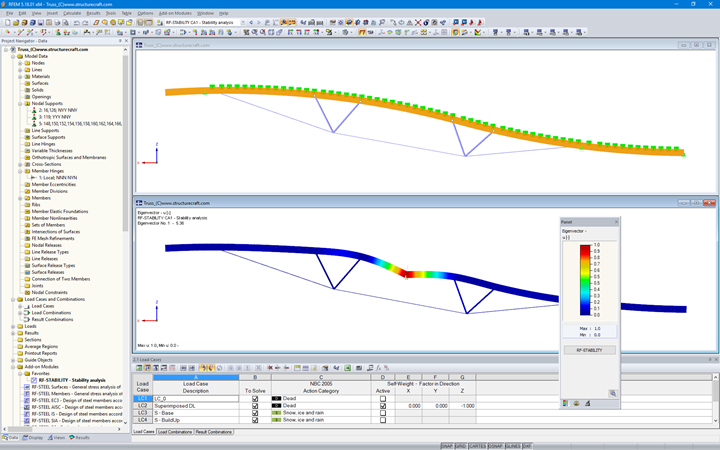

Inženýři ze společnosti StructureCraft provedli výpočet každé střešní konstrukce v programu RFEM, stanovili napětí hlavních nosníků a provedli stabilitní analýzu v přídavném modulu RF-STABILITY.

Očekává se, že sportovní areál bude otevřen v září 2019.

Umístění projektu


Napište komentář...

Napište komentář...

  • Navštíveno 3438x
  • Aktualizováno 6. března 2023
