Centro sportivo a North Surrey, Canada

Progetto cliente

Committente
City of Surrey, Canada
Architetto Francl Architecture, Canada
franclarchitecture.com
General Contractor
Lark Group, Canada
Ingegnere civile
Bogdonov Pao
Progettazione, calcolo e costruzione della struttura del tetto
StructureCraft Builders Inc., Canada

Dati del modello di una capriata del tetto

Con una area di 10.200 m², il centro sportivo a North Surrey include tre piste di pattinaggio, sale per eventi, ristoranti e aree esterne.

StructureCraft, un cliente di Dlubal Software, è stato selezionato come strutturista e costruttore della struttura del tetto per questo entusiasmante progetto a Surrey, in Canada, dopo che alla fine del 2017 è stata proposta una soluzione completa e sofisticata.

StructureCraft ha collaborato con Francl Architecture, Bogdonov Pao e Lark Group per progettare e costruire le strutture ibride in legno/acciaio per le tre piste a North Surrey.

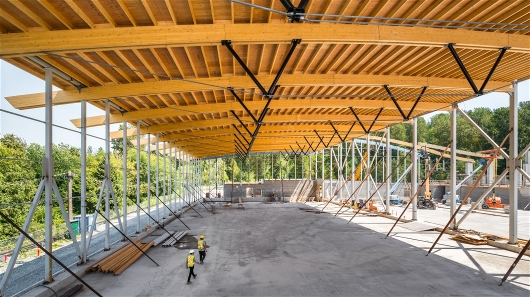

StructureCraft ha completato la progettazione e l'approvvigionamento della struttura del tetto. L'installazione della struttura del tetto è durata 10 settimane, a partire da giugno 2018 e si è conclusa a settembre 2018.

Struttura

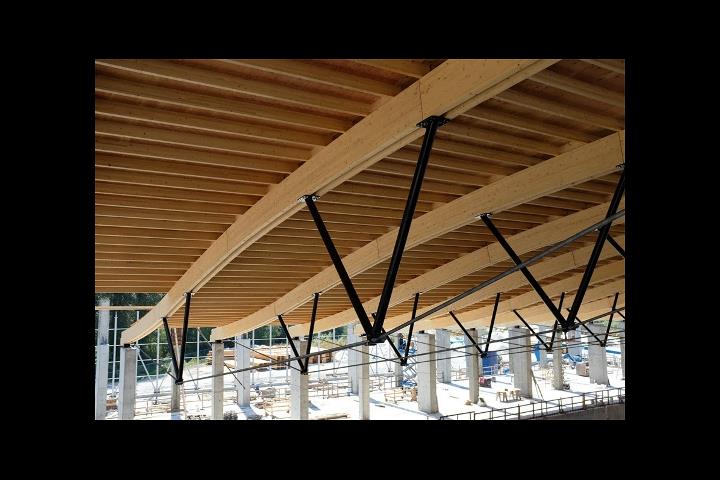

Le lunghe travi ibride in legno/acciaio sono costituite da un doppio corrente superiore in legno lamellare incollato, da un corrente teso in acciaio e da montanti di compressione HSS. Ci sono 11 travature reticolari per pista e il telaio secondario è costituito da pannelli in legno prefabbricati a doppia campata.

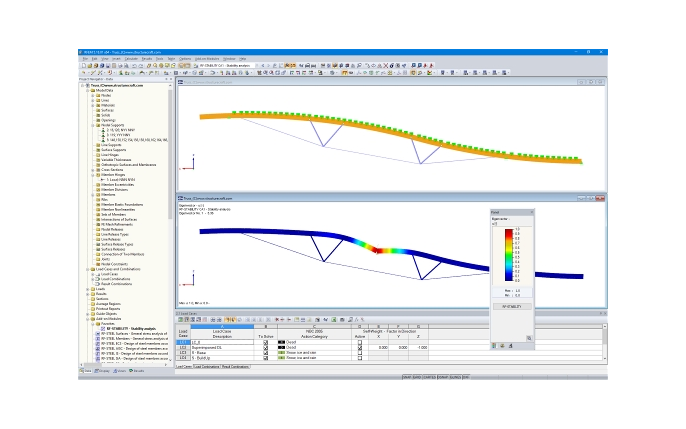

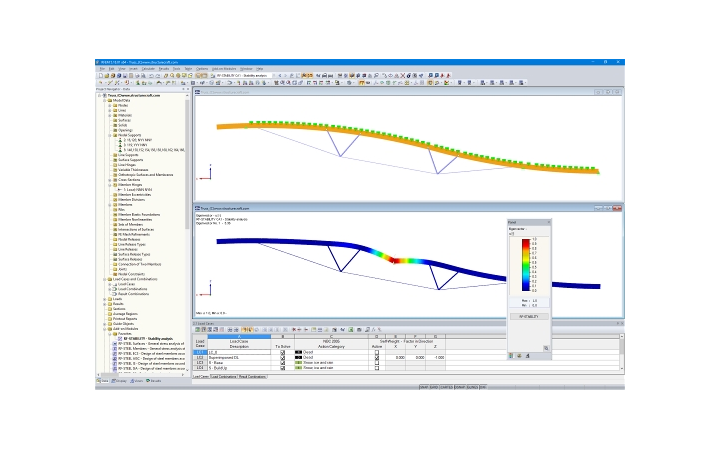

Gli ingegneri di StructureCraft hanno utilizzato RFEM per l'analisi di ciascun sistema di travi reticolari, determinando le sollecitazioni dell'asta principale e l'esecuzione di un'analisi di stabilità mediante RF-STABILITY.

L'apertura del complesso è prevista per settembre 2019.
