Complexo desportivo no norte de Surrey, Canadá

Projeto de cliente da Dlubal

Cliente
Câmara de Surrey, Canadá
Arquiteto Francl Architecture, Canadá
franclarchitecture.com
Empreiteiro geral
Lark Group, Canadá
Estrutura e fundações
Bogdonov Pao
Dimensionamento, análise estrutural, fornecimento e montagem de estrutura de cobertura
StructureCraft Builders Inc., Canadá

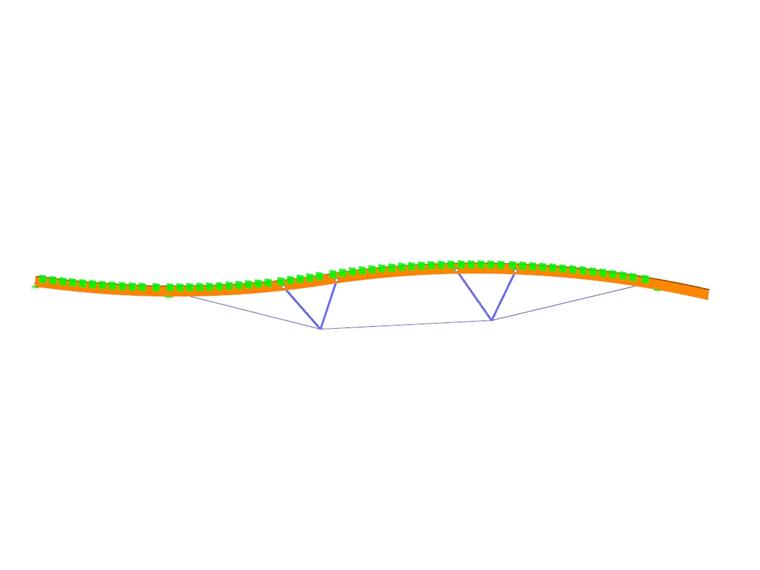

Dados do modelo de uma asna de cobertura híbrida

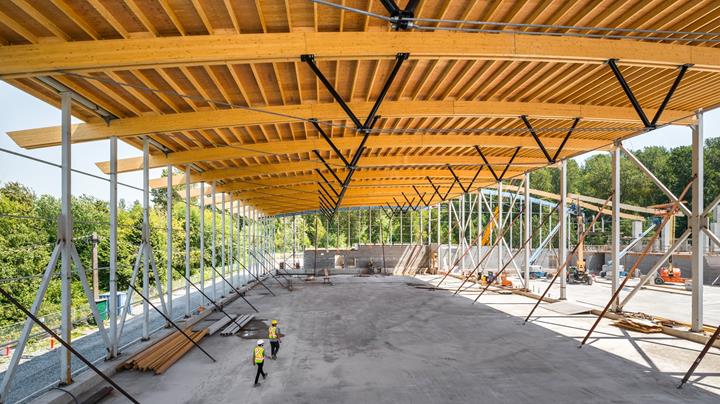

O complexo desportivo com ca. de 10200 m² engloba três pavilhões com pistas de gelo, salas de eventos, restaurantes e zonas exteriores.

A empresa StructureCraft, cliente da Dlubal Software, foi selecionada para o planeamento estrutural e construção da estrutura da cobertura para este projeto local fascinante em Surrey, no Canadá, após propor uma solução completa e bem elaborada no final de 2017.

A StructureCraft trabalhou em conjunto com a Francl Architecture, a Bogdonov Pao e a Lark Group para desenvolver as estruturas de cobertura híbridas em aço e madeira dos três pavilhões com pistas de gelo na zona norte de Surrey.

Os trabalhos da StructureCraft abrangeram o dimensionamento, o fornecimento e a montagem da estrutura de cobertura. A instalação da estrutura da cobertura decorreu entre junho e setembro de 2018, durando 10 semanas.

Estrutura

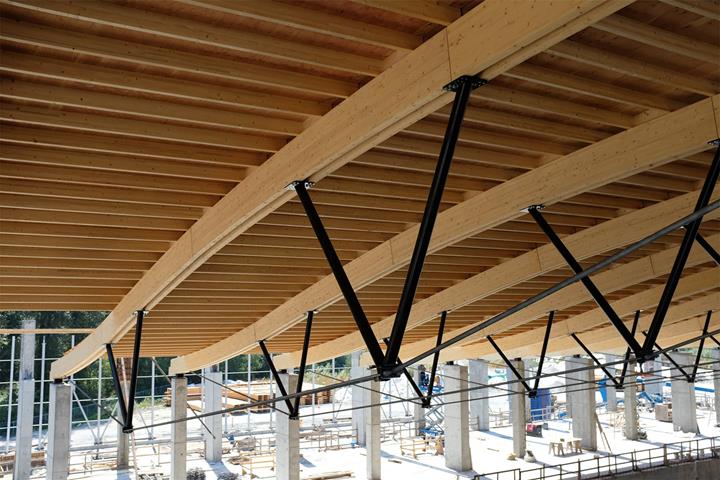

As vigas de cobertura híbridas com vãos compridos são constituídas por uma corda superior dupla de madeira laminada colada, uma corda tracionada de varões em aço e escoras HSS. Por cada pavilhão foram implementados 11 vigas treliçadas, que têm entre elas elementos pré-fabricados de madres em madeira e painéis de madeira compensada a segurar.

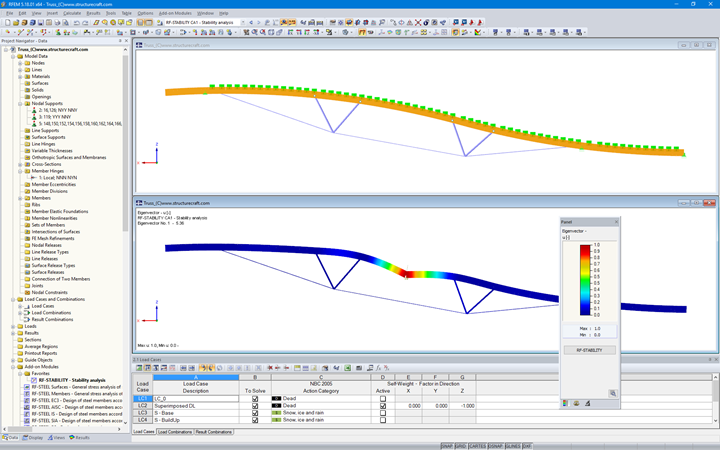

Os engenheiros da StructureCraft efetuaram os cálculos para cada estrutura de cobertura no programa de análise estrutural RFEM, com as tensões das barras principais assim como as análises de estabilidade a serem realizados com o módulo RF-STABILITY.

O complexo desportivo está previsto ser inaugurado em setembro de 2019.
