Complejo Surrey Sports and Ice, Canadá

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

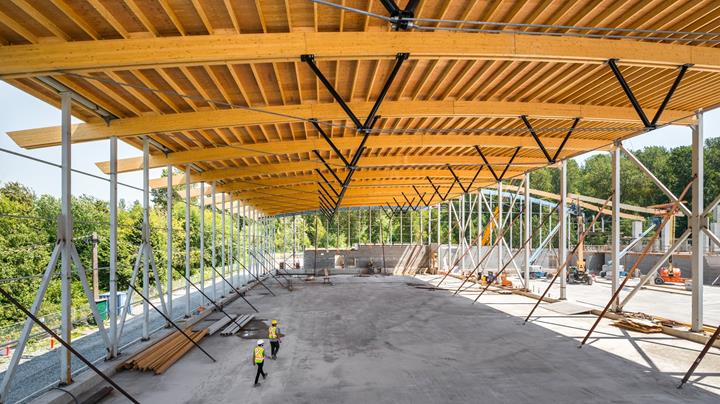

Con un área de 10 200 m², el Complejo North Surrey Sports and Ice incluye tres pistas de hielo, salas de eventos, restaurantes y zonas al aire libre.StructureCraft, cliente de Dlubal Software, fue seleccionado como la ingeniería estructural y para la construcción de la estructura de la cubierta para este emocionante proyecto local en Surrey, Canadá, después de proponer una solución completa y de valor ingenieril a finales de 2017.

Cliente
Ayuntamiento de Surrey, Canadá
Arquitecto Francl Architecture, Canadá
franclarchitecture.com
Contratista general
Grupo Lark, Canadá
Cálculo de la estructura y cimentación
Bogdonov Pao
Diseño, cálculo y construcción de la cubierta
StructureCraft Builders Inc., Canadá

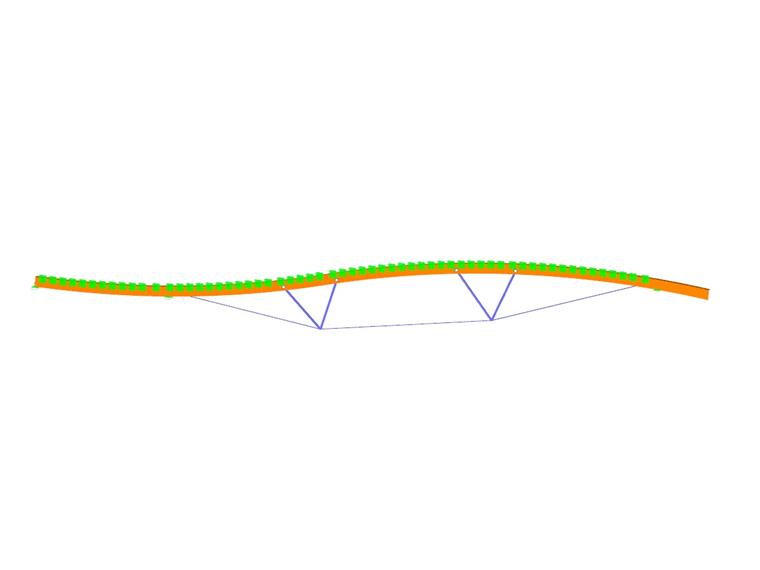

Datos del modelo de una cercha de la cubierta

Modelo

StructureCraft trabajó junto con Francl Architecture, Bogdonov Pao y Lark Group para diseñar y construir la estructura de la cubierta híbrida de madera y acero para las tres pistas en North Surrey.

StructureCraft completó el diseño y la adjudicación de la estructura de la cubierta. La instalación de ésta duró 10 semanas, comenzando en junio de 2018 y terminando en septiembre de 2018.

La estructura

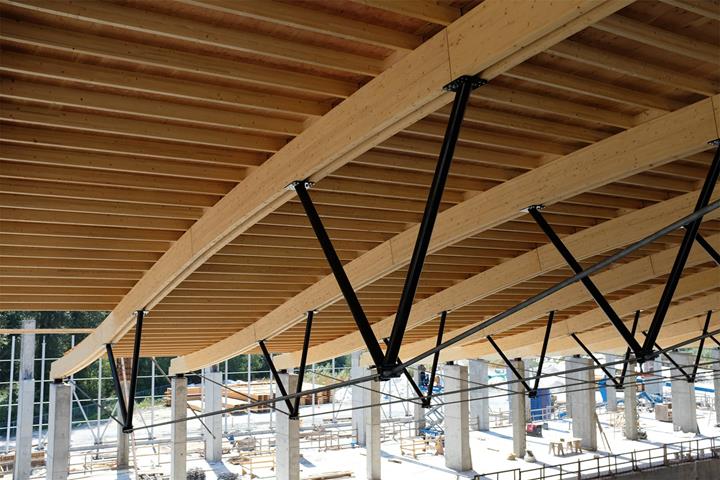

Las cerchas híbridas de madera y acero de amplia luz se componen por un cordón superior doble de madera laminada encolada, un cordón de tracción de varilla de acero y postes principales de secciones circulares huecas. Hay 11 cerchas por pista y el pórtico secundario se compone de paneles prefabricados de madera de vano doble.

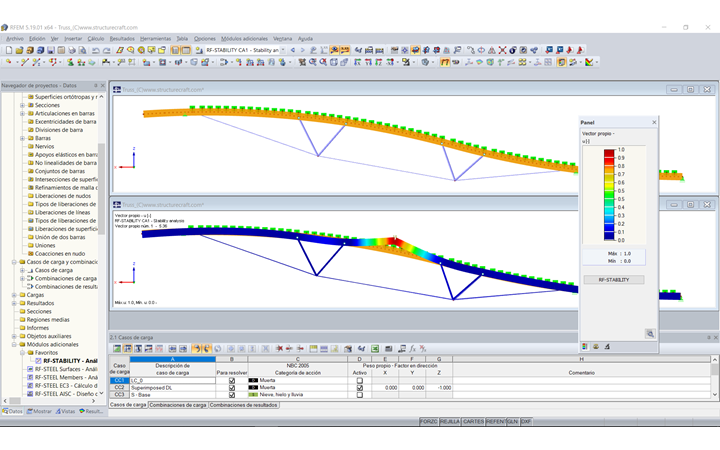

Los ingenieros de StructureCraft utilizaron RFEM para el análisis de cada sistema de cerchas, determinando las tensiones principales de las barras y realizando un análisis de estabilidad utilizando RF-STABILITY.

El complejo está programado para ser inaugurado en septiembre de 2019.

Ubicación del proyecto
