Complexe sportif du nord de la ville de Surrey, Canada

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Le complexe sportif du nord de la ville de Surrey s'étend sur 10 200 m² et se compose de trois patinoires, de salles de réception, de restaurants, mais également d'espaces extérieurs.Le client de Dlubal Software StructureCraft a été sélectionné pour calculer la structure et construire la toiture de ce passionnant projet dans la ville de Surrey, au Canada, après avoir proposé une solution clé en main bien montée à la fin de l'année 2017.

Client
Ville de Surrey, Canada
Architecture Francl Architecture, Canada
franclarchitecture.com
Entreprise générale
Lark Group, Canada
Structure porteuse et fondations
Bogdonov Pao
Calcul et construction de la structure de la toiture
StructureCraft Builders Inc., Canada

Caractéristique d'un treillis mixte utilisé pour la toiture

Modèle

StructureCraft a collaboré avec les sociétés Francl Architecture, Bogdonov Pao et Lark Group afin de concevoir, puis de construire une structure mixte de toiture bois/acier pour les trois patinoires de ce complexe situé dans la partie nord de Surrey.

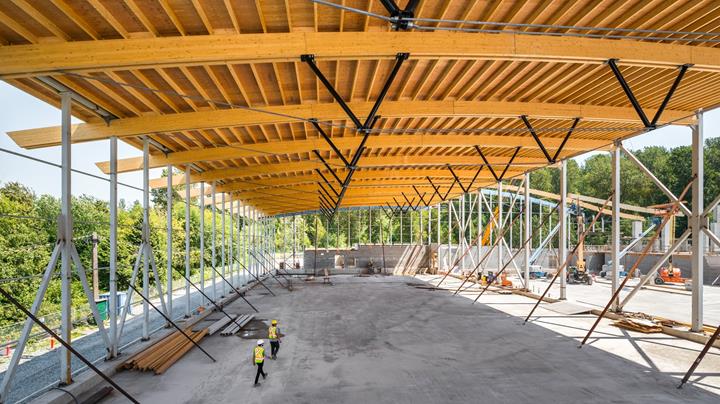

Le bureau d'études StructureCraft était chargé de la conception, de la livraison et du montage de la structure de la toiture. L'installation de la structure a été réalisée en 10 semaines entre juin et septembre 2018.

Structure

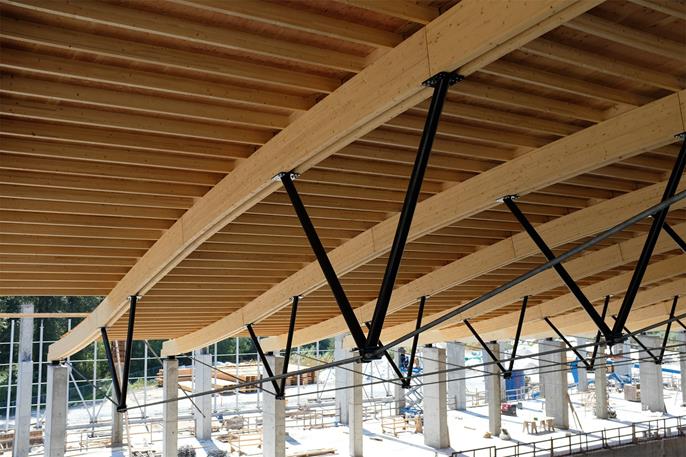

Les poutres hybrides bois/acier de longue portée sont constituées d'une double membrure supérieure en bois lamellé-collé, de poinçon HSS et d’un tirant en acier. Chaque toiture de patinoire compte 11 poutres treillis contreventées par des éléments préfabriqués composés de pannes en bois et de panneaux contreplaqués.

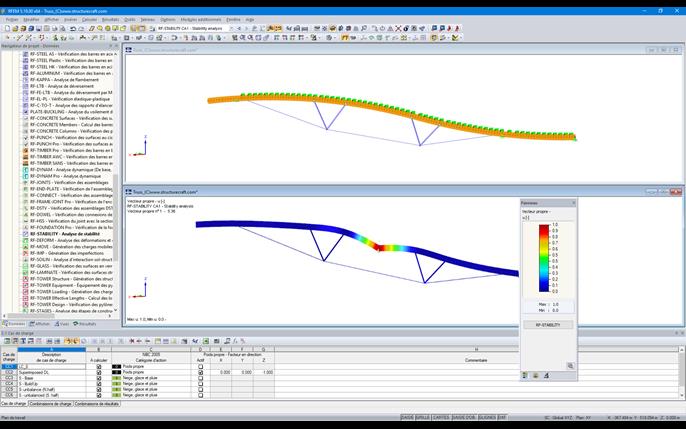

Les ingénieurs du bureau d'études StructureCraft ont analysé chaque poutre sous-tendue à l'aide de RFEM afin de déterminer les contraintes dans les barres principales et d’effectuer l'analyse de stabilité grâce à RF-STABILITY.

L'ouverture de ce complexe sportif est prévue pour septembre 2019.
