Пешеходный мост в Розенбурге, Австрия

Проект заказчика

Архитектор 4juu architekten
Хорн, Австрия
www.4juu.at
Расчет конструкций Konstrukt:ING GmbH
Вена, Австрия
www.konstruktING.at
Стальная конструкция Johann Binder
Гфель, Австрия
www.schlosserei-binder.at

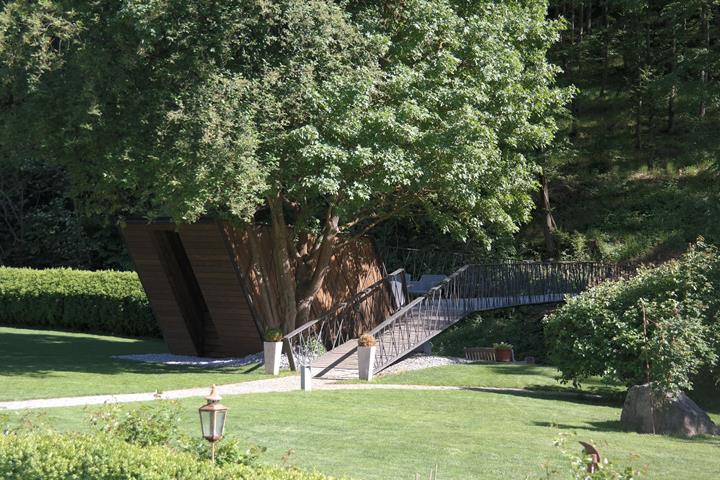

Пешеходный мост через реку Таффа служит не только непосредственно как мост, но в его концепцию также включены садовый домик и площадка с местами для сидения. Функцию перил по всей длине моста обеспечивает тонкий верхний пояс фермы.

За совместное сотрудничество при реализации данного проекта, компания KonstruktING GmbH и архитектурное бюро 4juu architekten получили премию Austrian Steel Construction Award 2019.

Конструкция

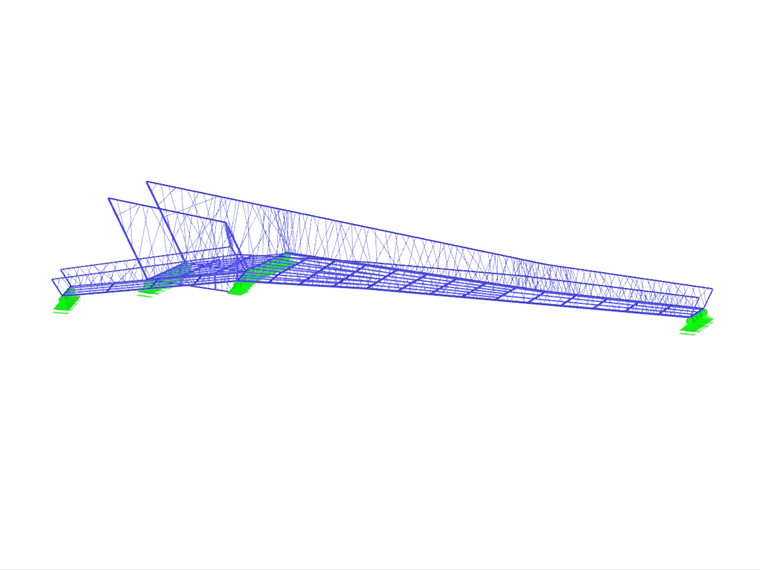

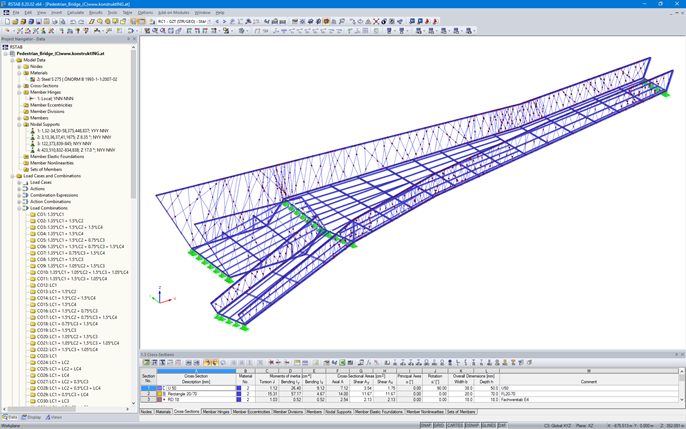

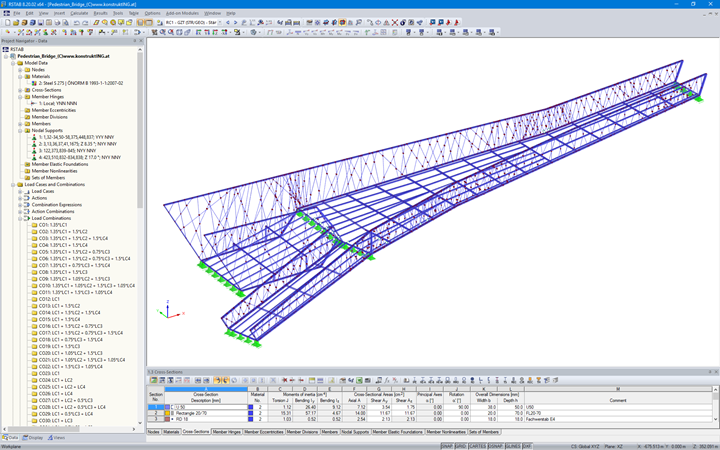

Общая длина пешеходного моста составляет 22,70 м, с чистым пролетом 15,34 м. Верхний и нижний пояс фермы состоит из массивных стальных стержней размером 5 мм х 100 мм. Их соединение обеспечивается с помощью круглых стальных стержней диаметром 18 мм, расположенных на разных расстояниях и под разными углами. В зависимости от распределения сил вдоль конструкции, размещены в требуемых местах еще и дополнительные стержни. Круглые соединительные стержни располагаются в четырех плоскостях, что увеличивает поперечную жесткость.

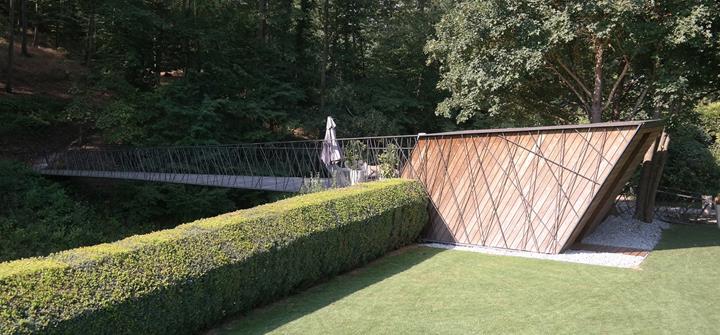

Между нижними поясами фермы находится тонкий мостовой настил из плоских стержней и швеллерных пролетов, верхняя часть которого покрыта настилом из древесины твердых пород. У входа в сад имеет мост Y-образное расширение, на одной стороне которого находится садовый домик для инструментов.

Благодаря низким затратам на материал, пешеходный мост представляет собой экологически оптимизированную конструкцию, которая хорошо вписывается в окружающую среду.
