Puente peatonal Rosenburg, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

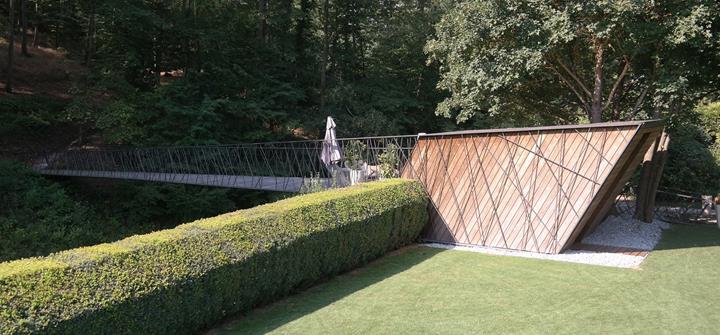

El puente peatonal sobre el río Taffa funciona no solo como un puente, sino que también incluye una caseta de herramientas de jardín y asientos a lo largo de la plataforma. Además, los delicados cordones superiores de las cerchas proporcionan barandillas peatonales a lo largo de la longitud del puente.

Arquitecto 4juu architekten
Horn, Austria
www.4juu.at
Análisis estructural Konstrukt: ING GmbH
Viena, Austria
www.konstruktING.at
Estructura de acero Johann Binder
Gföhl, Austria
www.schlosserei-binder.at

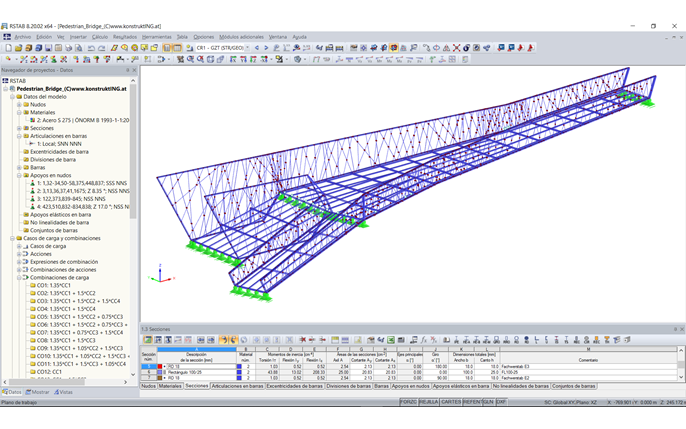

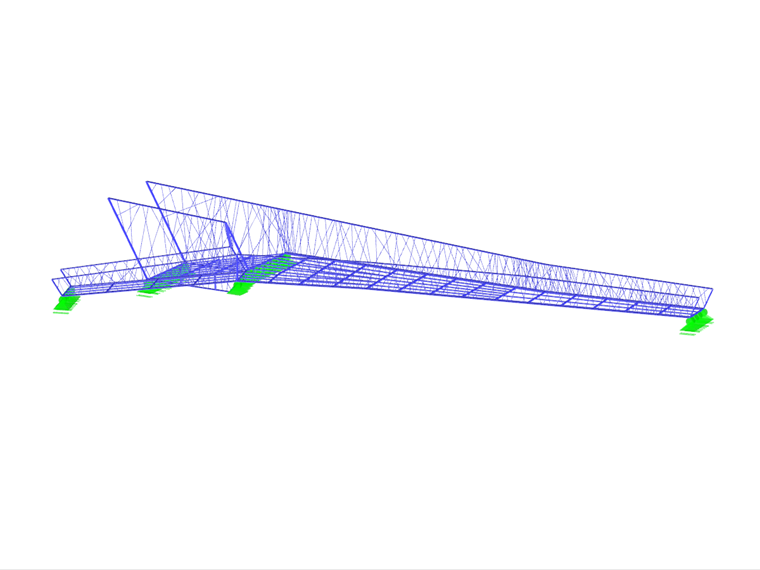

Modelo

El Premio Austriaco de la Construcción de Acero 2019 se otorgó tanto a la empresa de ingeniería estructural KonstruktING GmbH como a la empresa de arquitectura 4juu architekten por su diseño colaborativo del proyecto.

La estructura

El puente peatonal tiene una longitud total de 22,70 m con una luz libre de 15,34 m. Los cordones de la cercha superior e inferior consisten en barras de acero macizo de 5 x 100 mm. Las barras de las cerchas de la red son redondos de acero de 18 mm de diámetro dispuestos entre los cordones en diferentes ángulos y espaciados. Se disponen barras adicionales en las ubicaciones necesarias en función de la distribución de esfuerzos a lo largo de la estructura. Los redondos están dispuestos en cuatro planos, lo cual aumenta la rigidez transversal.

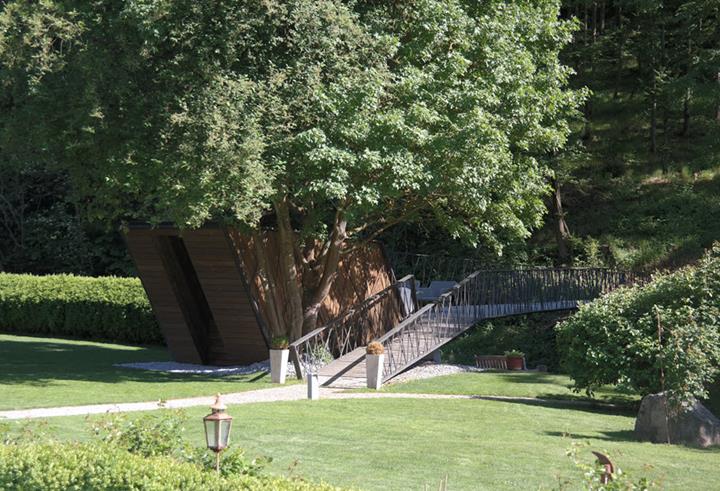

Una cubierta delgada de barras planas y perfiles en U se extiende entre los cordones inferiores. El suelo de tablones de madera dura está colocado adicionalmente en la parte superior del tablero. El puente peatonal se ensancha como una Y en la entrada del jardín. La caseta de herramientas de jardín está integrada en esta ubicación.

Debido a los bajos costes de materiales, el puente peatonal es una estructura ecológica optimizada que se integra a la perfección con el área del entorno.

Ubicación del proyecto
