Ponte pedonal Rosenburg, Áustria

Projeto de cliente da Dlubal

Arquiteto 4juu architekten
Horn, Áustria
www.4juu.at
Planeamento estrutural Konstrukt:ING GmbH
Viena, Áustria
www.konstruktING.at
Estruturas de Aço Johann Binder
Gföhl, Áustria
www.schlosserei-binder.at

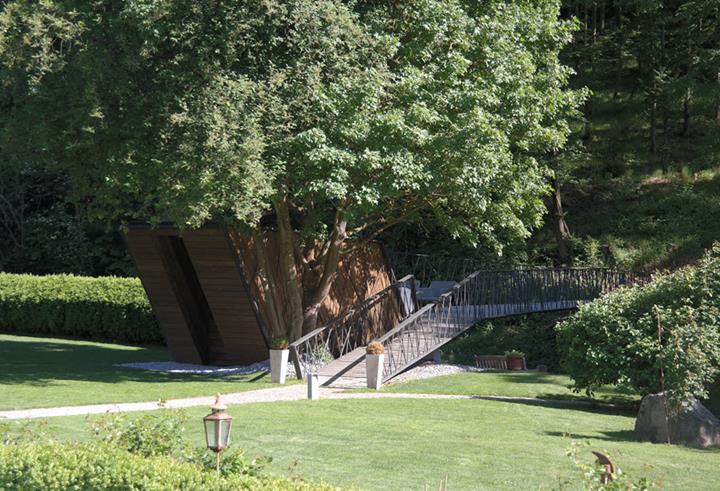

No projeto da ponte pedonal sobre o Taffa, além da função de ponte, foram integrados uma cabana de ferramentas e assentos. As subtis vigas treliçadas da ponte, dobradas múltiplas vezes, assumem ao mesmo tempo funções de corrimão.

Pelo design, o trabalho em conjunto da KonstruktING GmbH no planeamento estrutural e o gabinete de arquitetura 4juu architekten foi condecorado com o Prémio da Estrutura em Aço da Áustria de 2019.

Estrutura

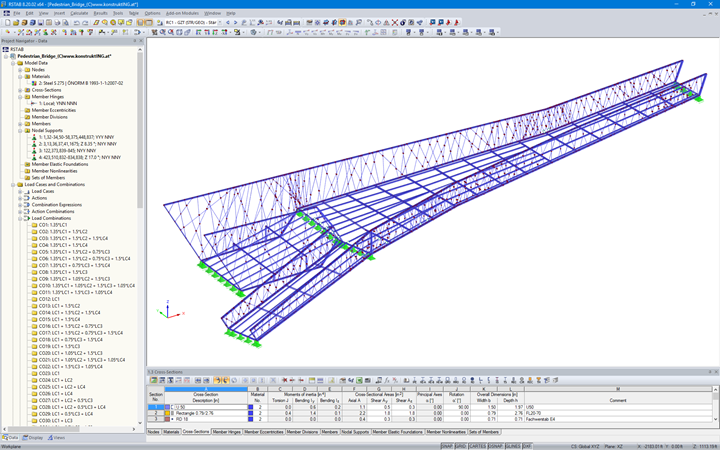

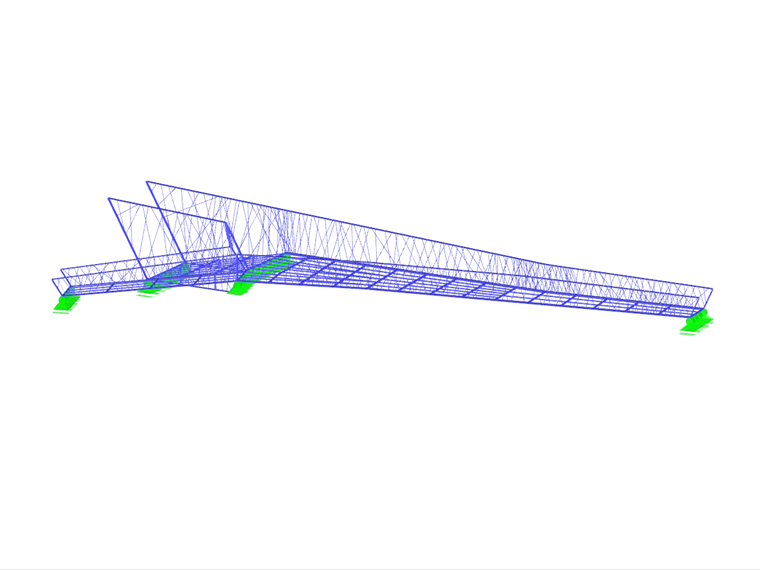

A ponte pedonal tem um comprimento total de 22,70 m e um vão livre de 15,34 m. O banzo superior e inferior das vigas treliçadas são constituídos por perfis de 5 mm x 100 mm de aço maciço. As escoras de alma de treliça são formadas por barras de aço redondo com 18 mm de diâmetro e dispostos entre as cordas com inclinações e espaçamentos irregulares. Dependendo da distribuição de forças na estrutura, a concentração de escoras é superior nas localizações onde é necessário. As barras redondas estão dispostas em quatro planos, aumentado a rigidez transversal.

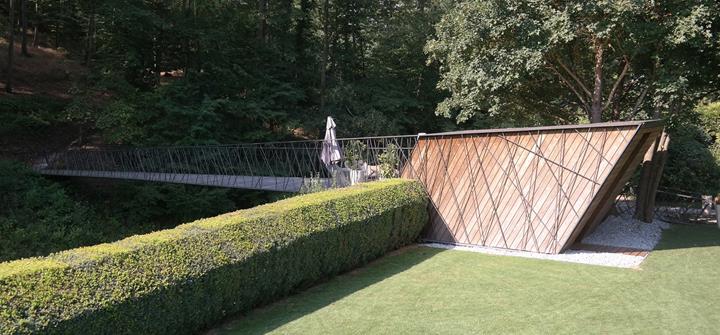

A área entre os banzos inferiores é tensionada por uma superfície fina de aço plano e perfis em U. No cimo desta foi colocado o pavimento formado por tábuas de madeira dura. Na entrada do jardim, a ponte pedonal é alargada, tendo uma forma em Y. Aqui está também integrada a cabana de ferramentas de jardim.

Devido ao baixo custo dos materiais, a ponte pedonal representa uma estrutura ecologicamente otimizada que se integra na perfeição na área envolvente.
