Za wspólne zaprojektowanie projektu Austriacka Nagroda Konstrukcji Stalowych 2019 została przyznana firmie KonstruktING GmbH i 4juu architekten.
Konstrukcja

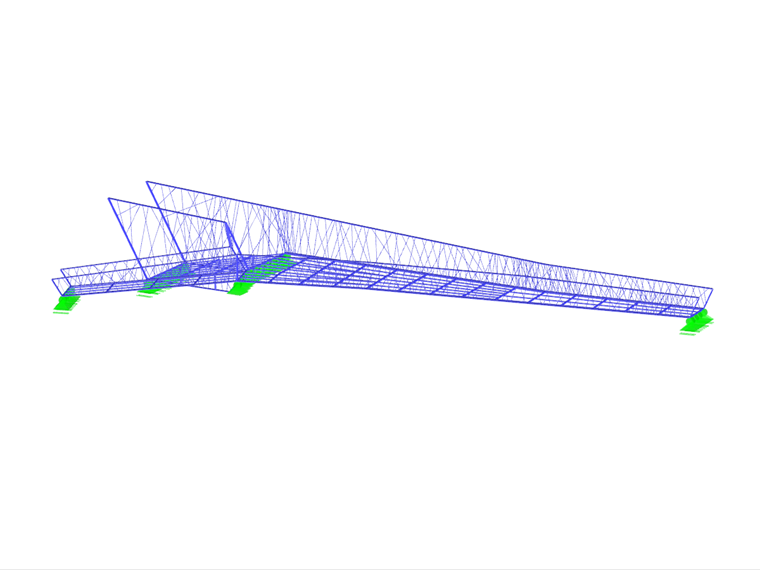

Kładka dla pieszych ma całkowitą długość 24 m przy rozpiętości 15 m i 20 cm w stanie wolnym. Górne i dolne pasy kratownicy składają się z prętów stalowych o wymiarach 0,20 x 10 mm. Elementy środnika kratownicy stanowią okrągłe stalowe pręty o średnicy 2,50 mm, umieszczone między pasami pod różnymi kątami i w różnych rozstawach. W zależności od rozkładu sił wzdłuż konstrukcji w wymaganych miejscach umieszczane są dodatkowe pręty środnika. Okrągłe pręty rozmieszczone są w czterech płaszczyznach, co zwiększa sztywność poprzeczną.

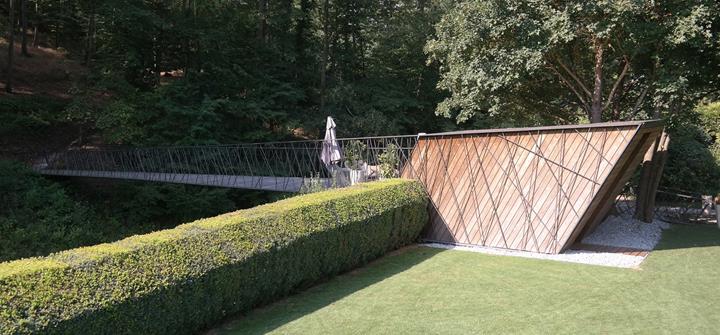

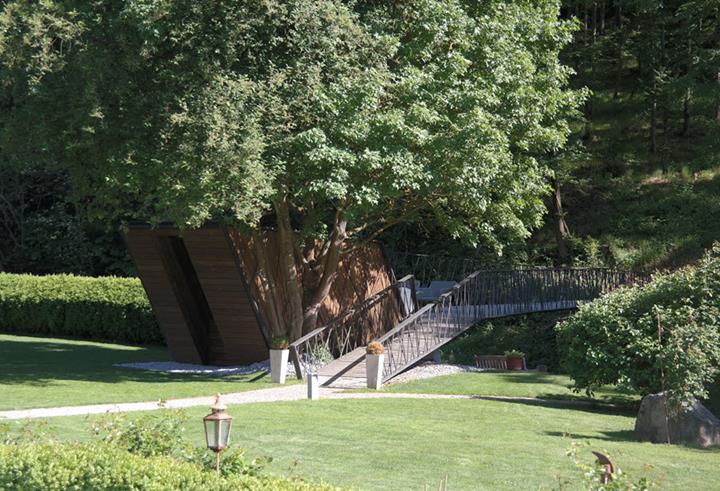

Dolne pasy dźwigarów są połączone cienkim pokryciem z płaskowników i ceowników. Na pokładzie znajduje się drewniana podłoga z desek. Kładka dla pieszych poszerza się przy wejściu do ogrodu, tworząc kształt litery Y. W tym miejscu zintegrowana jest szopka ogrodowa.
Ze względu na niskie koszty materiałów kładka dla pieszych jest konstrukcją zoptymalizowaną ekologicznie, doskonale wpisującą się w otoczenie.
| Architekt | 4juu architekten Róg, Austria www.4juu.at |
| analiza statyczna | Konstrukt:ING GmbH Wiedeń, Austria www.konstruktING.at |
| Konstrukcja metalowa | Johann Binder Gföhl, Austria www.schlosserei-binder.at |
