人行天桥 Rosenburg, 奥地利

客户项目

建筑设计 4juu architekten
Horn, 奥地利
www.4juu.at
结构设计 Konstrukt:ING GmbH
维也纳,奥地利
www.konstruktING.at
钢结构 Johann Binder
Gföhl, 奥地利
www.schlosserei-binder.at

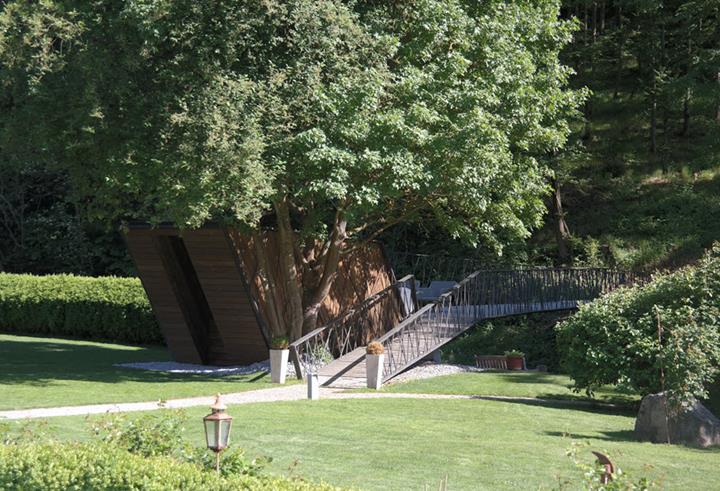

奥地利 Taffa 人行天桥项目除了具有一般的桥梁功能外还整合了辅助性的园林工具房和休憩所等建筑功能。 桥梁两侧交叉扭曲的桁架梁同时起到了桥梁扶手的作用。

KonstruktING GmbH 建筑结构设计公司与 4juu architekten 建筑设计公司共同合作完成该项建筑,并且此项目获得了奥地利 2019 年底钢结构建筑设计奖。

建筑结构

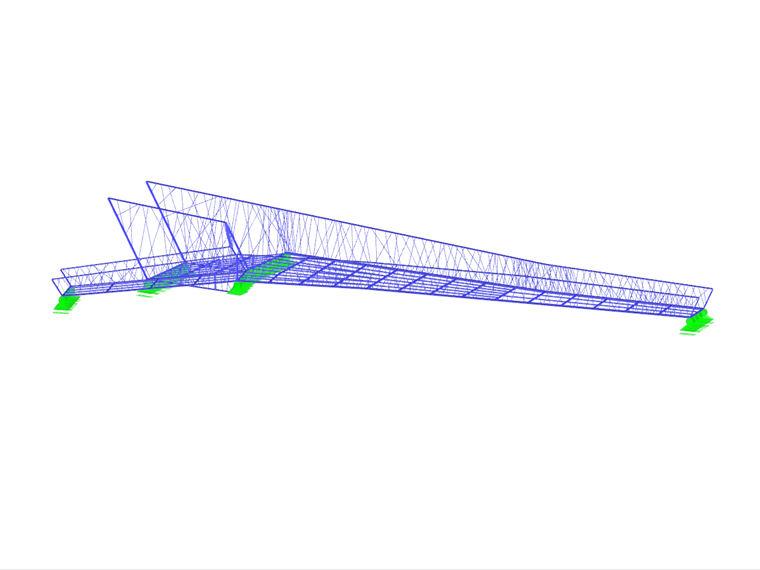

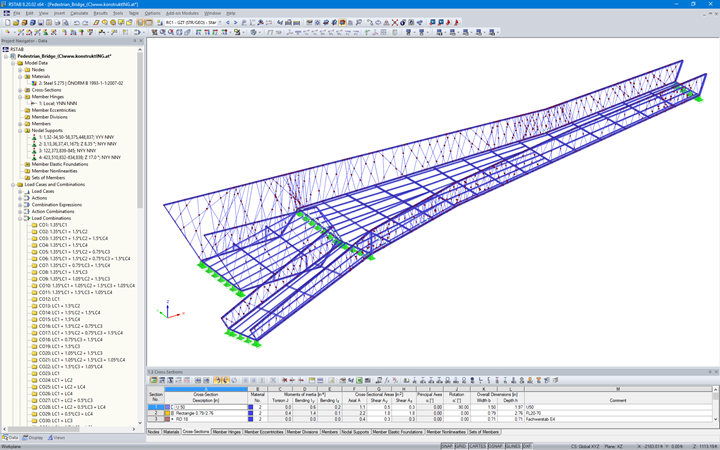

钢结构人行桥梁总长 22,70 m, 中间跨度 15,34 m。 桥梁桁架梁的上弦和下弦是直接由钢结构扁钢截面 5 mm x 100 mm 组成。 桁架结构的腹杆是由大量的不规则倾斜角度和间距的直径为 d=18 mm 圆钢杆件所组成。 腹杆按照整个结构内力大小位置的分布进行加密布置。 为了加强整个结构的横向刚度,在四周也布置了圆钢。

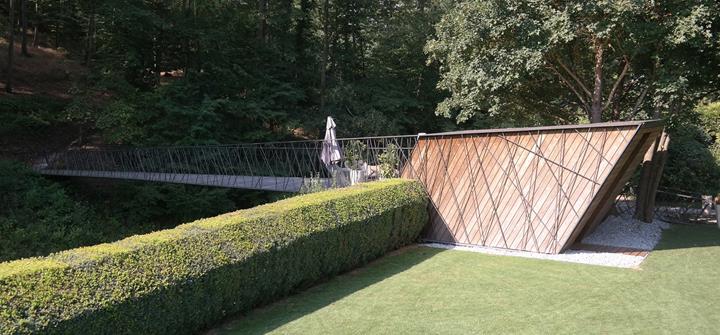

在下弦杆件之间采用扁钢和 U 形钢截面承担荷载。 然后在钢结构表面铺设木结构桥梁铺面。 步行桥梁的花园一侧是采用 Y 形状的结构形式。 并在此段布置园林工具建筑。

通过钢结构等轻型材料的运用设计,步行桥梁极大的节省了资源,并且与周围的环境融为一体。
