Lávka pro pěší v Rosenburgu, Rakousko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

V rámci projektu pěšího přemostění řeky Taffa byl, kromě funkce samotného mostu, do celkové koncepce integrován domek pro zahradní techniku a také plošina pro posezení. Subtilní příhradové nosníky nesou celou konstrukci a plní i funkcí zábradlí.

Architekt 4juu architekten
Horn, Rakousko
www.4juu.at
Návrh nosné konstrukce Konstrukt:ING GmbH
Vídeň, Rakousko
www.konstruktING.at
Ocelová konstrukce Johann Binder
Gföhl, Rakousko
www.schlosserei-binder.at

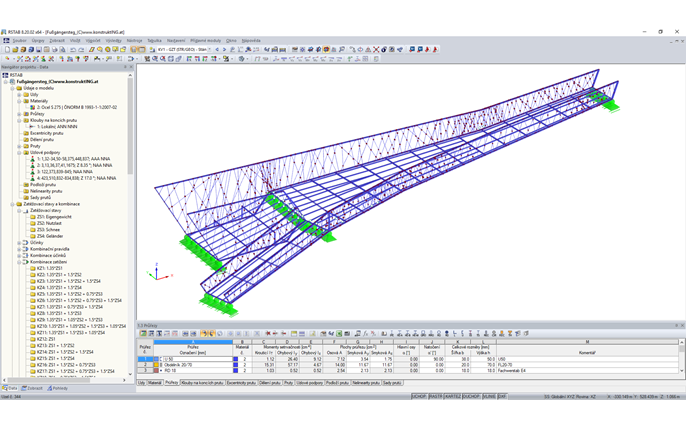

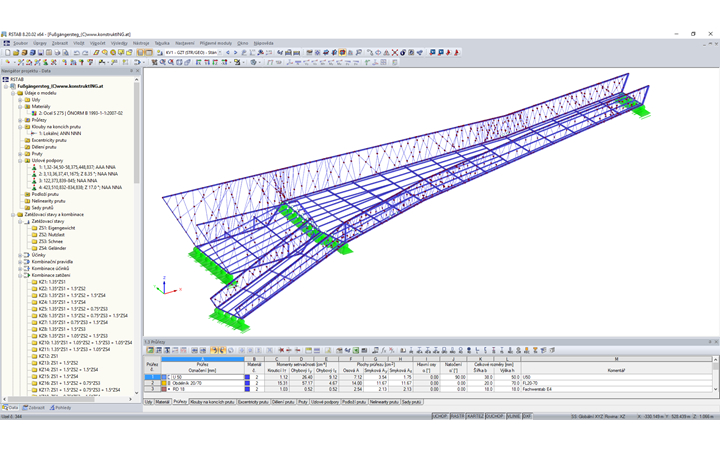

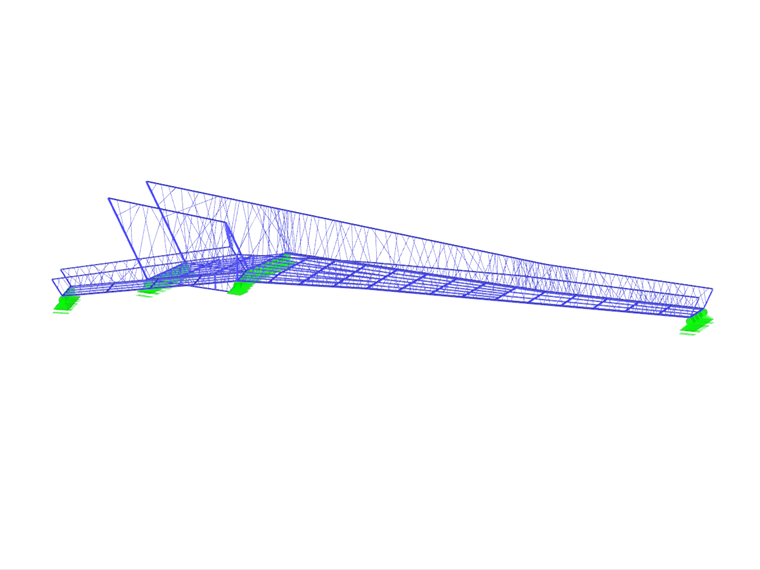

Model

Společnosti KonstruktING GmbH a 4juu architekten dostali The Austrian Steel Construction Award 2019 za společný návrh tohoto projektu.

Konstrukce

Lávka pro pěší má celkovou délku 22,70 m s rozpětím 15,34 m. Horní a spodní pás příhradového nosníku je z masivní oceli 5 mm x 100 mm. Pásy jsou propojeny ocelovými pruty o průměru 18 mm v nepravidelných sklonech a intervalech. Podle rozdělení sil v konstrukci jsou tyto pruty soustředěny na příslušných místech. Kruhové pruty jsou uspořádány ve čtyřech rovinách, čímž se zvyšuje příčná tuhost.

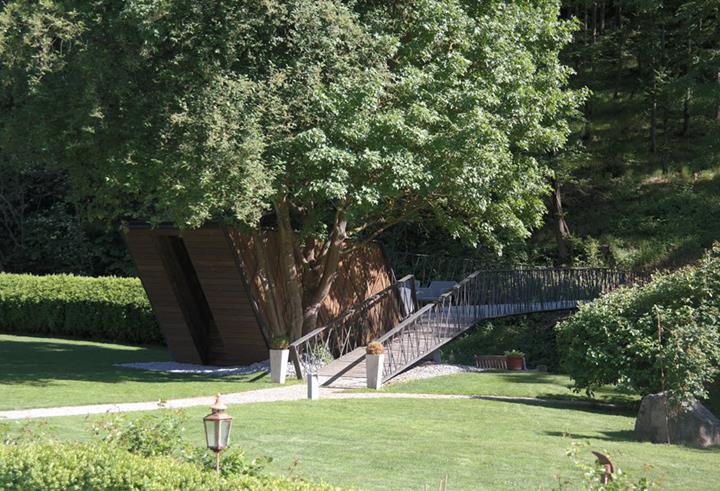

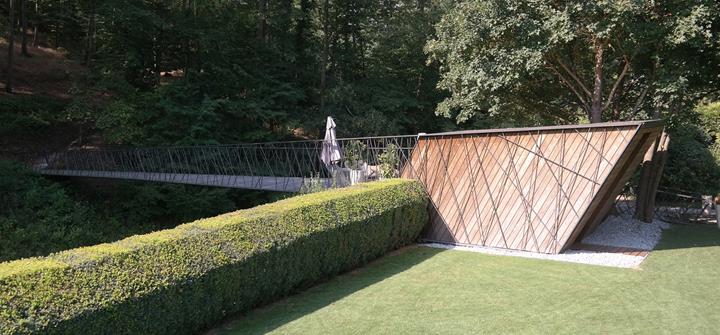

Mostovka uložená mezi dolními pásy je tvořena z ploché oceli a U profilů. Pochozí vrstva je z tvrdého dřeva. Most se na jedné straně rozvětvuje do tvaru písmene Y. V jednom rameni je umístěn domek pro zahradní tehniku.

Díky nízkým nákladům na materiál představuje pěší lávka ekologicky optimalizovanou konstrukci, která dokonale zapadá do krajiny.

Umístění projektu
