Pont piétonnier Rosenburg, Autriche

Projet Client

Architecture 4juu architekten
Horn, Autriche
www.4juu.at
Calcul de structure Konstrukt: ING GmbH
Vienne, Autriche
www.konstruktING.at
Structure en acier Johann Binder
Gföhl, Autriche
www.schlosserei-binder.at

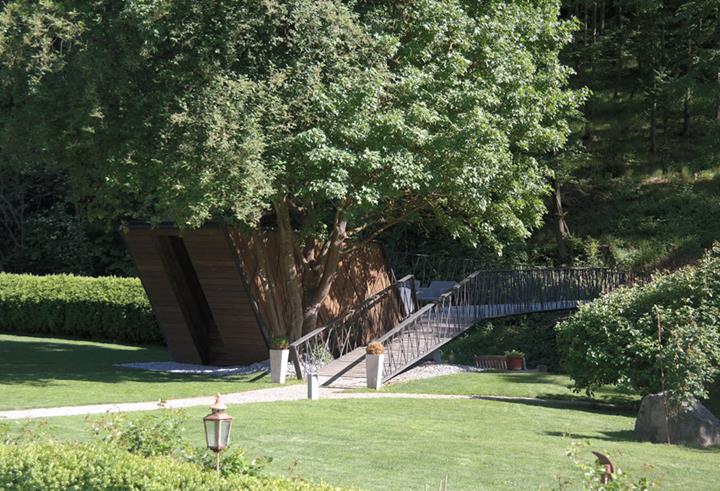

Si ce pont piétonnier permet de franchir la rivière Taffa, il a également été équipé d'une remise et de sièges. Son treillis en filigrane constitue en outre un garde-corps pour les passants sur toute la longueur du pont.

Le prix « Austrian Steel Construction Award 2019 » (récompense autrichienne pour les constructions acier) a été décerné au bureau d'études KonstruktING GmbH et au cabinet d'architecture 4juu architekten pour leur collaboration sur la conception de ce projet.

Structure

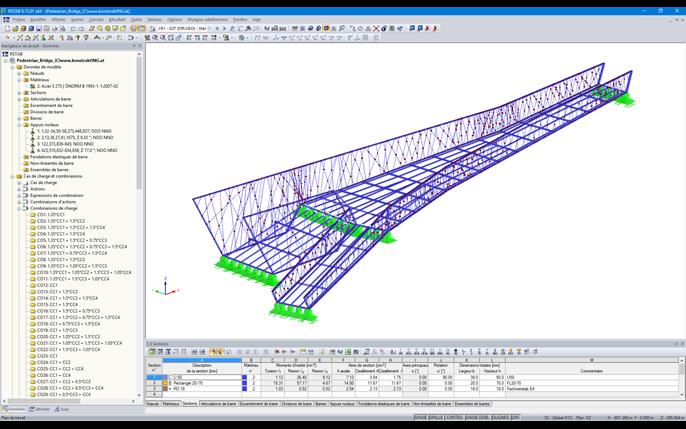

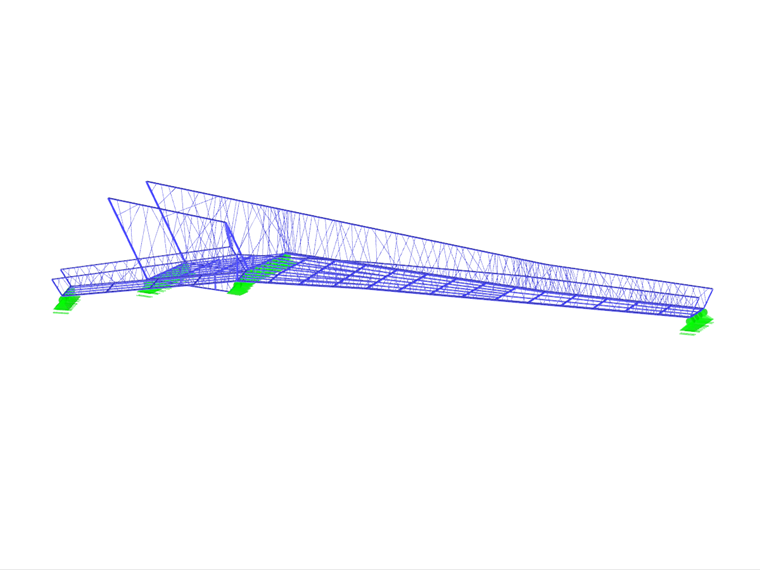

Le pont piétonnier présente une longueur totale de 22,70 m et une portée libre de 15,34 m. Les membrures supérieures et inférieures du treillis sont composées de barres en acier massif de 5 mm x 100 mm. Les tubes 18 mm de diamètre sont disposés entre les membrures selon des angles et des espacements variables. Des tubes ont été ajoutés à certains emplacements, en fonction de la répartition des forces le long de la structure. Ces tubes sont disposés sur quatre plans afin d'augmenter la rigidité transversale.

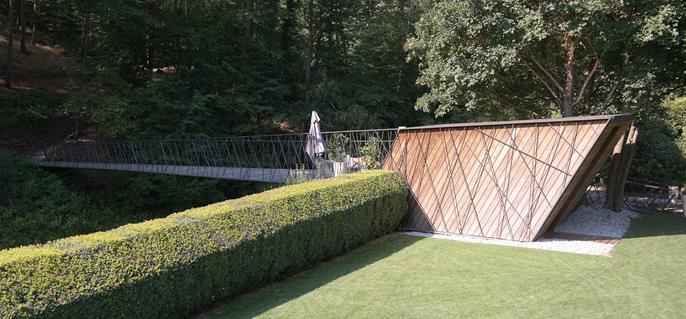

Un mince tablier constitué de barres plates et de sections en U s'étend entre les membrures inférieures. Le plancher du pont a quant à lui été construit en bois dur. Le pont piétonnier s'élargit en forme de Y à l'entrée du jardin, où se trouve la remise.

La structure de ce projet a été optimisée d'un point de vue écologique grâce au coût réduit de ses matériaux et il s'intègre parfaitement au paysage environnant.
