Проект заказчика: Здание школы в Зуц-Латригене, Швейцария

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Расширение здания школы в Зуц-Латригене было построено на существующем первом этаже. Однако тот не был рассчитан для наличия второго этажа. Поэтому нагрузки от первого и дополнительного второго этажа должны были рассчитываться в качестве сосредоточенных нагрузок. В целях снижения веса, а также по причинам образования и развития, при строительстве нового этажа использовалась древесина.

Заказчик
Муниципалитет г. Зуц-Латриген, Швейцария
Архитектор Bauzeit Architekten, Биль, Швейцария
www.bauzeit.com

Lanz Architekten, Зуц-Латриген, Швейцария
www.lanzarchitekten.ch
Проектирование деревянных конструкций
Indermühle Bauingenieure, Тун, Швейцария
Строительство железобетонных конструкций
Emch + Berger AG, Берн, Швейцария
Изготовитель деревянных конструкций
Wenger Holzbau AG, Штеффисбург, Швейцария

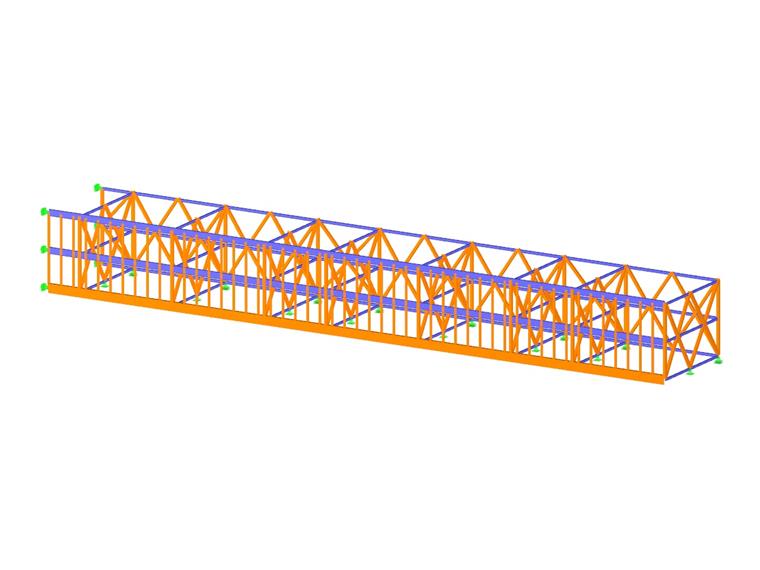

Данные модели исходной двухэтажной конструкции

Модель

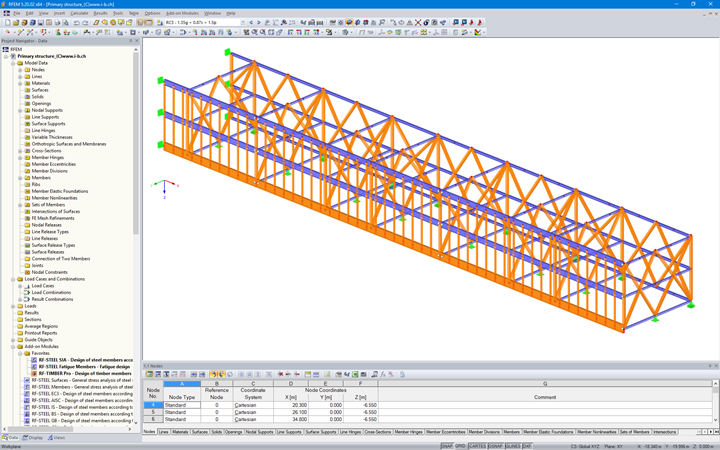

За расчет деревянных конструкций на этапе проектирования, отвечала компания Indermühle Bauingenieure из швейцарского города Тун. Она участвовала на всех стадиях проектирования - от создания предварительного проекта до наблюдения за окончательным проектом, а также выполняла разработку 3D-проекта от имени компании, занимающейся возведением деревянных конструкций. Для расчета конструкций использовалась программа RFEM.

Конструкция

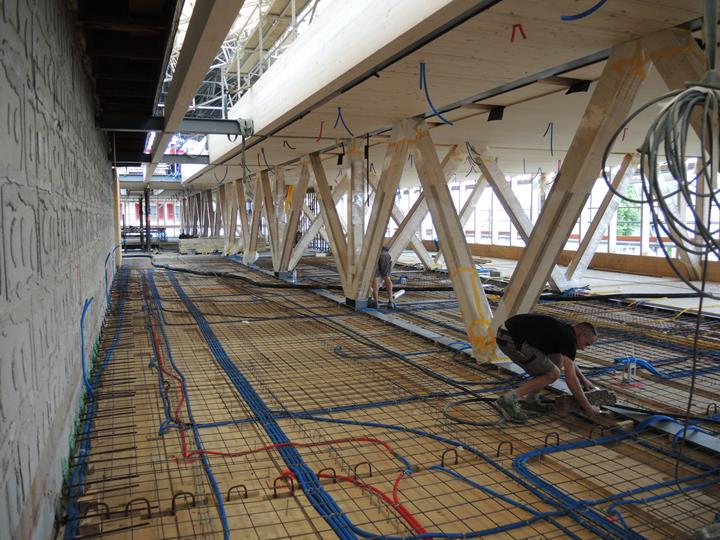

Второй этаж здания состоит из напольно-потолочных ферм, находящихся в продольном и поперечном направлении. Раскосы ферм состоят из клееной ламинированной древесины, а их пояса - из стали. Все пояса ферм интегрированы в составном деревянно-бетонном покрытии.

Раскосы соединены с дюбелями и внутренними стальными плитами. Конструкция второго этажа нависает над первым приблизительно 3 м в продольном и 4 м в поперечном направлении.

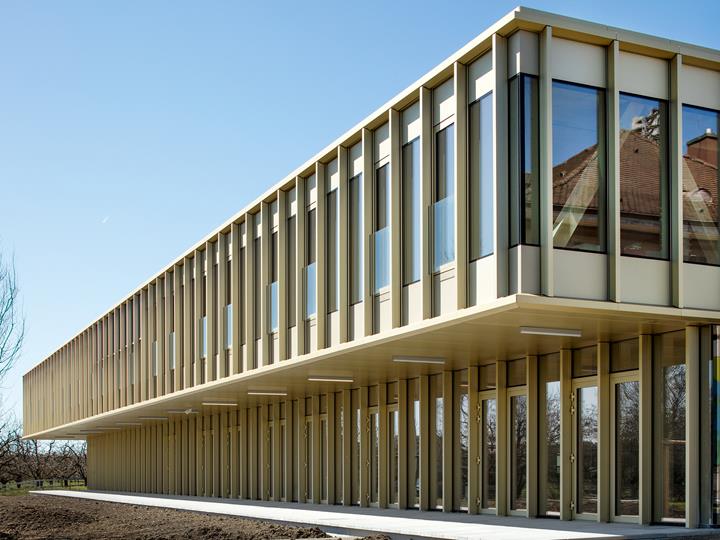

Видимая деревянная конструкция, а также стеклянные наружные и внутренние стены, создают уютную атмосферу открытого пространства.

Расположение проекта
