Centro educativo en Sutz-Lattrigen, Suiza
Proyecto de cliente

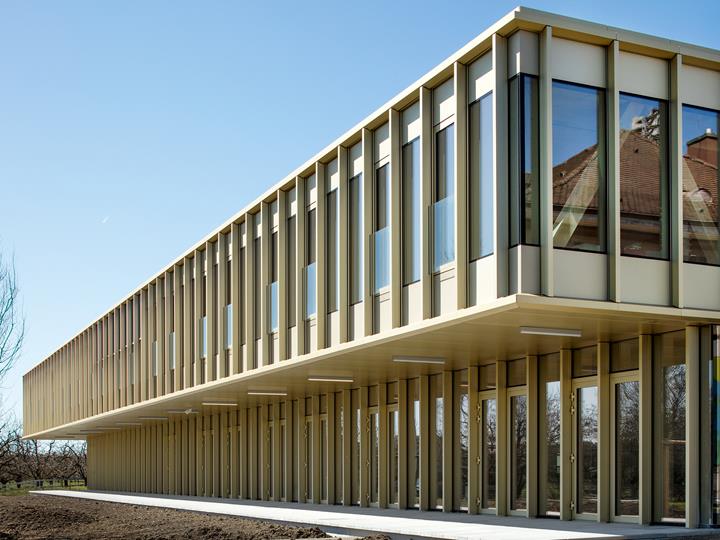

La incorporación del centro educativo en Sutz-Lattrigen se construyó sobre la planta baja existente. Esta cimentación no fue diseñada para soportar una segunda planta. Por lo tanto, las cargas del primer piso y del segundo piso adicional se tuvieron que calcular como cargas puntuales. Para reducir el peso, y también por razones educativas y de sostenibilidad, se empleó madera en la construcción del nuevo edificio.
Cliente |
Ayuntamiento de Sutz-Lattrigen, Suiza
|
Arquitecto |
Bauzeit Architekten, Biel, Suiza www.bauzeit.com Lanz Architekten, Sutz-Lattrigen, Suiza www.lanzarchitekten.ch |
Ingeniería de madera |
Indermühle Bauingenieure, Thun, Suiza
|
Ingeniería civil de hormigón armado |
Emch + Berger AG, Berna, Suiza
|
Empresa de construcción en madera |
Wenger Holzbau AG, Steffisburg, Suiza
|

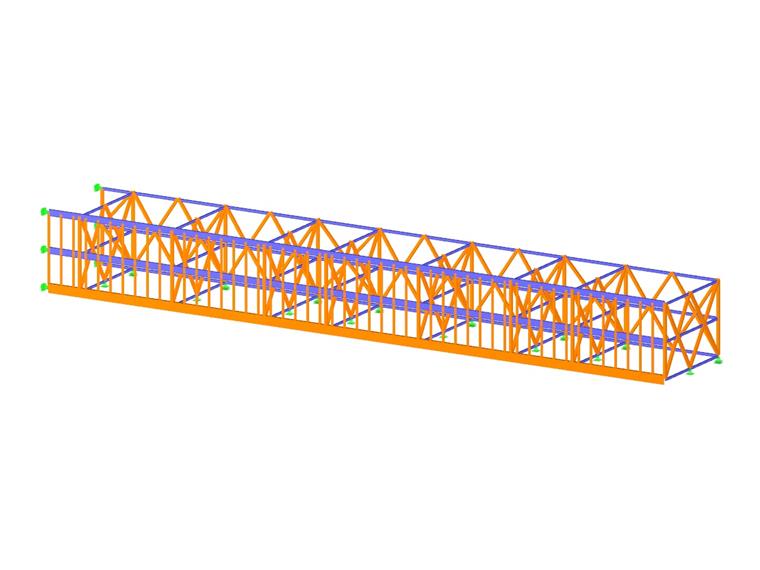

Datos del modelo de la estructura principal de dos pisos
- Longitud: ~ 58,0 m
- Anchura: ~ 9,0 m
- Altura: ~ 7,0 m
- Número de nudos: 388
- Barras: 652
- Secciones: 7

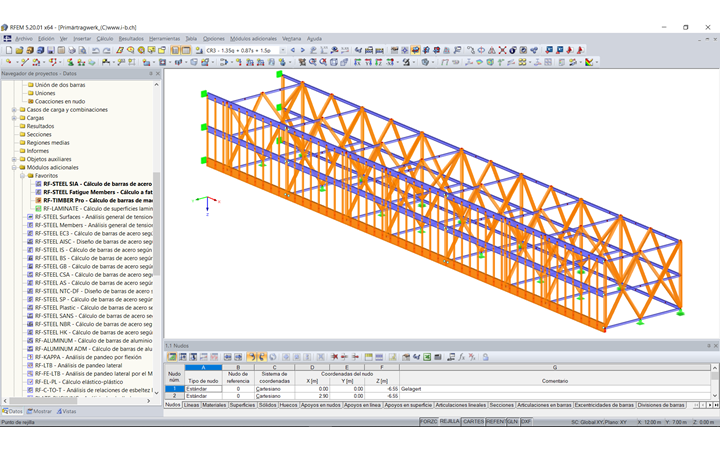

Modelo
Indermühle Bauingenieure de la ciudad suiza de Thun fue la empresa responsable de la ingeniería de madera durante la fase del proyecto, desde el proyecto preliminar hasta la supervisión del cálculo final. La empresa también completó la planificación del proyecto en 3D en nombre de la empresa de construcción en madera. Se utilizó RFEM para el análisis estructural.
La estructura

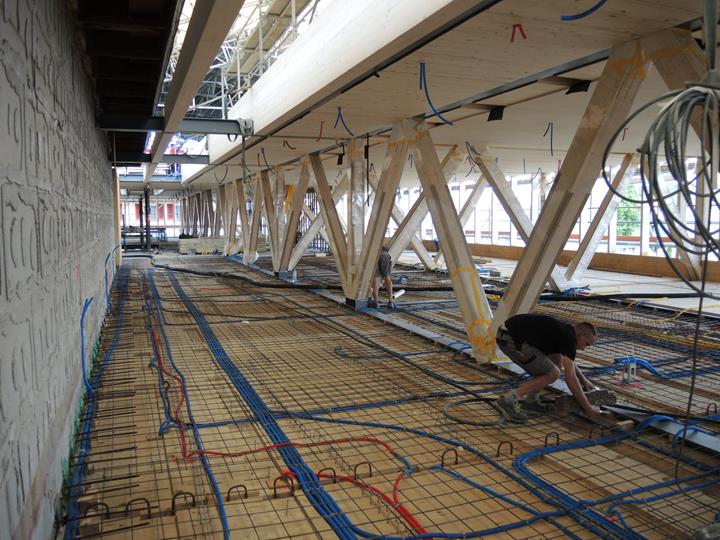

El piso adicional consiste en cerchas del suelo al techo en las direcciones longitudinal y transversal. Las diagonales de las cerchas son de madera laminada encolada mientras que los cordones son de acero. Los cordones están integrados en los pisos mixtos de madera y hormigón.
Las diagonales están conectadas con clavijas y placas de acero internas. Los voladizos del primer piso son de 3 metros en la dirección longitudinal y de 4 metros en la dirección transversal sobre la primera planta.
La estructura de madera visible, así como las paredes exteriores e interiores acristaladas crean una atmósfera íntima y abierta.
Ubicación del proyecto
- Vistas 879x
- Actualizado 15. septiembre 2020
