Školní budova v Sutz-Lattrigenu, Švýcarsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Rozšíření školní budovy v Sutz-Lattrigenu bylo umístěno na stávající jednopodlažní objekt. Základ této budovy však nebyl navržen tak, aby unesl nové podlaží. Zatížení z nového horního patra a další plánovaná zatížení proto mohla být uvažována pouze na vhodných místech. Kvůli snížení hmotnosti, ale také z důvodu vzdělávání a udržitelnosti bylo při výstavbě nové budovy použito dřevo.

Investor
Obec Sutz-Lattrigen, Švýcarsko
Architekt Bauzeit Architekten, Biel, Švýcarsko
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, Švýcarsko
www.lanzarchitekten.ch
Návrh dřevěných konstrukcí
Indermühle Bauingenieure, Thun, Švýcarsko
Návrh železobetonových konstrukcí
Emch + Berger AG, Bern, Švýcarsko
Dodavatel dřevěných konstrukcí
Wenger Holzbau AG, Steffisburg, Švýcarsko

Údaje o modelu primární dvoupodlažní konstrukce

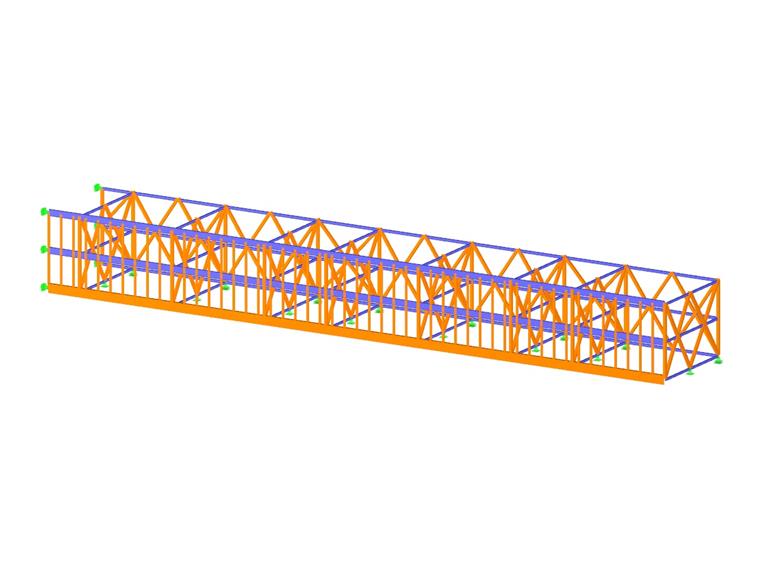

Model

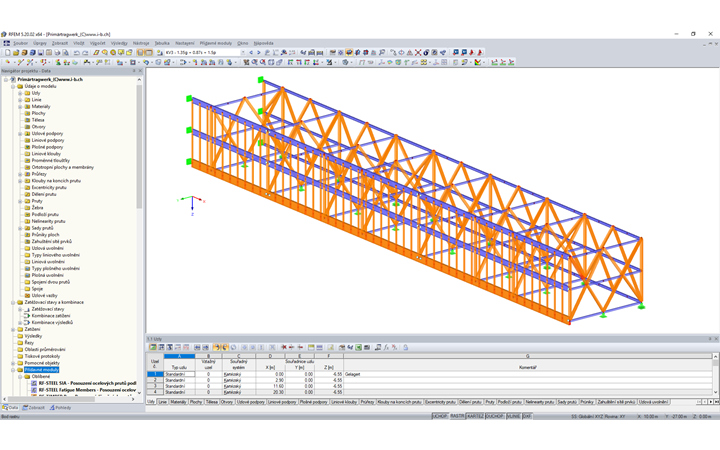

Indermühle Bauingenieure ze švýcarského města Thun byli během projekční fáze zodpovědní za dřevěné konstrukce od předběžné studie až po stavební dozor. Společnost také vytvořila projektové plány ve 3D pro dodavatelskou firmu. Pro statické výpočty byl použit program RFEM.

Konstrukce

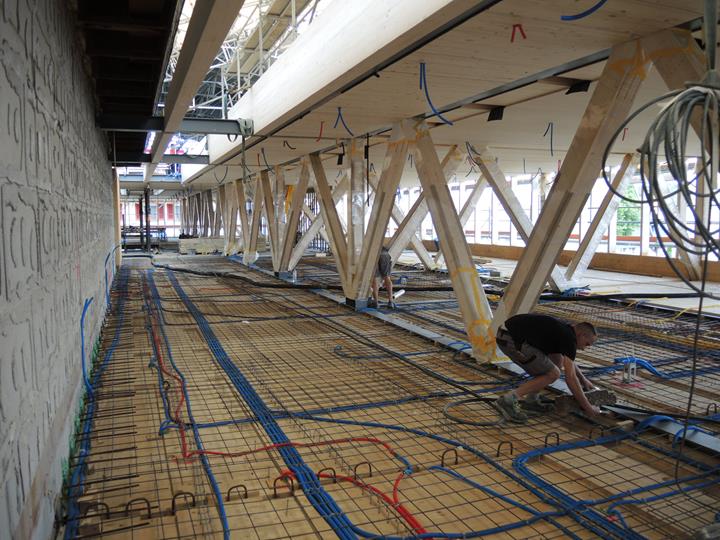

Konstrukci přístavby tvoří příhradové nosníky o výšce celého podlaží v podélném i příčném směru. Diagonály nosníků jsou z lepeného lamelového dřeva, zatímco horní a dolní pásy jsou z oceli. Pásy jsou integrovány do dřevobetonových stropů.

Připojení diagonál je provedeno vnitřními ocelovými plechy v kombinaci s hmoždinkami. Přístavba je oproti stávajícímu podlaží vykonzolována 3 m v podélném a 4 m v příčném směru.

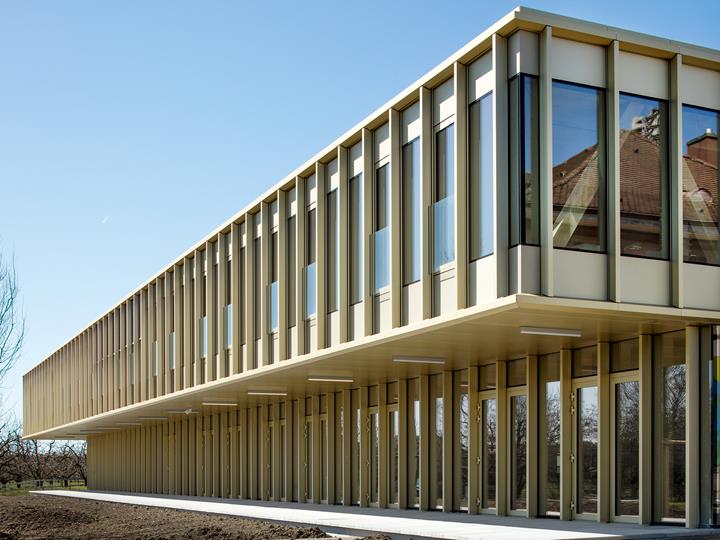

Viditelná dřevěná konstrukce společně se zasklením vnějších stěn i vnitřních příček vytvářejí příjemnou otevřenou atmosféru.
