Schulhaus Sutz-Lattrigen, Schweiz

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

22. August 2019

001141

Schweiz

RFEM

Holzbau

Gebäude

Die Erweiterung des Schulhauses in Sutz-Lattrigen wurde auf einem bestehenden Untergeschoss errichtet. Das Untergeschoss war nicht für eine Aufstockung ausgelegt. Die Lasten aus dem neuen Obergeschoss und einem für die Zukunft berücksichtigten konnten deshalb nur punktuell abgegeben werden. Um das Gewicht zu reduzieren, aber auch aus pädagogischen und Nachhaltigkeitsgründen wurde für den Neubau Holz verwendet.

Bauherr
Einwohnergemeinde Sutz-Lattrigen, Schweiz
Architekt Bauzeit Architekten, Biel, Schweiz
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, Schweiz
www.lanzarchitekten.ch
Holzbauingenieur
Indermühle Bauingenieure, Thun, Schweiz
Bauingenieur Stahlbeton
Emch + Berger AG, Bern, Schweiz
Holzbauunternehmer
Wenger Holzbau AG, Steffisburg, Schweiz

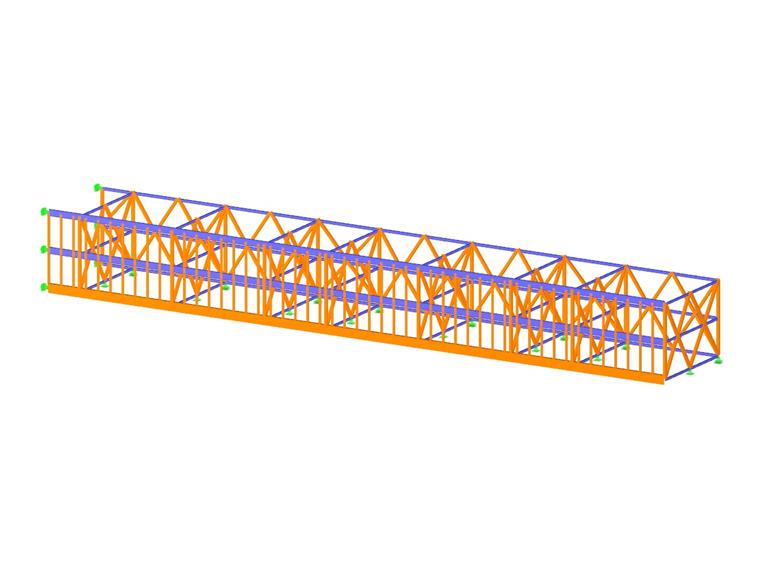

Modelldaten Primärtragwerk, zweigeschossig

Modell

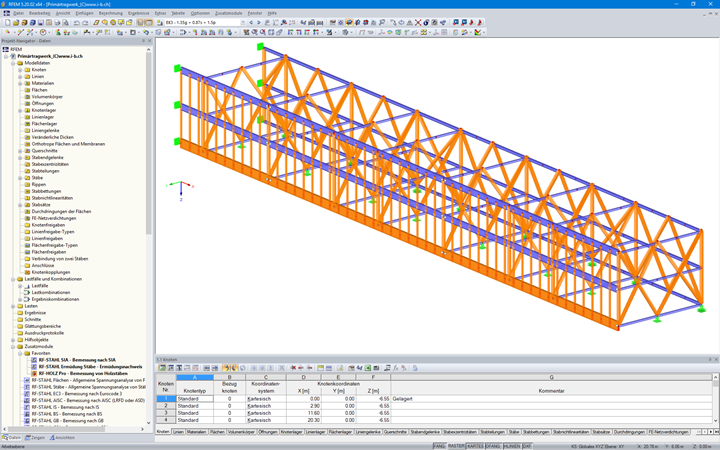

Indermühle Bauingenieure aus dem schweizerischen Thun war während der Projektphase für die gesamten Holzbauingenieurarbeiten verantwortlich (vom Vorprojekt bis zur Ausführungsbegleitung, 3D-Werkplanung im Auftrag des Holzbauunternehmers). Die statische Berechnung erfolgte in RFEM.

Konstruktion

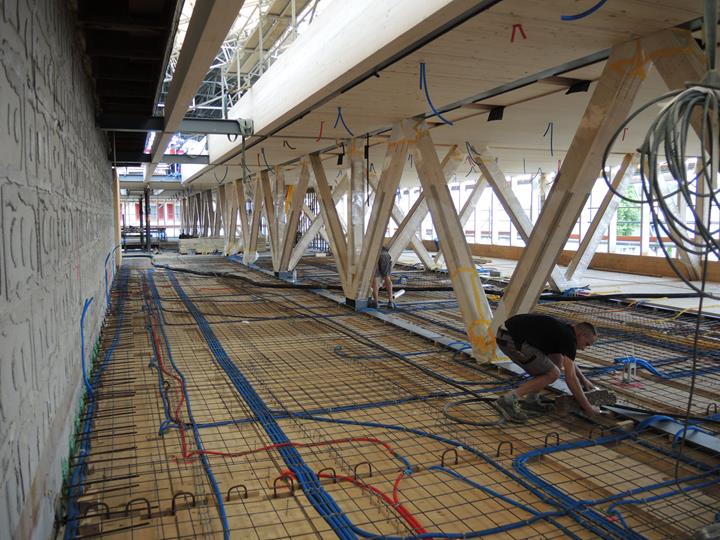

Das Primärtragwerk der Aufstockung besteht aus raumhohen Fachwerken in Längs- und Querrichtung. Diese sind zusammengesetzt aus Brettschichtholzdiagonalen und Stahlgurten. Die Gurte sind in Holz-Beton-Verbunddecken integriert.

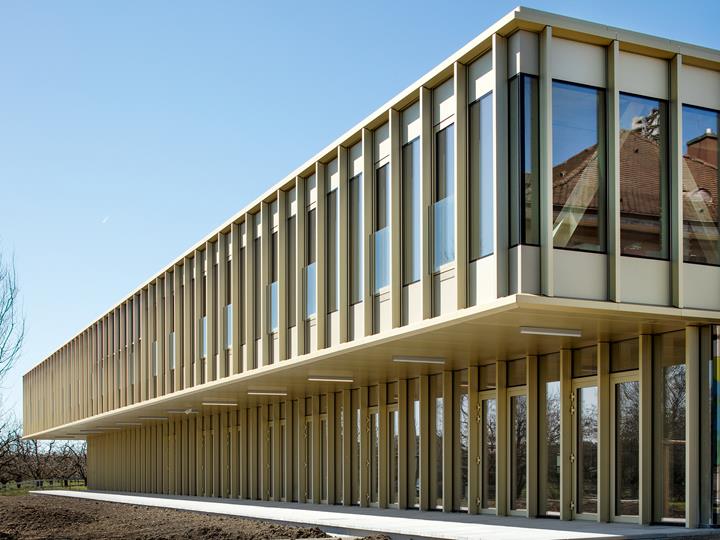

Die Diagonalenanschlüsse sind als Stabdübelverbindung mit innenliegenden Stahlblechen ausgeführt. Das Obergeschoss kragt in Längsrichtung etwa 3 m über das Untergeschoss aus, in Querrichtung sind es ca. 4 m.

Die sichtbare Holzstruktur sowie die verglasten Außen- und Innenwände sorgen für eine angenehme offene Atmosphäre.

Projekt-Standort
