学校建筑 Sutz-Lattrigen,瑞士

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

Sutz-Lattrigen 学校的新教学楼是基于原有老建筑结构的基础上新建二层结构。 原有底层的建筑不能够承载新的建筑结构。 因此新建二层建筑的荷载以及后期计划的建筑需要通过其他节点支座将荷载传递到基础。 为了减轻结构自重,同时考虑到教育类建筑的功能使用和可持续发展建筑材料的原因,新建结构采用了木结构形式。

建设单位
Sutz-Lattrigen, 瑞士
建筑设计 Bauzeit 建筑设计, Biel, 瑞士
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, 瑞士
www.lanzarchitekten.ch
木结构设计
Indermühle Bauingenieure, Thun, 瑞士
混凝土结构设计
Emch + Berger AG, Bern, 瑞士
木结构建筑公司
Wenger Holzbau AG, Steffisburg, 瑞士

主体结构模型数据,2 层结构

模型

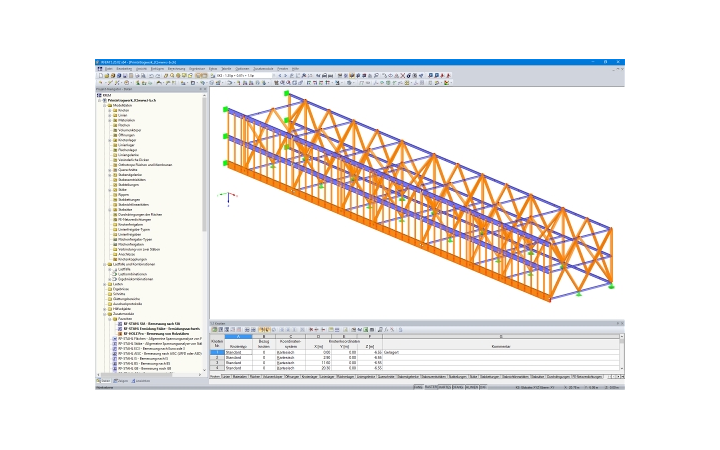

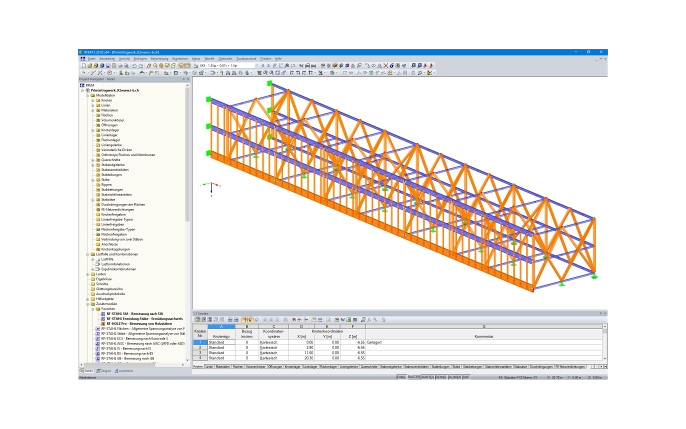

瑞士 Thun,Indermühle Bauingenieure 公司是该项目的木结构设计和施工单位(从前期项目筹划到施工管理,三维设计和计算)。 整个结构的设计和计算是使用有限元分析软件 RFEM。

建筑结构

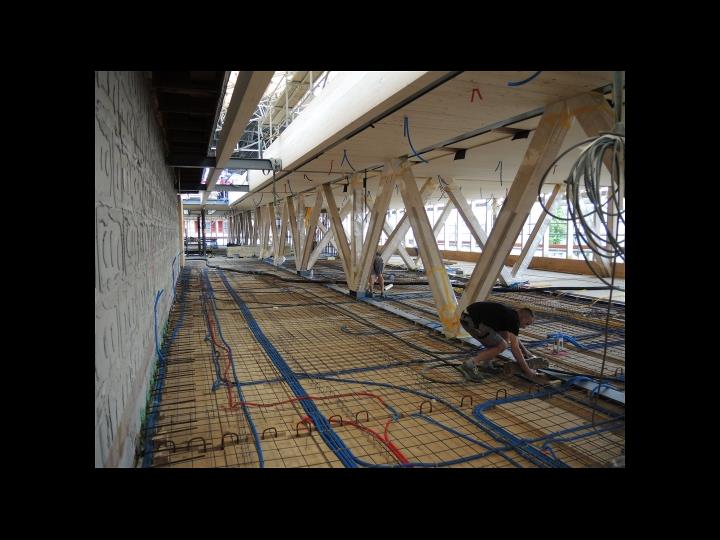

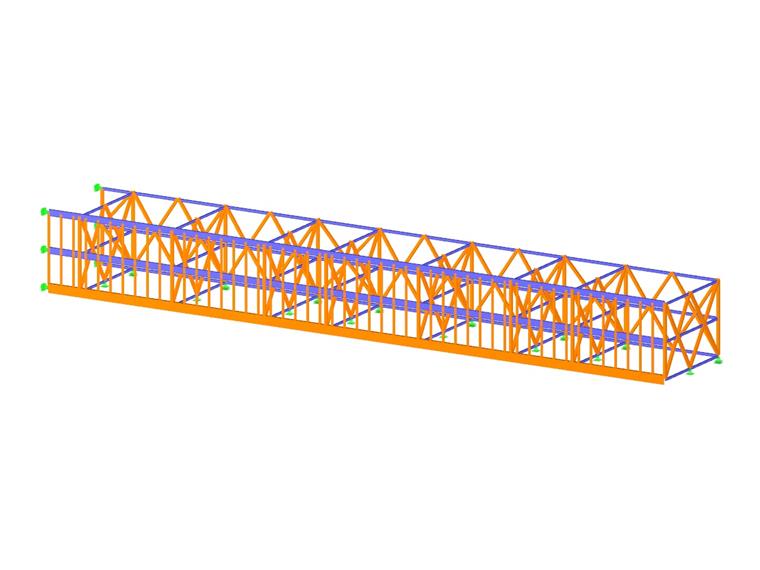

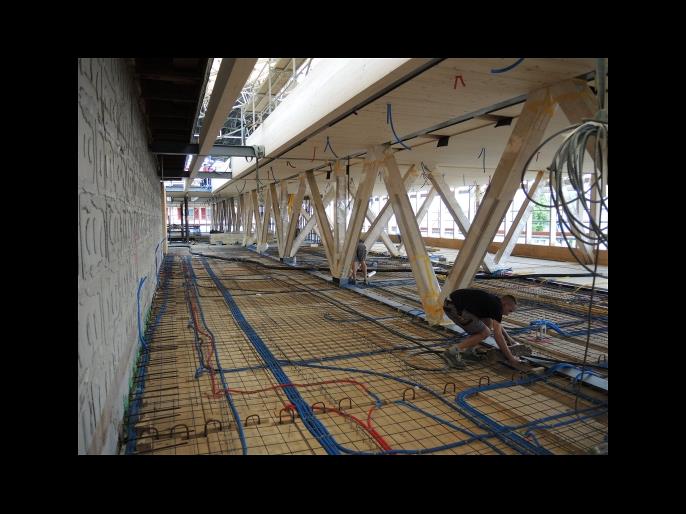

新建建筑层的主体结构是在建筑纵向和横向上并且与层高相同高度的桁架结构。 桁架结构是由层板胶合木梁腹杆和钢结构弦杆所共同组成。 弦杆最后集成在木结构-混凝土组合结构楼板之中。

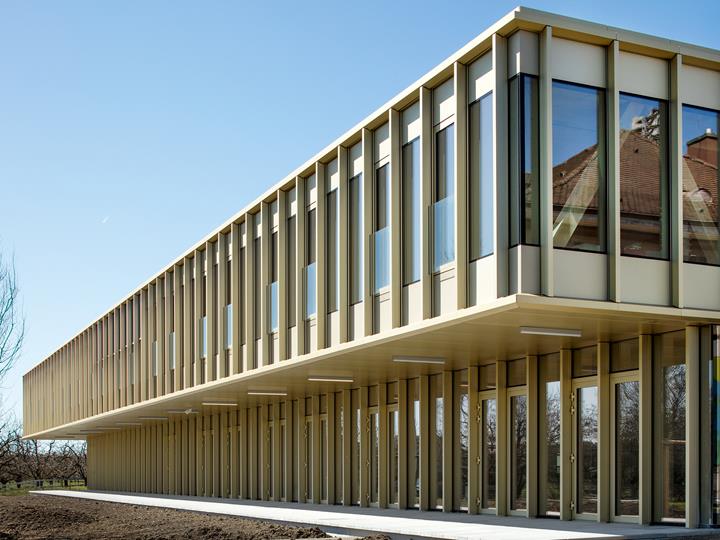

木结构腹杆的连接节点位置是通过在混凝土内部浇筑的预埋钢板与螺栓连接。 扩建二层在建筑物纵向与原有底层结构相比较悬挑 3 米,在横向则悬挑了大约 4 米。

木结构建筑的自然外观,以及外墙和内墙的大空间开窗玻璃结构创造了较为舒适的学习环境。
