École de Sutz-Lattrigen, Suisse

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

L'extension de l'école de Sutz-Lattrigen a été construite au-dessus de son actuel rez-de-chaussée. Celui-ci n'avait cependant pas été conçu pour supporter des étages supplémentaires et les charges du nouveau premier étage et celles prévues pour le second étage à construire ne pouvaient donc être que des charges concentrées. Le bois a été utilisé pour cette extension afin de réduire le poids, mais aussi pour des raisons relatives à l'environnement pédagogique et à la durabilité du bâtiment.

Client
Municipalité de Sutz-Lattrigen, Suisse
Architecture Bauzeit Architekten, Biel, Suisse
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, Suisse
www.lanzarchitekten.ch
Calcul de structure
Indermühle Bauingenieure, Thoune, Suisse
Ingénierie béton armé
Emch + Berger AG, Berne, Suisse
Entreprise de construction en bois
Wenger Holzbau AG, Steffisburg, Suisse

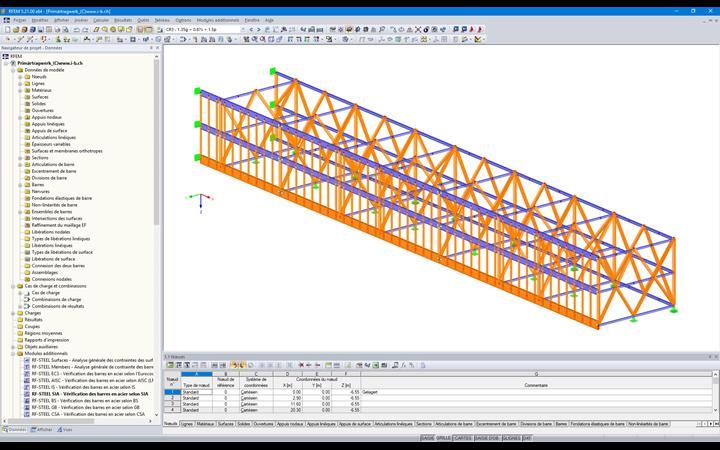

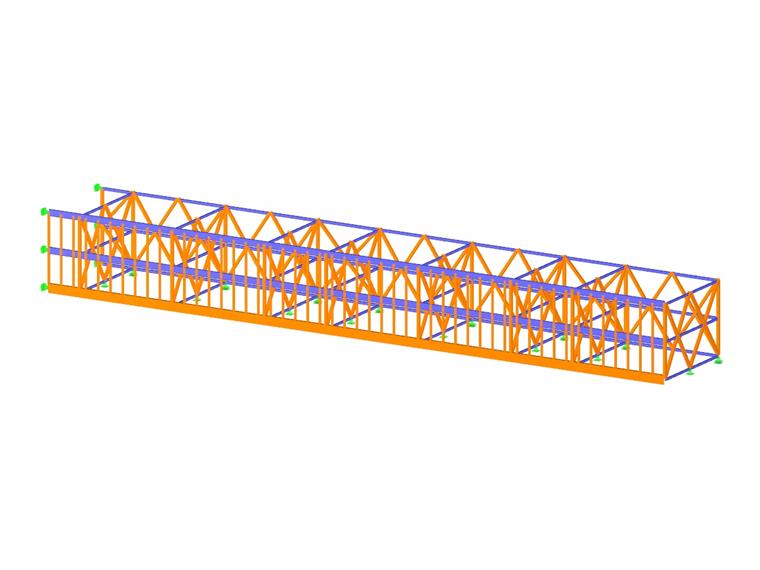

Données de modèle de la structure primaire, à deux étages

Modèle

La société Indermühle Bauingenieure de la ville de Thoune en Suisse était responsable de l'ensemble des travaux en bois pendant la phase allant de la préparation du projet à la supervision de l'exécution en passant par la planification en 3D pour le compte de l'entreprise de construction bois. Le calcul de structure a été effectué à l'aide de RFEM.

Structure

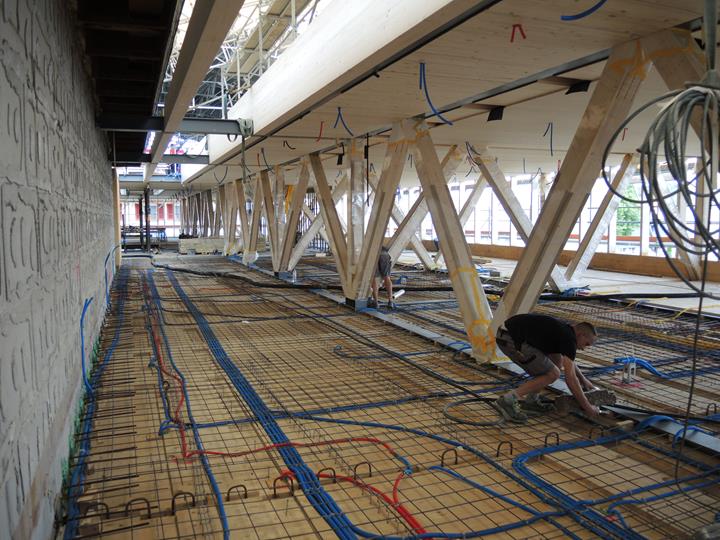

La structure primaire du nouvel étage est composée de treillis longitudinaux et transversaux allant du sol au plafond. Ces treillis sont constitués de diagonales en bois lamellé-collé et de membrures métalliques, qui sont intégrées dans des planchers mixtes bois-béton.

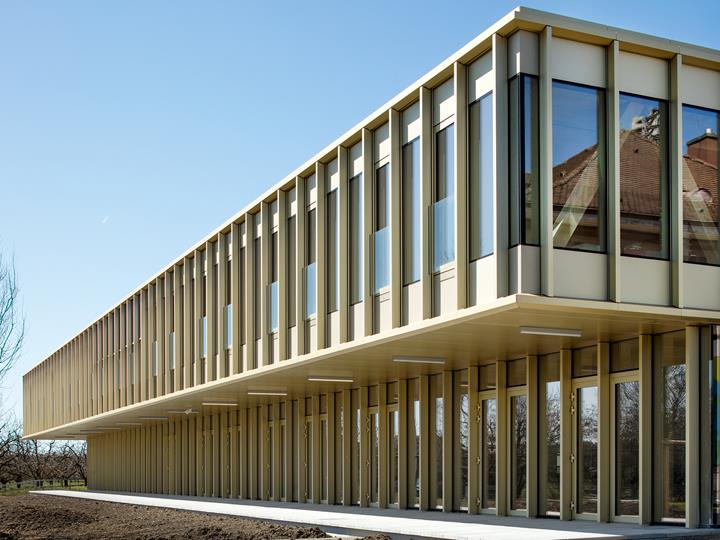

Les assemblages de ces diagonales sont conçus comme des assemblages bois-métal par broches Le premier étage a été construit longitudinalement d'environ 3 m et transversalement d'environ 4 m en porte-à-faux au-dessus du rez-de-chaussée.

La structure en bois visible ainsi que les parois extérieures et intérieures vitrées créent une atmosphère à la fois chaleureuse et ouverte.
