Escola de Sutz-Lattrigen, Suíça

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

A extensão do edifício escolar em Sutz-Lattrigen foi realizada sobre um piso de baixo já existente. O agora rés-do-chão não estava dimensionado para suportar um segundo andar. Por isso, as cargas do novo piso assim como um piso adicional para o futuro tiveram de ser dimensionadas como cargas concentradas. Com o intuito de reduzir o peso, mas também por questões ambientais e de sustentabilidade, foi utilizada madeira para a nova construção.

Cliente
Município de Sutz-Lattrigen, Suíça
Arquiteto Bauzeit Architekten, Biel, Suíça
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, Suíça
www.lanzarchitekten.ch
Engenharia de estruturas em madeira
Indermühle Bauingenieure, Thun, Suíça
Engenharia de estrutura em betão armado
Emch + Berger AG, Berna, Suíça
Empresa de construção em madeira
Wenger Holzbau AG, Steffisburg, Suíça

Dados de modelo da estrutura primária de dois andares

Modelo

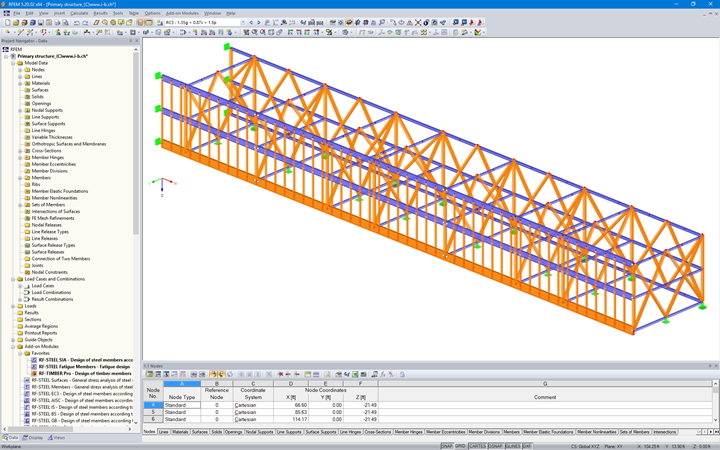

A empresa Indermühle Bauingenieure de Thun na Suíça foi durante toda a fase de projeto responsável pelos trabalhos de madeira (desde o pré-dimensionamento até ao acompanhamento da execução, planeamento 3D em nome da empresa de construção em madeira). O cálculo estrutural foi efetuado no RFEM.

Estrutura

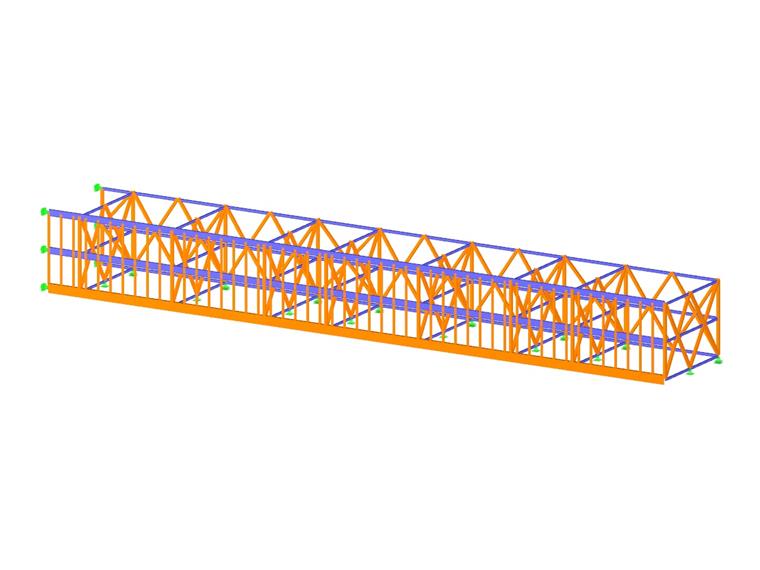

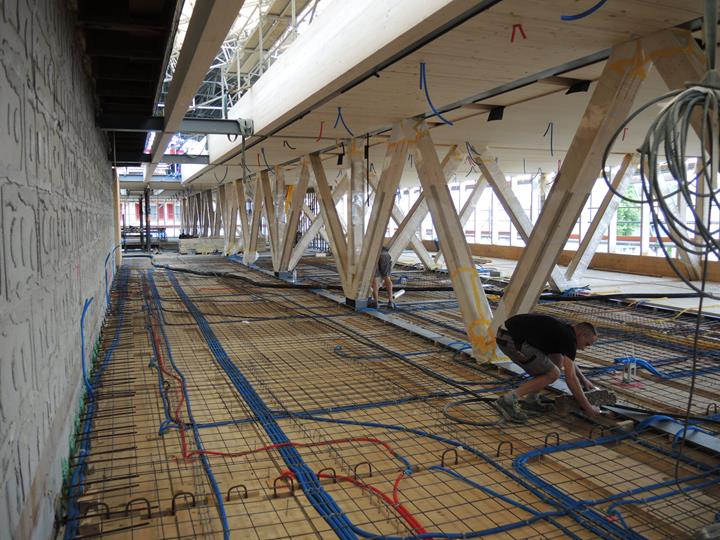

A estrutura primária do piso adicional é constituída por vigas treliçadas do chão ao teto nas direções longitudinal e transversal. Estas são compostas por diagonais em madeira laminada colada e cordas de aço. As cordas estão integradas no teto misto de madeira e betão.

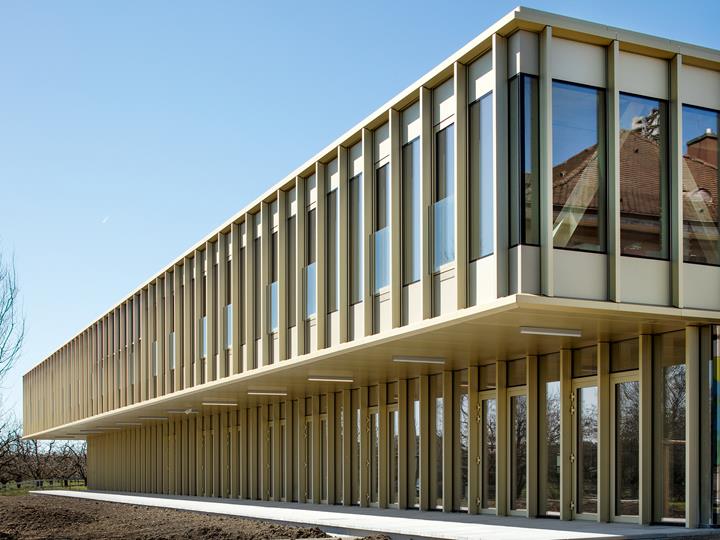

As ligações diagonais foram executadas com cavilhas e chapas de aço interiores. O piso superior acaba numa consola que sobressai na direção longitudinal em 3 m em relação ao rés do chão, na direção transversal em 4 m.

A estrutura em madeira à vista assim com as paredes exteriores e interiores em vidro proporcionam um ambiente agradável e aberto.

Local do projeto
