Scuola di Sutz-Lattrigen, in Svizzera

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

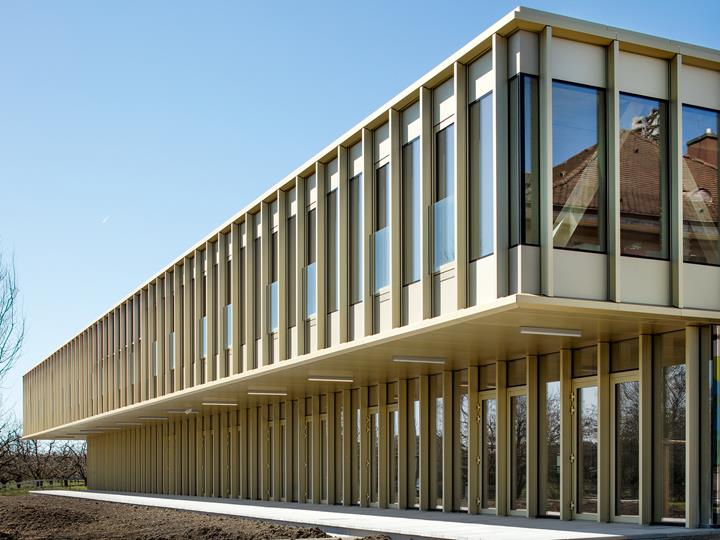

L'ampliamento dell'edificio scolastico a Sutz-Lattrigen è stato effettuato su un piano basso esistente. Questa fondazione non è stata progettata per supportare ad un secondo piano. Pertanto, i carichi dal primo piano e dal secondo piano aggiuntivo dovevano essere progettati come carichi concentrati. In ordine di ridurre il peso, ma anche per ragioni educative e di sostenibilità, il legno è stato utilizzato nella costruzione del nuovo edificio.

Committente
Comune di Sutz-Lattrigen, in Svizzera
Architetto Bauzeit Architekten, Biel, Svizzera
www.bauzeit.com

Lanz Architekten, Sutz-Lattrigen, Svizzera
www.lanzarchitekten.ch
Struttura in legno
Indermühle Bauingenieure, Thun, Svizzera
Ingegneria civile di calcestruzzo armato
Emch + Berger AG, Berna, Svizzera
Impressa di costruzioni in legno
Wenger Holzbau AG, Steffisburg, Svizzera

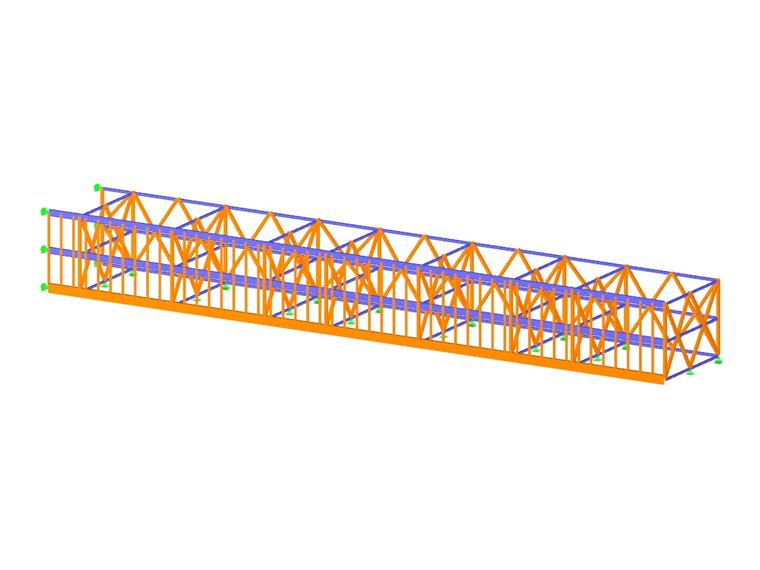

Dati del modello della struttura primaria a due piani

Modello

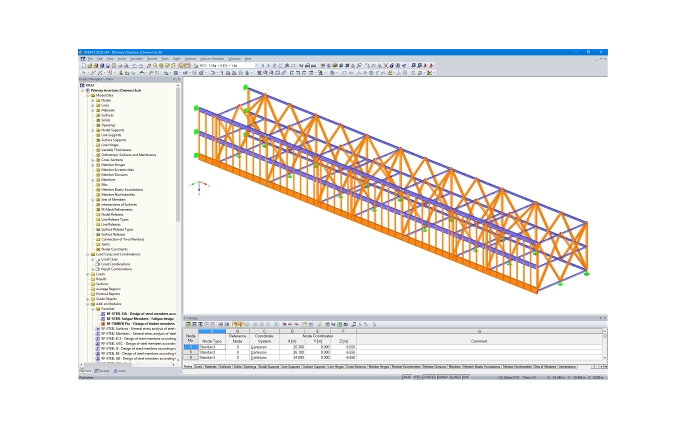

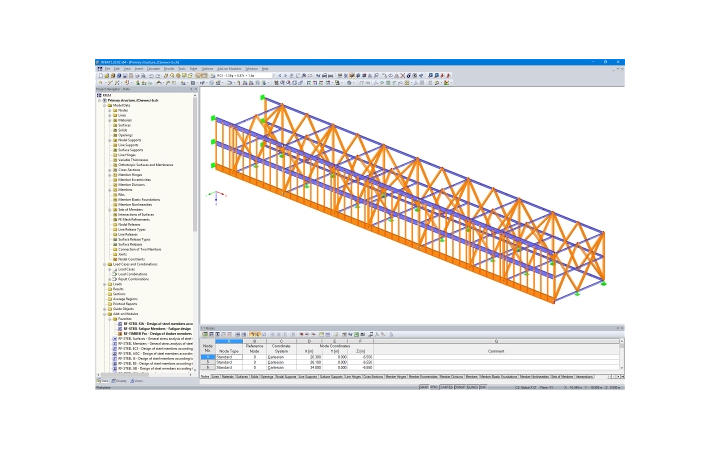

Indermühle Bauingenieure della città svizzera di Thun è stata responsabile dell'ingegneria del legno durante la fase del progetto, dal progetto preliminare alla supervisione del progetto definitivo. L'azienda ha inoltre completato la progettazione 3D per conto della società di costruzioni in legno. RFEM è stato utilizzato per l'analisi strutturale.

Edificio

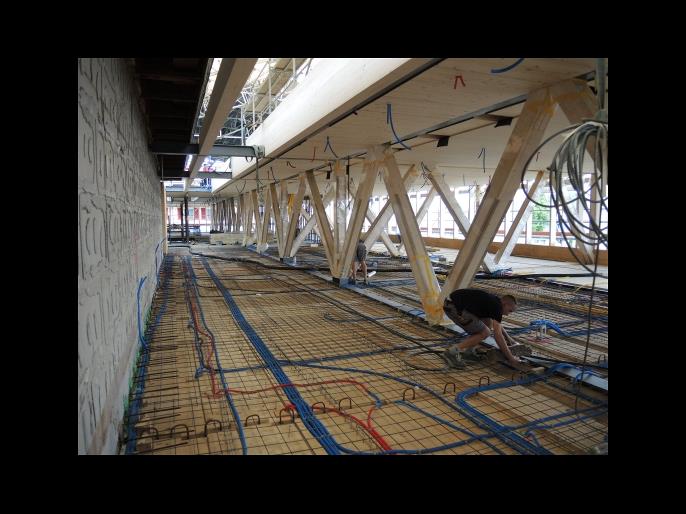

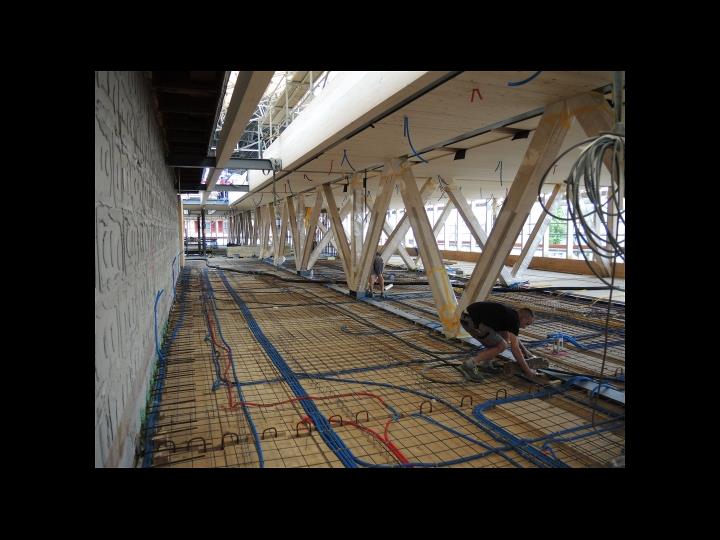

La struttura del piano è composta da travature reticolari dal pavimento al soffitto in direzione longitudinale e trasversale. Le diagonali reticolari sono in legno lamellare incollato mentre gli correnti sono in acciaio. Gli correnti sono integrati nella trave composta legno-calcestruzzo.

Le diagonali sono collegate con spinotti e piastre interne in acciaio. Il primo piano a sbalzo 3 m in direzione longitudinale e 4 m in direzione trasversale sopra il primo piano.

La struttura in legno a vista così come l'esterno vetrato e le pareti interne creano un'atmosfera intima e aperta.

Posizione del progetto
