Стальная винтовая лестница в Амстердаме, Нидерланды

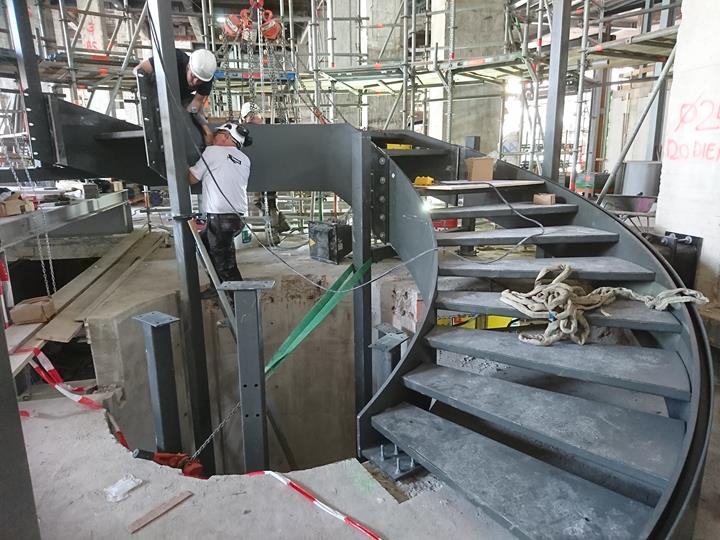

В 2017 году поручила компания VIC OBDAM группе BAM реализацию проекта Kasbank (общий вес, которого составлял около 334 тонн) в Амстердаме. Данный проект включал в себя также отдельностоящую винтовую лестницу из стали.

VIC OBDAM - независимая строительная компания, которая выполняет сложные проекты стальных конструкций от эскиза до монтажа.

Строительство и расчет

Eine Herausforderung beim Projekt der Wendeltreppe war der Entwurf. Um zum endgültigen Entwurf zu kommen, waren mehrere Schritte notwendig. Es mussten mehrere Modelle berechnet werden, die einerseits die Größe der Verformungen berücksichtigten und andererseits die Wünsche des Kunden beinhalteten. Jeder Schritt wurde mit dem Statikprogramm RFEM berechnet, mit dem es möglich war, kritische Elemente sichtbar zu machen. Nach jedem Schritt wurde eine Optimierung vorgenommen und man kam so nach und nach zum Endergebnis.

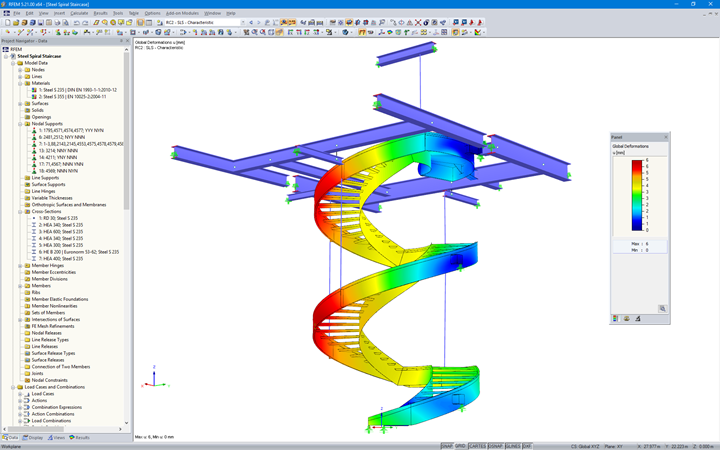

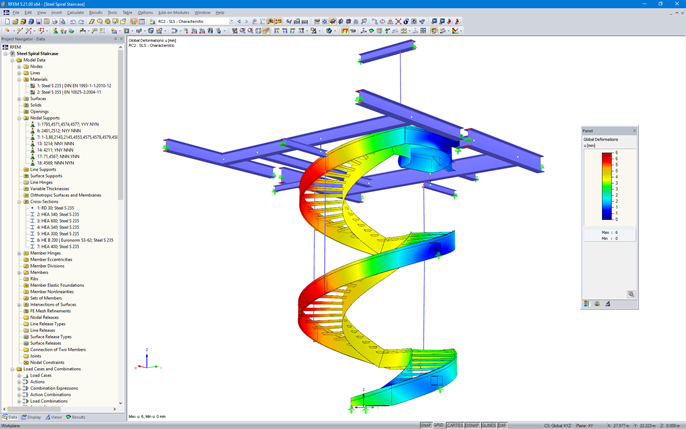

Die ganze Treppe verhält sich wie eine große Spiralfeder. Verformungen mussten in Grenzen gehalten werden, da der gesamte Handlauf aus Glas hergestellt wurde.

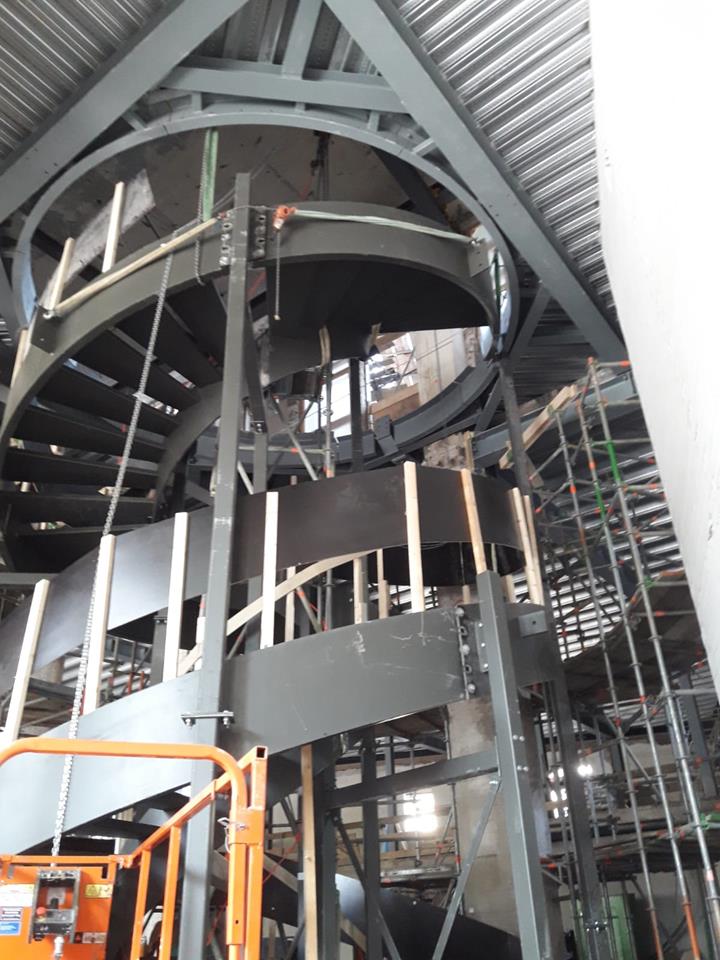

Die Treppe wird mit Hilfe von Zugstäben an der darüber liegenden Decke (die zwischen einer Betonkonstruktion spannt) aufgehängt. Am unteren Ende der Stufen befinden sich normale Stützen. Die Verformung der darüber liegenden Decke musste berücksichtigt werden, um den Einfluss der Biegesteifigkeit der Decke zu bestimmen. Diese Steifigkeit der Decke beeinflusst die Zugkraft, die in den Zugstäben auftritt.

Schließlich wurde auch eine dynamische Analyse durchgeführt, die den Einfluss der Eigenfrequenz untersuchte. Damit konnten die Erschütterungen in der gesamten Wendeltreppe abgeschätzt werden.

Die Verbindung mit den bestehenden Elementen war wichtig, weil die Verformung so gering wie möglich gehalten werden musste. С этой целью, был осуществлен расчет жесткости соединений, а результаты поворотной жесткости затем были учтены в расчетах модели в программе RFEM.

Проектирование и расчет конструкций
Vic Obdam Staalbouw BV, Обдам, Нидерланды


Спецификации проекта

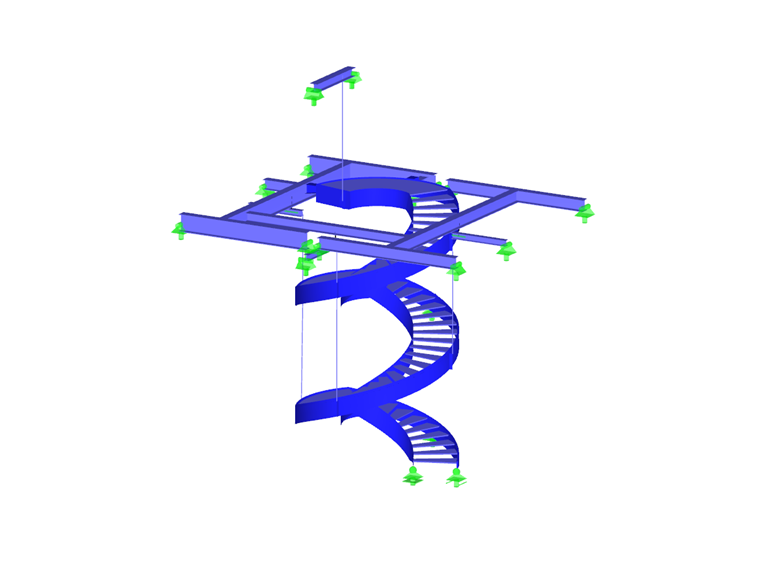

Данные о модели

Количество узлов 4583
Количество линий 1274
Количество стержней 37
Количество поверхностей 307
Количество загружений 8
Количество сочетаний нагрузок 23
Количество расчетных сочетаний 2
Общий вес 22,990 t
Размеры (метрические) 10,449 x 9,240 x 13,495 m
Размеры (имперские) 34.28 x 30.31 x 44.27 feet
Версия программы 5.21.00
