VIC OBDAM jest niezależną firmą produkującą konstrukcje stalowe, która realizuje kompleksowe i złożone projekty konstrukcji stalowych od momentu ich obliczeń aż do realizacji.
Konstrukcja i analiza

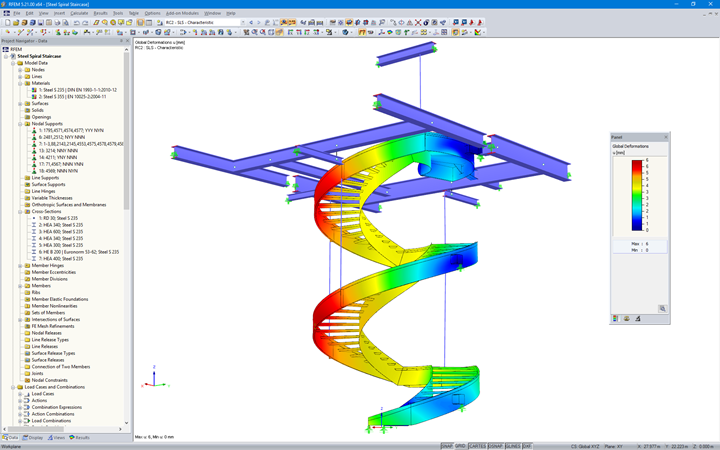

Projekt stanowił wyzwanie w projekcie kręcenia schodów. Do ostatecznego obliczenia konieczne było wykonanie kilku kroków. Musiało zostać obliczonych kilka modeli, które z jednej strony uwzględniały rozmiar odkształceń, z drugiej strony zawierały życzenia klienta. Jeder Schritt wurde mit dem Statikprogramm RFEM berechnet, mit dem es möglich war, kritische Elemente sichtbar zu machen. Po każdym kroku przeprowadzano optymalizację i stopniowo uzyskiwano wynik.

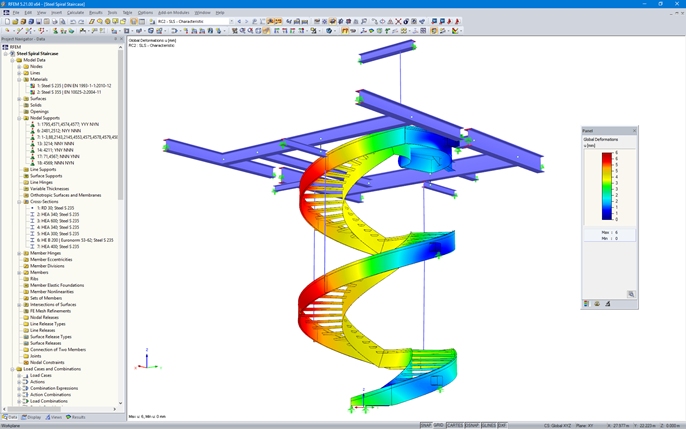

Cała klatka schodowa zachowuje się jak duża spiralna sprężyna. Odkształcenia musiały być zachowane w granicach, ponieważ cała poręcz była wykonana ze szkła.

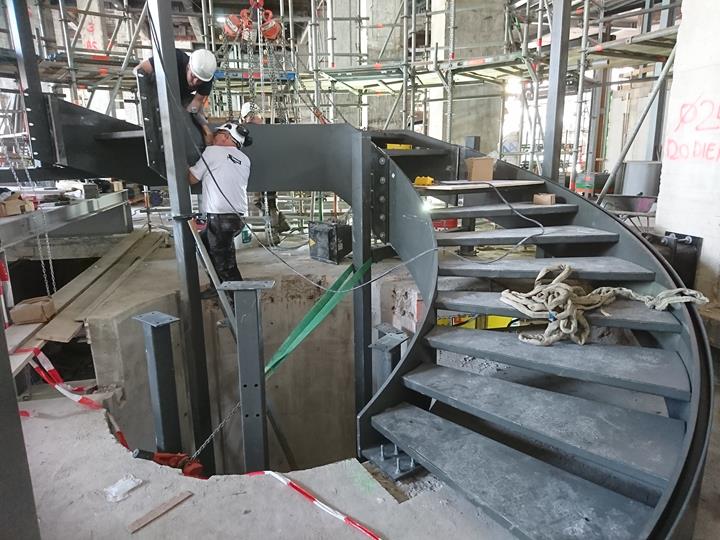

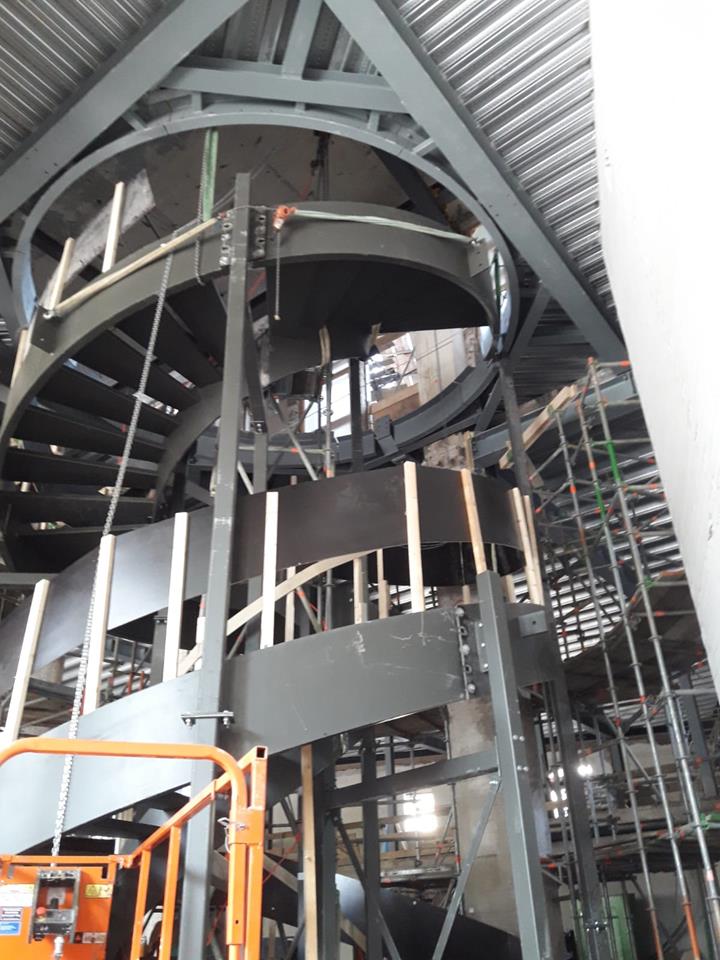

Schody są podwieszane za pomocą prętów rozciągających na suficie (pomiędzy betonową konstrukcją). W dolnej części okna znajdują się normalne kolumny. W celu określenia wpływu sztywności na zginanie podłogi należy uwzględnić odkształcenie stropu nad nią. Ta sztywność płyty wpływa na siłę rozciągającą występującą w prętach rozciąganych.
Na koniec przeprowadzono analizę dynamiczną, w której analizowano wpływ częstotliwości drgań własnych. W ten sposób można było oszacować drgania na całej spiralnej schodach.
Istotny był związek z istniejącymi elementami, ponieważ odkształcenie musiało być możliwie jak najmniejsze. Sztywność połączeń stalowych została przeanalizowana, a sztywność skręcania została przeniesiona do modelu obliczeniowego programu RFEM.
| Inżynieria konstrukcyjna i projektowanie | Vic Obdam Staalbouw BV, Obdam, Holandia |
