Ocelové točité schodiště v Amsterdamu, Nizozemsko

V roce 2017 pověřila skupina BAM společnost VIC OBDAM kompletní realizací projektu Kasbank (o celkové hmotnosti asi 334 t) v Amsterdamu. Tento projekt zahrnoval volně stojící točité schodiště z oceli.

Společnost VIC OBDAM je nezávislý dodavatel ocelových konstrukcí, který provádí kompletní projekty od výpočtu po realizaci.

Konstrukce a návrh

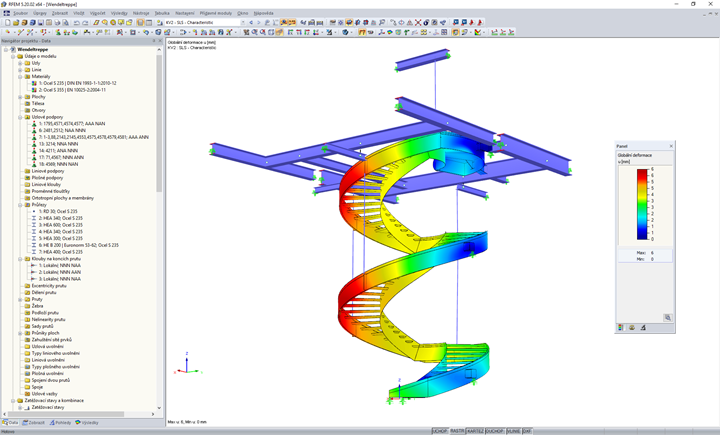

Jednou z výzev projektu točitého schodiště byl jeho návrh. Konečný návrh vyžadoval mnoho kroků. Bylo zapotřebí vypočítat několik modelů, které na jedné straně zohledňovaly velikost deformací a na druhé straně respektovaly přání zákazníka. Každý krok byl spočítán v programu pro statické výpočty RFEM, který umožňoval zobrazit kritické prvky. Po každém kroku byla provedena optimalizace, a tímto způsobem byl postupně stanoven konečný výsledek.

Celé schodiště se chová jako velká spirálová pružina. Deformace bylo třeba udržet v mezích, protože madlo bylo vyrobeno celé ze skla.

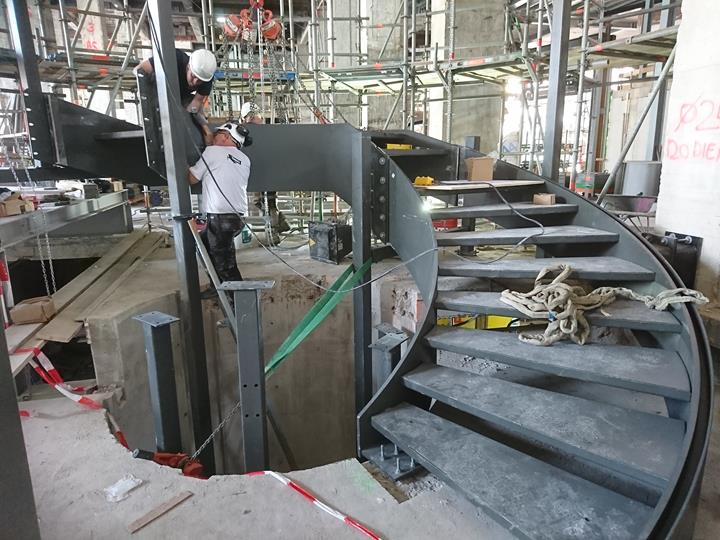

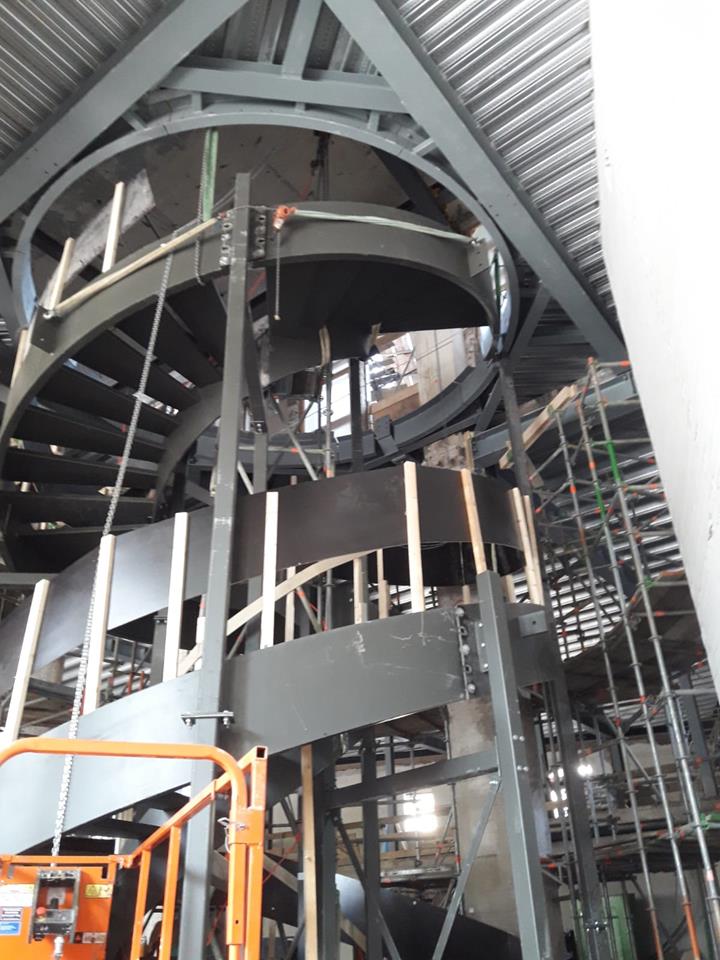

Schodiště je zavěšeno pomocí tahových prutů na stropní desku, která se rozpíná nad ním mezi betonovou konstrukcí. Na dolním konci schodů jsou umístěny sloupy. Při posouzení bylo třeba uvažovat deformaci výše položené stropní desky, a určit tak vliv její tuhosti v ohybu. Tuhost desky ovlivňuje tahovou sílu v tažených prutech.

Nakonec byla provedena také dynamická analýza, při které se vyšetřila vlastní frekvence konstrukce. Bylo tak možné zhodnotit kmitání v celém točitém schodišti.

Důležité bylo spojení se stávajícími prvky, protože deformace musela zůstat co nejmenší. Byla posouzena tuhost ocelových přípojů. Torzní tuhost pak byla zohledněna ve výpočetním modelu programu RFEM.

Statický výpočet a realizace
Vic Obdam Staalbouw BV, Obdam, Nizozemsko


Specifikace projektu

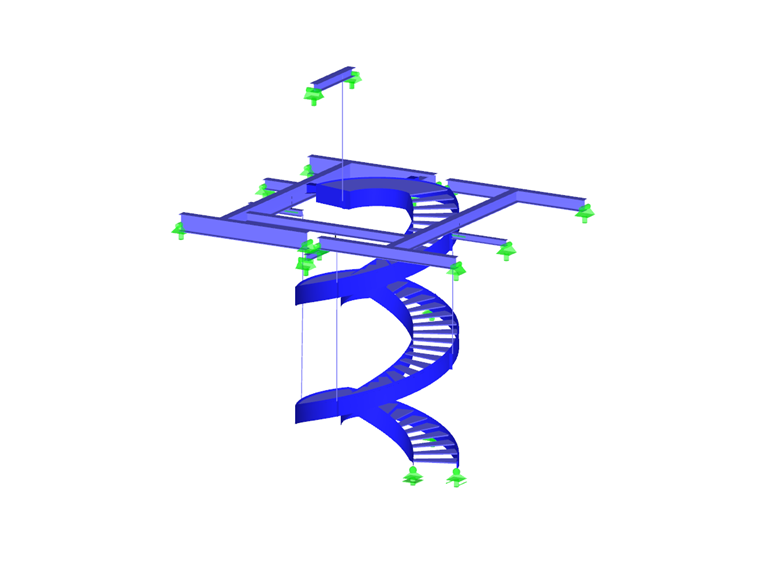

Údaje o modelu

Počet uzlů 4583
Počet linií 1274
Počet prutů 37
Počet ploch 307
Počet zatěžovacích stavů 8
Počet kombinací zatížení 23
Počet kombinací výsledků 2
Celková hmotnost 22,990 t
Rozměry (metrické) 10,449 x 9,240 x 13,495 m
Rozměry (imperiální) 34.28 x 30.31 x 44.27 feet
Verze programu 5.21.00
