Escalier acier en colimaçon à Amsterdam, Pays-Bas

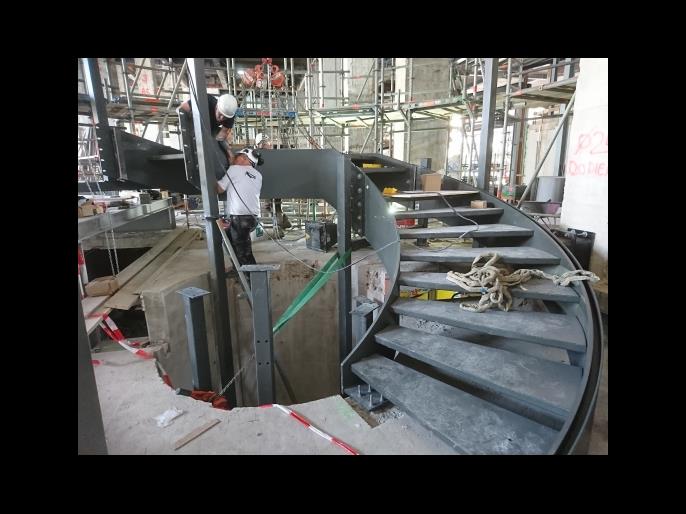

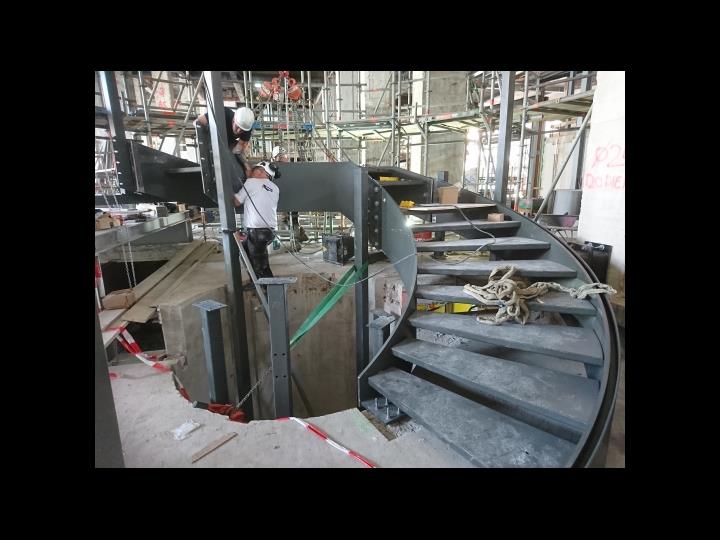

La société BAM avait confié en 2017 à l'entreprise VIC OBDAM la réalisation complète d'un projet pour la Kas Bank (poids total : 334 t) à Amsterdam. Ce projet incluait notamment un escalier acier en colimaçon autoportant.

VIC OBDAM est une entreprise de construction métallique indépendante qui réalise des projets complexes en acier dans leur intégralité, du calcul à l'exécution.

Conception et construction

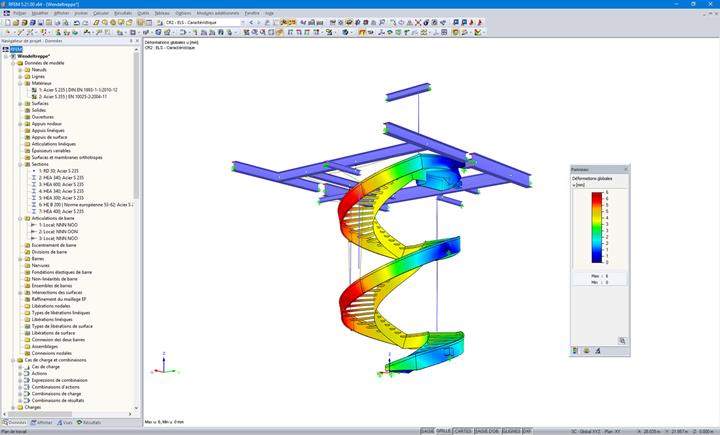

La conception de cet escalier en colimaçon a constitué un véritable défi au cours de ce projet et plusieurs étapes ont dû être franchies jusqu'au résultat final de la conception. Plusieurs modèles qui devaient à la fois considérer la taille des déformations et répondre aux souhaits du client ont en effet dû être calculés. Chaque étape été calculée à l'aide du logiciel de calcul de structures RFEM, qui a permis de visualiser les éléments critiques. Une optimisation a été effectuée après chaque étape et le résultat ainsi obtenu progressivement.

Cet escalier se comporte comme un grand ressort en spirale. Les déformations ont dû être maintenues dans certaines limites car la main courante a été fabriquée en verre.

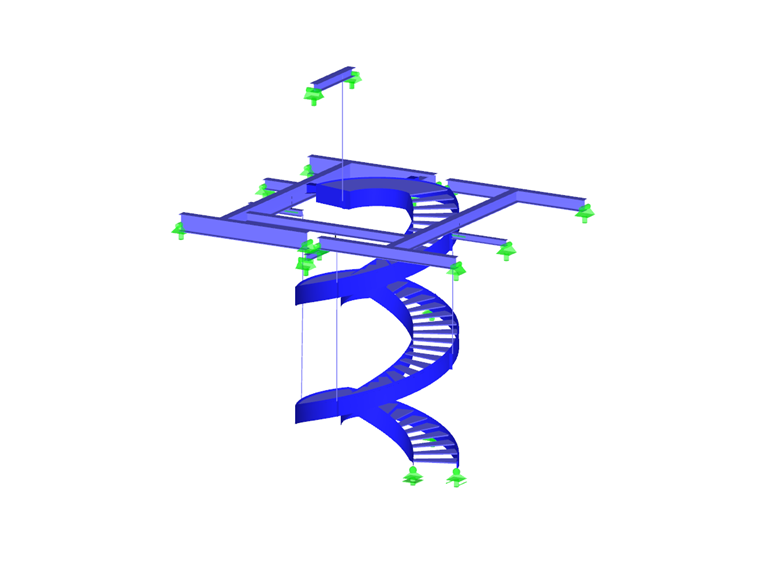

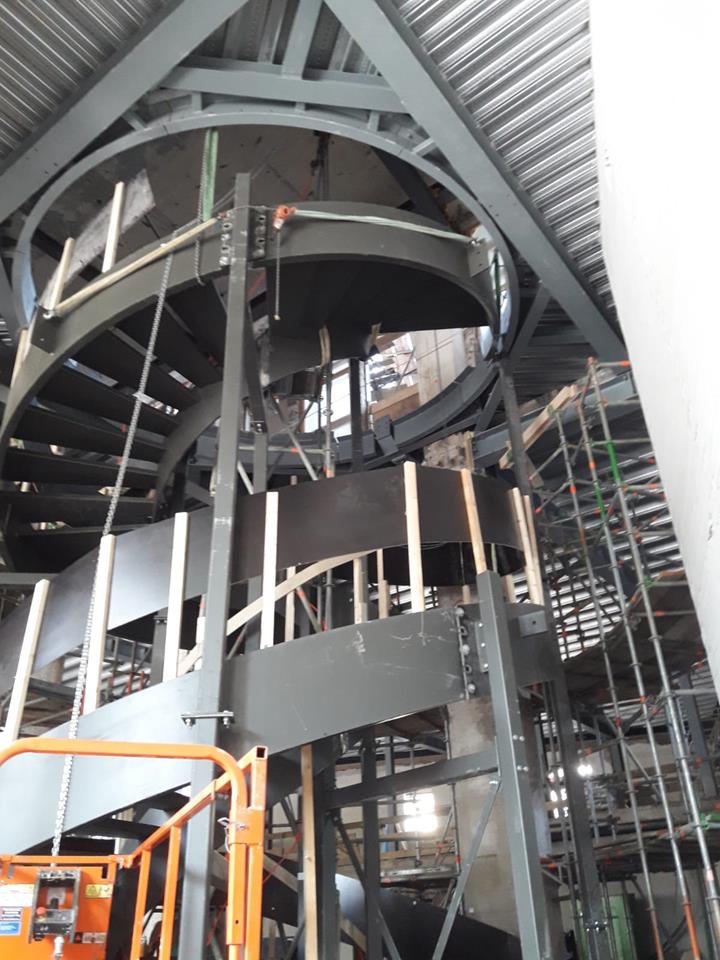

L'escalier est suspendu au plafond (qui s'étend entre une structure en béton) à l'aide de barres en traction. Par ailleurs, des poteaux normaux ont été installés au bas des marches. La déformation de ce plafond devait être considérée afin de déterminer l'influence de sa rigidité en flexion. La rigidité de ce plafond a en effet un impact sur l'effort de traction qui s'exerce sur les barres en traction.

L'influence de la fréquence propre a en outre été étudiée grâce à une analyse dynamique, ce qui a permis d'estimer les vibrations dans l'escalier.

Les connexions entre cette nouvelle structure et les éléments existants constituaient un aspect important car les déformations devaient être aussi faibles que possible. La rigidité des assemblages acier a été analysée, puis la rigidité en torsion a été transférée au modèle de calcul RFEM.

Calcul de structure et réalisation
Vic Obdam Staalbouw BV, Obdam, Pays-Bas


Spécifications du projet

Données de modèle

Nombre de nœuds 4583
Nombre de lignes 1274
Nombre de barres 37
Nombre de surfaces 307
Nombre de cas de charge 8
Nombre de combinaisons de charges 23
Nombre de combinaisons de résultats 2
Poids total 22,990 t
Dimensions (métrique) 10,449 x 9,240 x 13,495 m
Dimensions (impériales) 34.28 x 30.31 x 44.27 feet
Version du logiciel 5.21.00
