Escada em caracol de aço em Amesterdão, Holanda

Projeto de cliente da Dlubal

Planeamento estrutural e execução
Vic Obdam Staalbouw BV, Obdam, Holanda

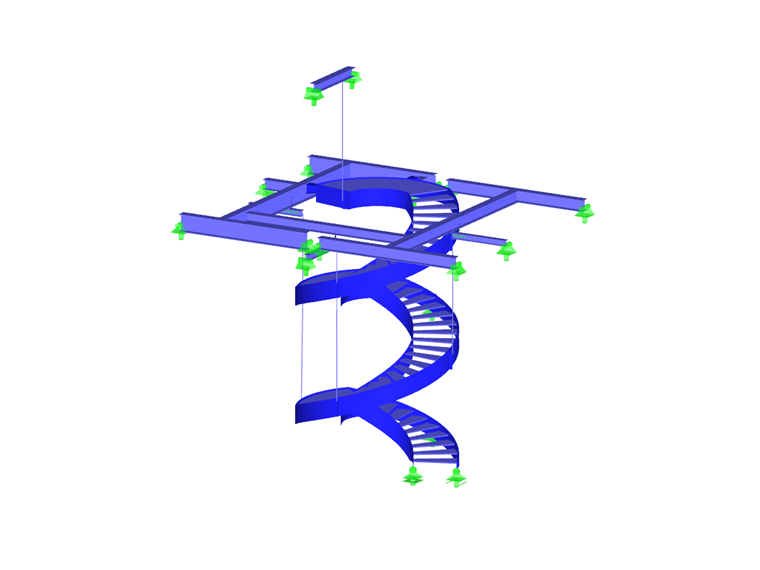

Dados do modelo da escada em caracol

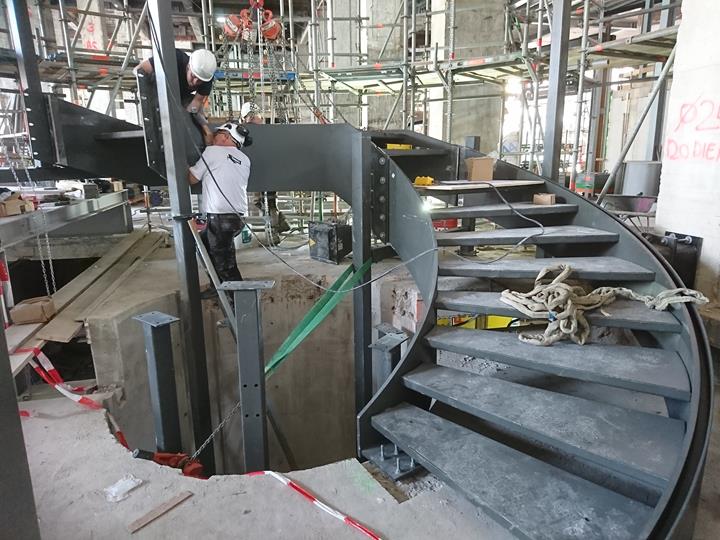

Em 2017, a VIC OBDAM foi encarregada pela BAM com a relização completa do projeto Kasbank (peso total de ca. de 334 t) em Amesterdão. Este projeto incluiu uma escada em caracol isolada de aço.

A VIC OBDAM é uma empresa independente de construção em aço que implementa projetos de aço completos e complexos desde o cálculo até à execução.

Construção e dimensionamento

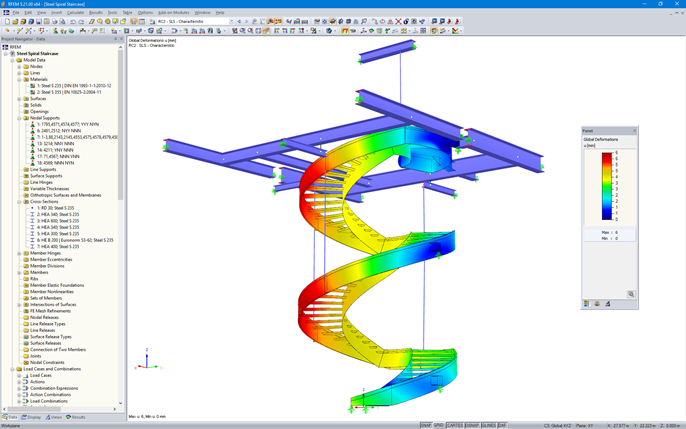

Um dos desafios deste projeto foi o dimensionamento da escada em caracol. Para chegar ao dimensionamento final, foram necessários vários passos. Vários modelos tiveram de ser calculados para que, por um lado, fossem consideradas as dimensões das deformações e, por outro lado, estivessem contidos os desejos do cliente. Cada passo foi calculado com o programa de análise estrutural RFEM, com o qual foi possível visualizar os elementos críticos. Após cada passo, foi realizada uma otimização e o resultado foi obtido gradualmente.

A escada no seu todo comporta-se como uma mola grande em caracol. As deformações tiveram de ser mantidas dentro dos limites, porque todo o corrimão foi feito em vidro.

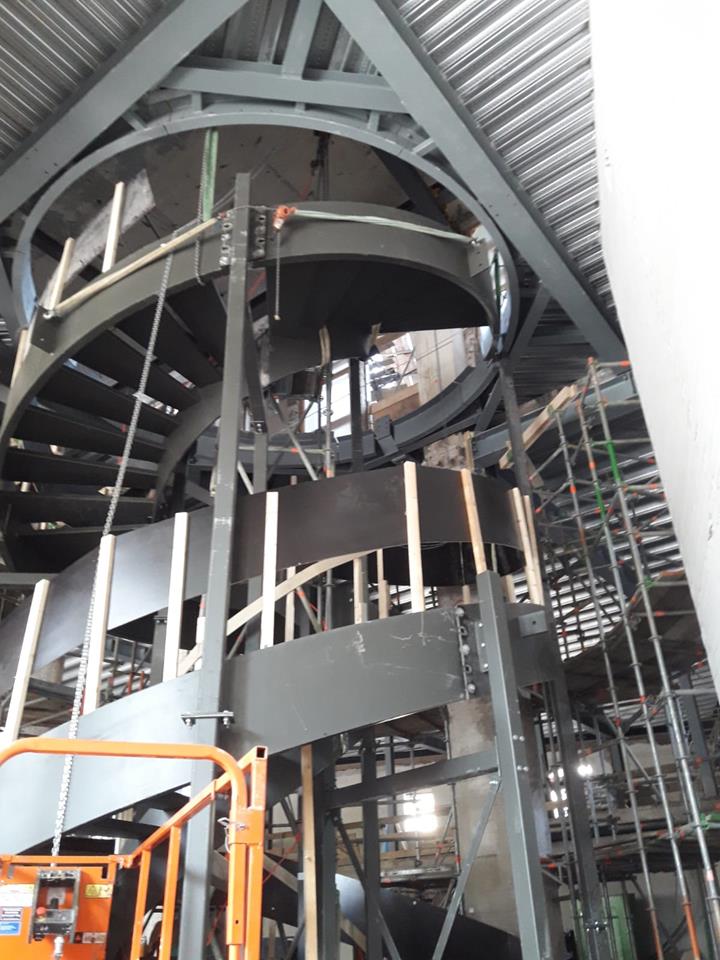

A escada está suspensa através de tirantes no teto por cima (que se estende entre uma estrutura de betão). Na extremidade inferior dos degraus encontram-se pilares normais. A deformação do teto acima teve de ser considerada para determinar a influência da resistência à flexão do teto. Esta rigidez do teto influencia a força de tração que ocorre nos tirantes.

Por fim, foi realizada uma análise dinâmica, que examinou a influência da frequência natural. Assim foi possível estimar as vibrações ao longo da escada em caracol.

A ligação com os elementos existentes foi importante uma vez que a deformação tinha de ser mantida o mais pequena possível. A rigidez das ligações de aço foi analisada e a rigidez à torção foi transferida para o modelo de cálculo do RFEM.
