VIC OBDAM è una società indipendente di costruzioni in acciaio che completa progetti di acciaio complessi dalla progettazione all'installazione.
Progettazione e realizzazione

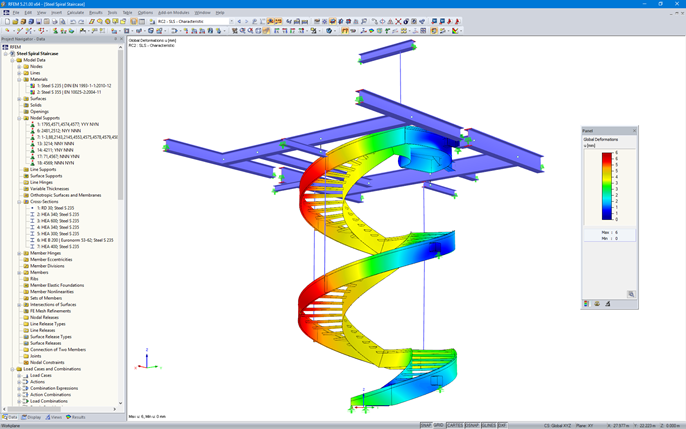

Una delle sfide principali di questo progetto è stata la progettazione della scala a chiocciola. Per raggiungere il progetto finale, sono stati necessari diversi passaggi intermedi. È stato necessario calcolare diversi modelli, tenendo conto del totale della deformazione oltre a soddisfare i desideri estetici del cliente. Ogni modello è stato calcolato nel software di analisi strutturale RFEM che ha permesso di visualizzare chiaramente le aree critiche. Dopo ogni passaggio, è stata eseguita una fase di ottimizzazione che ha portato alla progettazione definitiva.
La struttura della scala si comporta come una grande molla a spirale. Le deformazioni dovevano essere mantenute entro i limiti perché l'intero corrimano era in vetro.

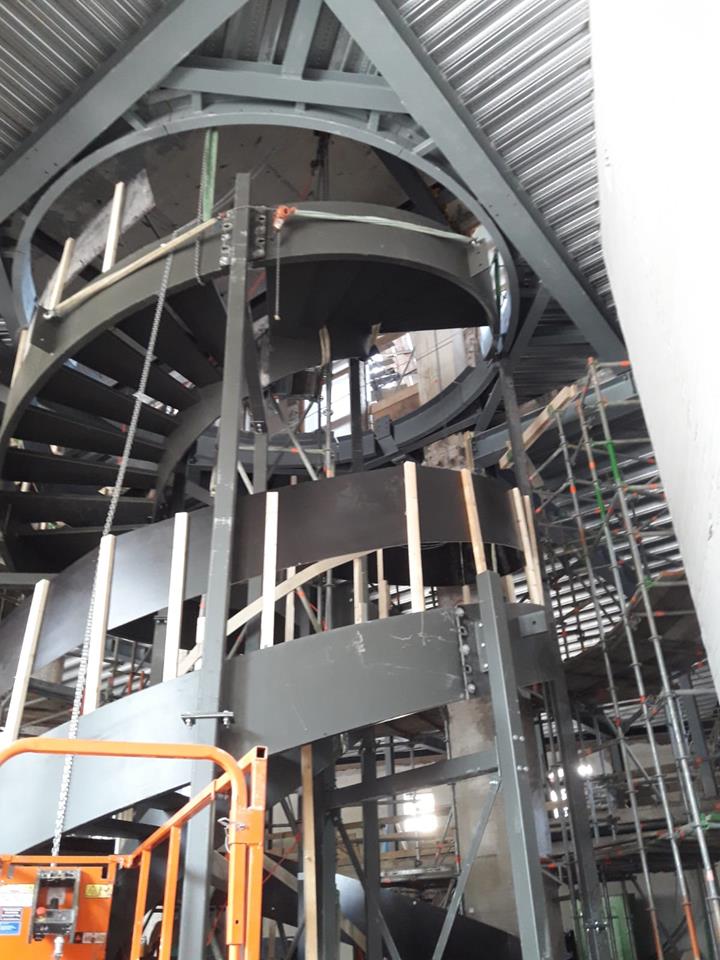

La scala è sospesa da aste tese fissate all'ultimo piano che si estende tra una struttura in cemento armato. I vincoli esterni a incastro si trovano nella parte inferiore delle scale. La deformazione dell'ultimo piano è stata considerata per determinare l'influenza della rigidezza flessionale del pavimento. Questa rigidezza influisce sulla forza di trazione nelle aste tese.
È stata inoltre eseguita un'analisi dinamica per determinare la frequenza naturale della struttura. Quindi è stato possibile stimare le vibrazioni per la scala a chiocciola.
Anche i collegamenti degli elementi sono stati un obiettivo importante per garantire che le deformazioni fossero minime. Le rigidezze dei collegamenti in acciaio sono state analizzate e la rigidezza rotazionale è stata inclusa nel modello RFEM.
