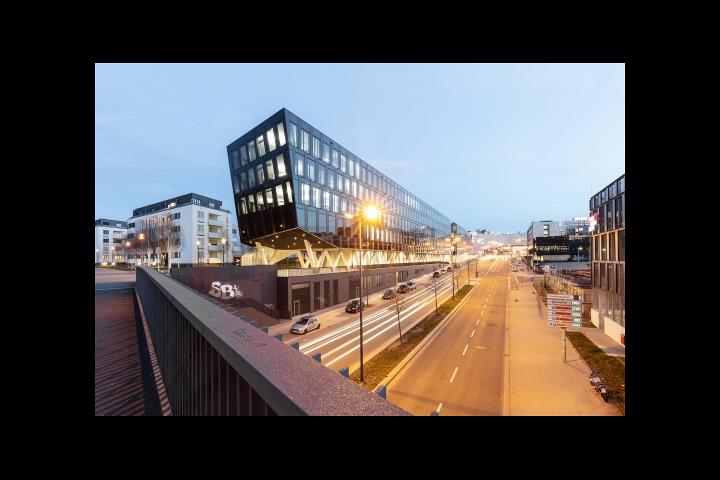

Офисное здание Funke Media, Эссен, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Проект строительства новой корпоративной штаб-квартиры инициировала сама компания Funke Media Group со штаб-квартирой в Эссене, Германия, поскольку хотела разместить около 1000 своих сотрудников недалеко от важной транспортной развязки в центре города. Данный офисный комплекс состоит из трех зданий общей площадью 37 000 м², а также гаража на 300 автомобилей.

Инвестор KK Berliner Platz 1 Entwicklungsgesellschaft mbH & Co. KG
Rüttenscheider Straße 62
45130 Эссен, Германия
Генеральные подрядчики - совместное предприятие AllesWirdGut Architektur ZT GmbH, Вена, Австрия
www.awg.at

FCP - Fritsch, Chiari & Partner ZT GmbH
(Проектирование конструкций, Управление проектом, Расчет колебаний)
www.fcp.at

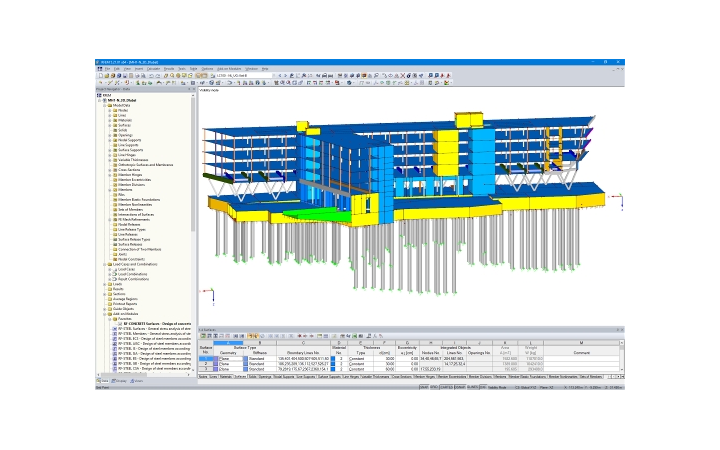

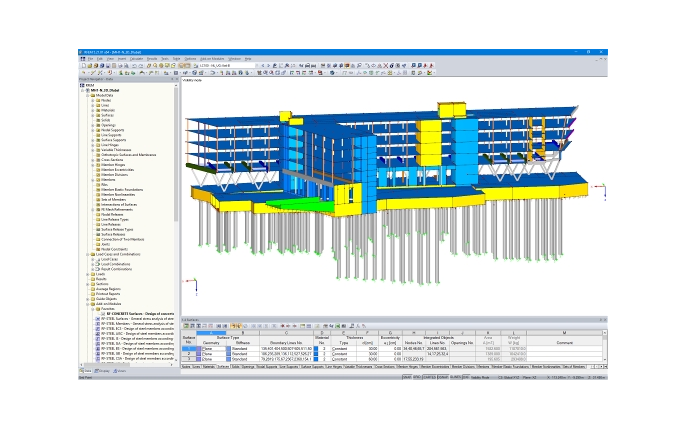

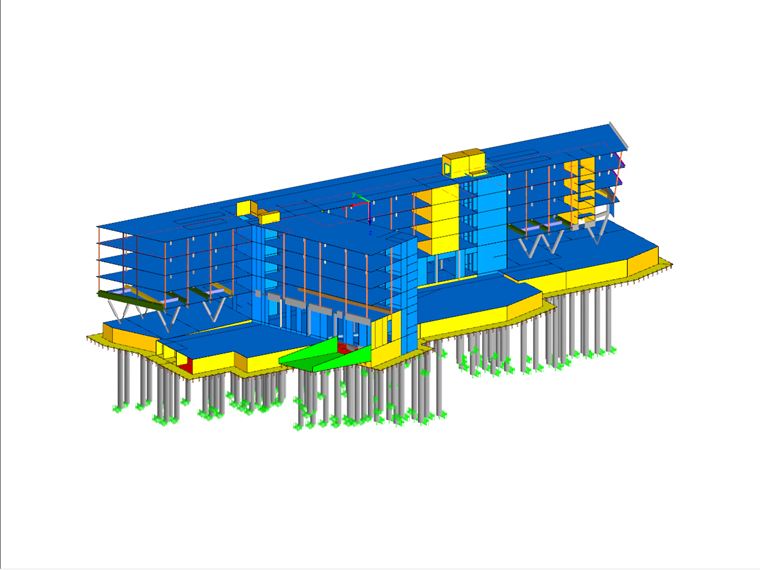

Данные о модели (включая буронабивные сваи)

Модель

Для разработки этого, удостоенного премии, архитектурного проекта, была в качестве главного подрядчика выбрана компания FCP в совместном предприятии с AllesWirdGut Architektur. Строительство здания началось в конце 2015 года и его предполагаемое завершение было назначено на январь 2019 года.

Офисное здание Funke Media состоит из двух конструкции удлиненной формы с соединительным туннелем и мостом. Далее в комплекс зданий входит также круговая башня с дополнительной стальной конструкцией и медиафасадом. Здания с 6 или 7 наземными этажами рассчитывались в качестве рамочной конструкции, состоящей из плоских железобетонных плит и колонн, а также стен жесткости в подъездной зоне.

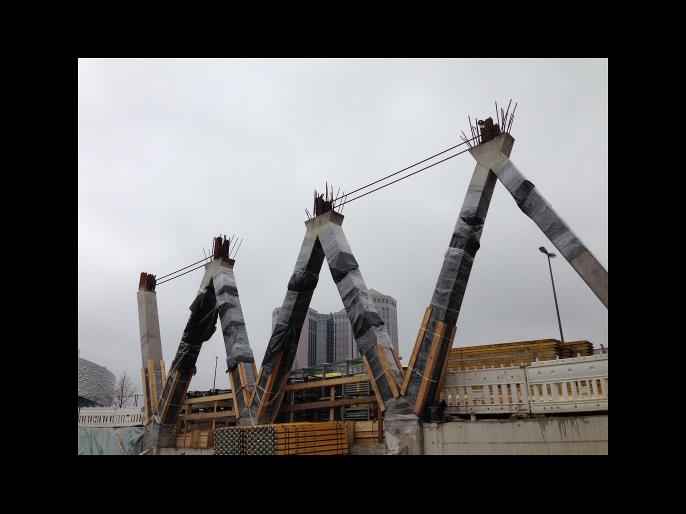

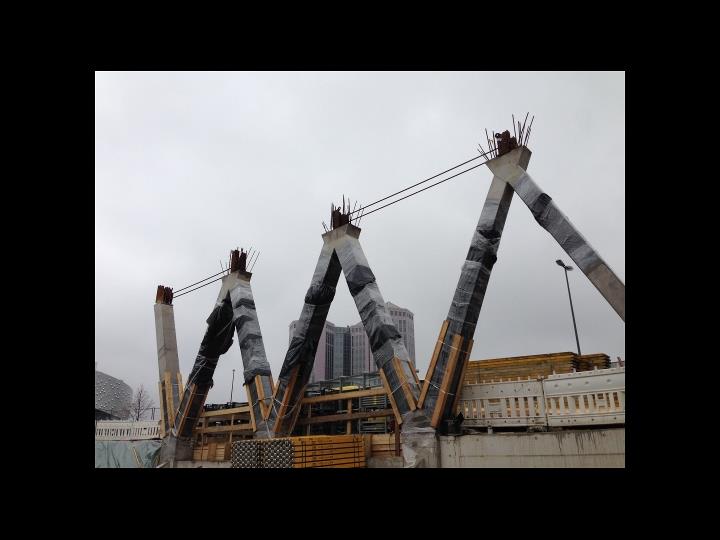

Уникальными архитектурными элементами данной конструкции являются V-образные колонны на цокольном этаже обоих зданий, которые создают впечатление, что вся монолитная конструкция здания «плывет» на этом открытом этаже. Сами V-образные колонны затем пересекают ортогональные опорные балки здания, вследствие чего, те нуждаются в наличии массивных стальных компонентов. Кроме того, в ходе расчета далее выявилось, что чрезвычайно сложной задачей будет и само армирование колонн, их соединение, а также достижение класса прочности бетона C50/60. Для устранения данных трудностей, решила строительная компания создать предварительный расчет V-образных колонн, целью которого было определение потенциальных проблем (опалубка, установка армирования, трамбование бетона и т.д.) и разработка проектного плана для достижения оптимальных результатов.

Очередное техническое затруднение представляла и конструкция туннеля мелкого заложения (для соединительного туннеля и аварийного выхода), которая находится под обоими зданиями. Потому, было для достижения допустимого давления грунта и, что еще более важно, сохранения минимальных затрат на строительство, необходимо применить в конструкции комбинированный свайно-ростверковый фундамент (KPP). Затем, были для ограничения осадки, все буронабивные сваи диаметром 120 см, которые находились вдоль туннеля мелкого заложения (т.е. в местах, где почвенный покров от нижнего края плиты перекрытия составлял только 1,0 м), расширены до жесткого слоя грунта, и таким образом стали выполнять также роль «жеской опоры». К тому же, для контроля правильности расчетов осадки конструкции, проводились в подземных туннелях регулярные (ночные) обследования. Во избежание колебаний, снимались все требуемые показатели в близости аварийного выхода.

На этапах планирования и проектирования офисного здания, являлся особым затруднением не только фундамент, но и сложность несущей конструкции. Потому, для сокращения времени строительства и минимизации затрат потребовалось употребить современные инженерные знания.

Расположение проекта

Friedrichstrasse 34-38
45128 Эссен
