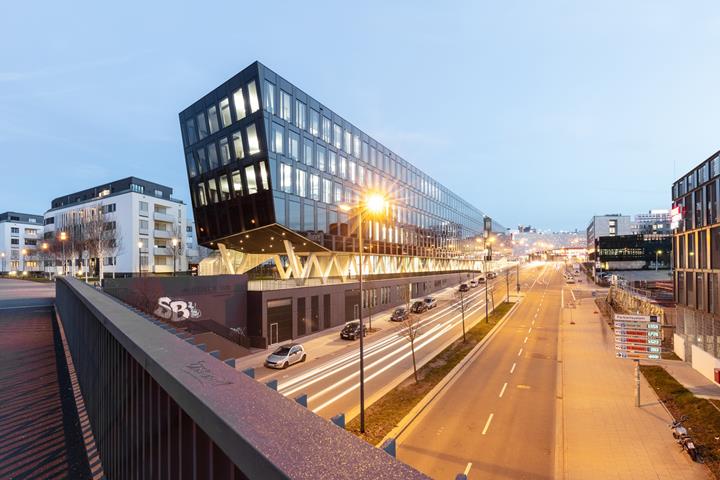

Funke Media Office - widok od strony ulicy (© AllesWirdGut, Tschinkersten fotografie)
-
01

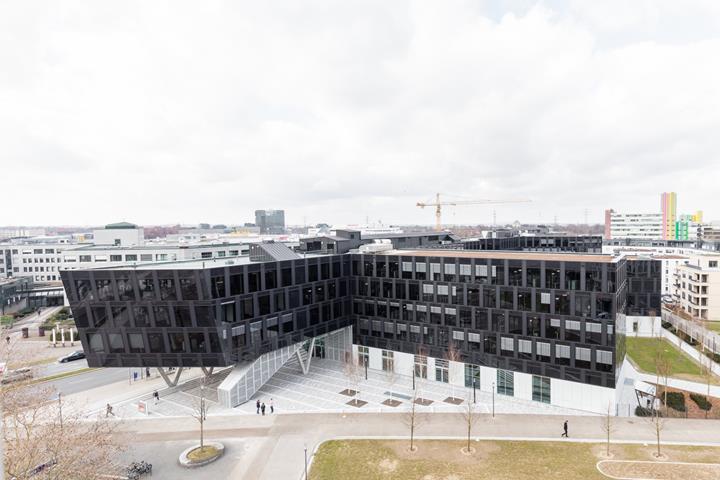

Funke Media Office, widok z tyłu (© AllesWirdGut, Tschinkersten fotografie)
-
01

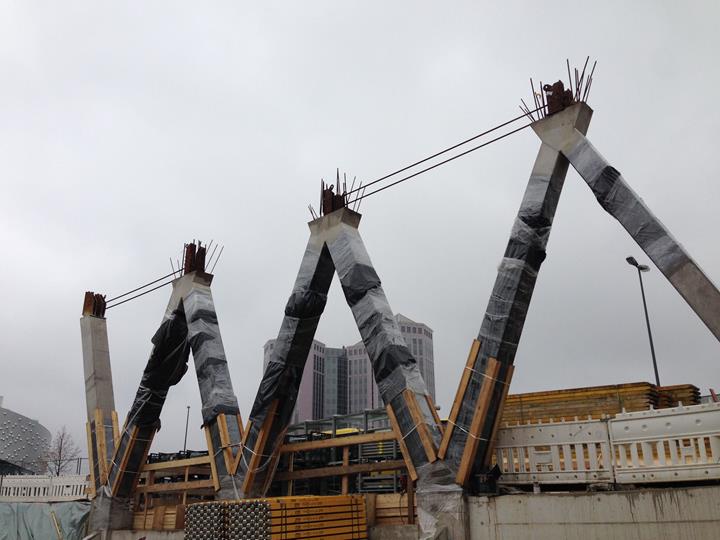

V - słupy w budowie (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
01

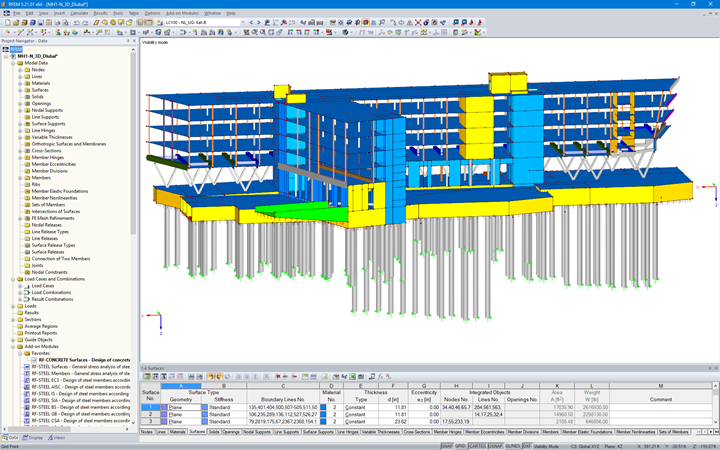

Model 3D biura Funke Media w RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
01

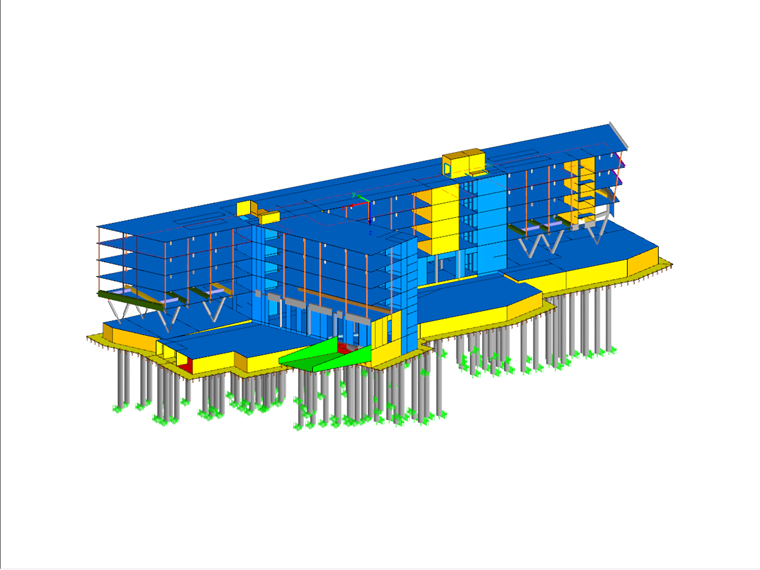

Funke Media Office, Essen, Niemcy
-
01
Oprogramowanie firmy Dlubal do obliczeń i wymiarowania konstrukcji żelbetowych
-
02
Funke Media Office, widok z tyłu (© AllesWirdGut, Tschinkersten fotografie)
-
02
Funke Media Office - widok od strony ulicy (© AllesWirdGut, Tschinkersten fotografie)
-
02
V - słupy w budowie (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
02
Model 3D biura Funke Media w RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
02
Funke Media Office, Essen, Niemcy
-
03
V - słupy w budowie (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
03
Funke Media Office - widok od strony ulicy (© AllesWirdGut, Tschinkersten fotografie)
-
03
Funke Media Office, widok z tyłu (© AllesWirdGut, Tschinkersten fotografie)
-
03
Model 3D biura Funke Media w RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
03
Funke Media Office, Essen, Niemcy
-
05
Model 3D biura Funke Media w RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
05
Funke Media Office - widok od strony ulicy (© AllesWirdGut, Tschinkersten fotografie)
-
05
Funke Media Office, widok z tyłu (© AllesWirdGut, Tschinkersten fotografie)
-
05
V - słupy w budowie (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
05
Funke Media Office, Essen, Niemcy
Firma Funke Media Group z siedzibą w Essen w Niemczech zainicjowała nowy projekt budowy centrali korporacyjnej, który pomieści około 1000 pracowników w ważnym punkcie komunikacyjnym w centrum miasta. Kompleks trzech budynków obejmuje łącznie 37 000 m² oraz 300 miejsc parkingowych.
| Klient |
KK Berliner Platz 1 Entwicklungsgesellschaft mbH & Co. KG Rüttenscheider Straße 62 45130 Essen, Niemcy |
| Generalne wykonawstwo - Joint Venture |
AllesWirdGut Architektur ZT GmbH, Wiedeń, Austria www.awg.at FCP - Fritsch, Chiari & Partner ZT GmbH (Structural Engineering, Project Management, Vibration Analysis) www.fcp.at |
Dane modelu (ze stosami wierceniowymi)
Model
Za tę wielokrotnie nagradzaną projekt architektoniczny FCP została zatrudniona jako generalny wykonawca wspólnego przedsięwzięcia z AllesWirdGut Architektur. Budowa rozpoczęła się pod koniec 2015 r., A zakończyła w styczniu 2019 r.
Biuro Funke Media posiada podłużną podwójną konstrukcję z tunelem łączącym, a także okrągłą wieżę medialną z dodatkową konstrukcją stalową i fasadą nośną. Budynki z 6 do 7 kondygnacjami nadziemnymi są zaprojektowane jako konstrukcje szkieletowe z płyt żelbetowych, słupów i ścian osłonowych w strefach dostępu.
Wyjątkowe elementy architektoniczne stanowią słupy w kształcie litery V na podwójnej konstrukcji parteru. Kolumny w kształcie litery SB w kształcie litery V sprawiają wrażenie "pływającej" konstrukcji monolitycznej na otwartej kondygnacji. W tym celu słupy w kształcie litery V przecinają prostopadłe belki podpierające budynku wymagające dużych elementów stalowych. Dodatkowo zbrojenie słupów, ich połączenia i osiągnięcie wytrzymałości betonu C50/60 stanowiło nie lada wyzwanie. Aby rozwiązać ten problem, firma budowlana opracowała wstępne obliczenia słupów w kształcie litery V, aby określić potencjalne problemy (deskowanie, montaż zbrojenia, ubijanie betonu itp.) Oraz plan obliczeniowy dla uzyskania optymalnych wyników.
Płytka konstrukcja metra (tunel i wyjście awaryjne) znajdująca się pod budynkiem stanowiła kolejne wyzwanie techniczne. W celu minimalizacji rozplanowania budynku potrzebna była kombinowana podpora paliowo-tratowa (KPP) w celu osiągnięcia dopuszczalnego nacisku gruntu, a co ważniejsze, W celu ograniczenia osadzania się, otwory o średnicy 120 cm wzdłuż konstrukcji metra (pokrywające tylko 1,0 m od dolnej krawędzi płyty fundamentowej) zostały rozszerzone do sztywnej głębokości warstwy gruntu i posłużyły jako "podpora sztywna". Regularne (nocne) kontrole w podziemnym tunelu monitorowały obliczenia osadnicze. Aby zapobiec wibracjom, w pobliżu wyjścia awaryjnego podjęto działania.
Podstawa i złożoność konstrukcji nośnej stanowiły szczególne wyzwanie zarówno w fazie planowania, jak i projektowania. Wymagało to zaawansowanej wiedzy inżynierskiej, aby zminimalizować czas i koszty związane z konstrukcją.
Lokalizacja projektu
Friedrichstrasse 34–38Skomentuj...
