Sídlo mediální skupiny Funke Mediengruppe, Essen, Německo
Projekt zákazníka
-
01
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
![Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)]()
01

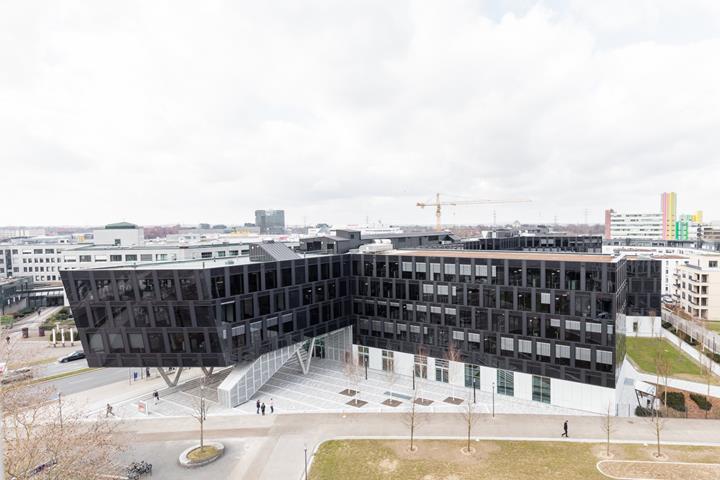

Obrázek - Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)
-
![V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
01

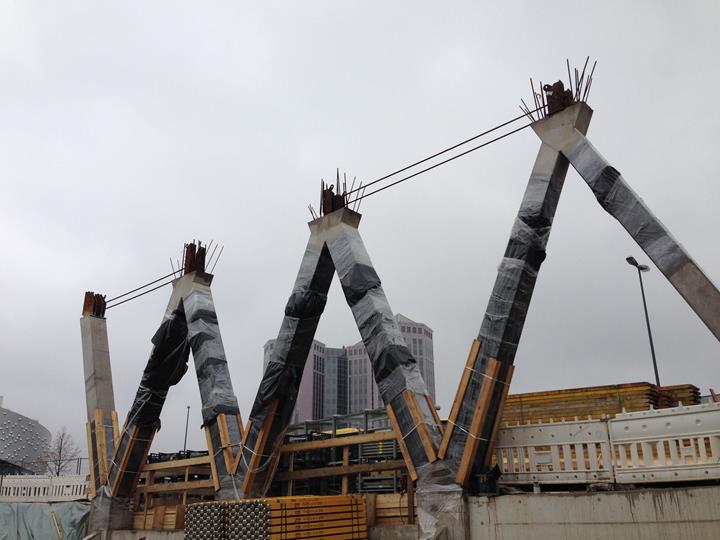

Obrázek - V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
01

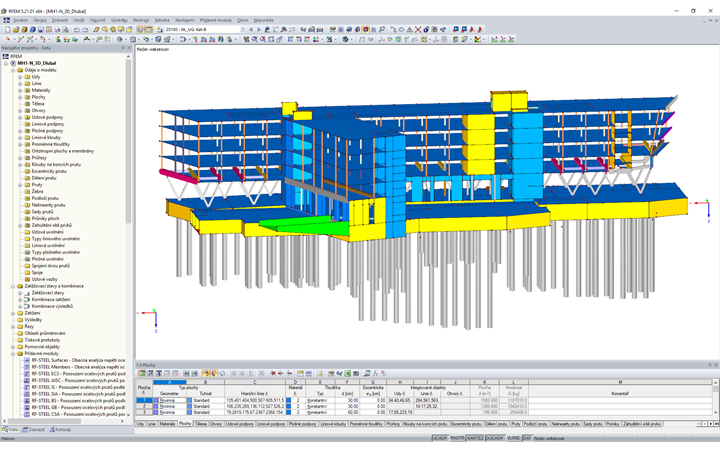

Obrázek - 3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Sídlo mediální skupiny Funke Mediengruppe, Essen, Německo]()
01
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
02
Obrázek - Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)
-
![Pohled na sídlo Funke Mediengruppe z ulice (© AllesWirdGut, Tschinkersten fotografie)]()
02
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
![V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
02
Obrázek - V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
02
Obrázek - 3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Sídlo mediální skupiny Funke Mediengruppe, Essen, Německo]()
02
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
03
Obrázek - V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Pohled na sídlo Funke Mediengruppe z ulice (© AllesWirdGut, Tschinkersten fotografie)]()
03
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
![Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)]()
03
Obrázek - Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)
-
![3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
03
Obrázek - 3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Sídlo mediální skupiny Funke Mediengruppe, Essen, Německo]()
03
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
05
Obrázek - 3D model Funke Media Office v programu RFEM (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Pohled na sídlo Funke Mediengruppe z ulice (© AllesWirdGut, Tschinkersten fotografie)]()
05
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
-
![Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)]()
05
Obrázek - Zadní pohled na Funke Media Office (© AllesWirdGut, Tschinkersten fotografie)
-
![V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)]()
05
Obrázek - V-sloupy ve výstavbě (© FCP - Fritsch, Chiari & Partner ZT GmbH)
-
![Sídlo mediální skupiny Funke Mediengruppe, Essen, Německo]()
05
Obrázek - Zákaznický projekt realizovaný v programu RFEM pro statické výpočty
Skupina FUNKE Mediengruppe se sídlem v Essenu v německém Porúří vypsala zakázku na výstavbu nové podnikové centrály pro cca 1 000 zaměstnanců na důležitém dopravním uzlu v centru města. Komplex se skládá ze tří objektů s celkovou podlažní plochou 37 000 m² a s 300 parkovacími místy.
| Investor |
KK Berliner Platz 1 Entwicklungsgesellschaft mbH & Co. KG Rüttenscheider Straße 62 45130 Essen, Německo |
| Generální dodavatelé - joint venture |
AllesWirdGut Architektur ZT GmbH, Vídeň, Rakousko www.awg.at FCP - Fritsch, Chiari & Partner ZT GmbH (statika, řízení projektu, analýza vibrací) www.fcp.at |

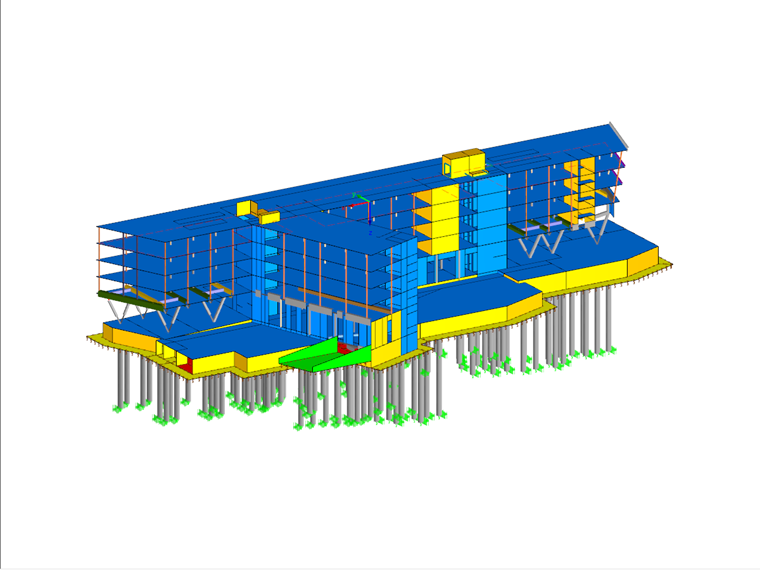

Údaje o modelu konstrukce (s vrtanými piloty)
Model
Autory vítězného projektu v architektonické soutěži a generálními dodavateli stavby byly FCP v joint venture se společností AllesWirdGut Architektur. Stavba byla zahájena na konci roku 2015 a předána svým uživatelům v lednu 2019.
Komplex sídla mediální skupiny Funke Mediengruppe se skládá z podlouhlé dvojité konstrukce se spojovacím tunelem a mostem a dále z kruhové mediální věže s nastavenou ocelovou konstrukcí a mediální fasádou. Budovy s 6, respektive 7 nadzemními podlažími jsou navrženy jako skeletové stavby ze železobetonu s plochými stropními deskami, se sloupy a s výztužnými stěnami v přístupových zónách.
Jedinečné architektonické prvky představují sloupy ve tvaru písmene V třídy pohledového betonu SB3, které jsou umístěny v přízemí dvojité konstrukce. Otevřené přízemí vytváří díky jemně působícím V-sloupům dojem, že se monolitická konstrukce nad ním téměř „vznáší“. V-sloupy se přitom protínají s ortogonálními průvlaky konstrukce, a v uzlech tak bylo třeba použít masivní ocelové prvky. Stejně tak představovalo mimořádnou výzvu vyztužení sloupů, jejich připojení a použití betonu třídy pevnosti C50/60. Pro vyloučení komplikací vytvořila stavební společnost vedle projektového návrhu model V-sloupů, který umožnil lokalizovat případné realizační problémy (bednění, instalace výztuže, zhutňování betonu apod.), zohlednit je v projektu, a nakonec tak dosáhnout optimálního výsledku.
Další technickou výzvu představovala stavba metra (tunelu a nouzového východu) v nevelké hloubce pod dvojitou konstrukcí. Jako nezbytné se tak ukázalo kombinované založení konstrukce na deskách a pilotách, které by umožnilo dodržet dovolená napětí v základové spáře a které by dále zajistilo jednotné sedání konstrukce. Piloty o průměru 120 cm podél konstrukce podzemní dráhy (nadnásyp pouze 1,0 m od spodního okraje podkladní desky) byly vrtány do hloubky, v níž byla dosažena pevnější vrstva podloží, aby piloty díky menšímu sedání působily jako „tuhé opěry“. Pravidelná (noční) kontrolní měření v tunelu podzemní dráhy potvrdila výpočty sedání. V blízkosti nouzového východu byla dále učiněna opatření na ochranu proti otřesům.
Založení stavby a složitost nosné konstrukce představovaly náročné úkoly jak při projektování tak při realizaci a vyžadovaly vyspělé odborné znalosti a zkušenosti, aby mohla být rámcově dodržena plánovaná doba výstavby i náklady.
