Funke Media Office, 德国埃森梅地亚中心

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

总部位于德国鲁尔区埃森的 Funke Media Group 集团兴建了一个新的公司总部办公建筑,该项目将在市中心的一个重要交通枢纽容纳约 1000 名员工。 该建筑群由三栋建筑组成,总建筑面积为 37,000m²,还有一个可容纳 300 辆汽车的停车场。

投资商 KK Berliner Platz 1 Entwicklungsgesellschaft mbH&Co。KG
RüttenscheiderStraße62
45130德国埃森
总承包商 - 合资企业 AllesWirdGut Architektur ZT GmbH,奥地利维也纳
www.awg.at

FCP - Fritsch,Chiari&Partner ZT GmbH
(结构工程,项目管理,振动分析)
www.fcp.at

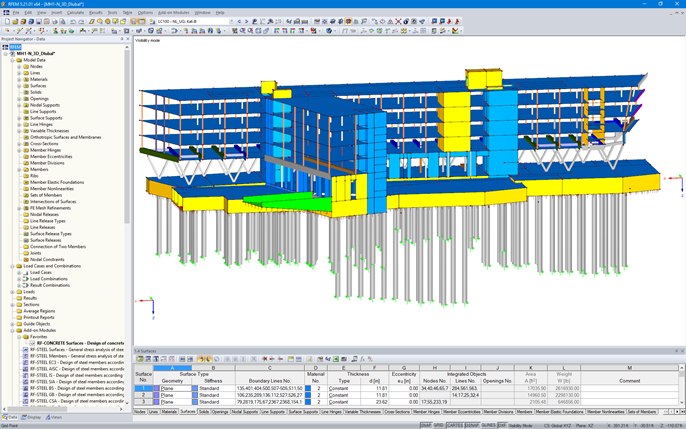

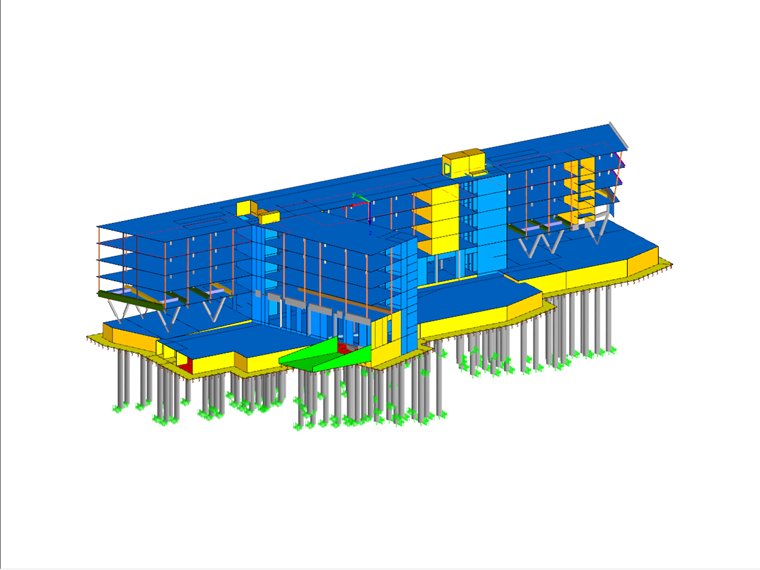

模型数据(带孔桩)

模型

在这个获奖的建筑项目中,FCP被聘为AllesWirdGut Architektur合资公司的总承包商。 施工于2015年底开始,2019年1月完工。

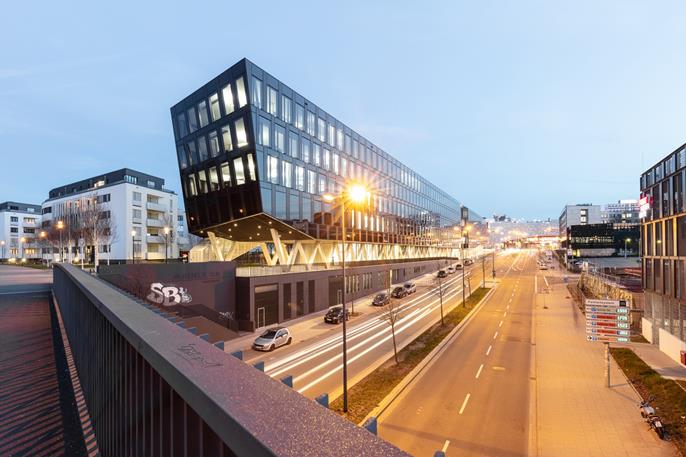

Funke Media办公室包括一个带有连接桥隧道的细长双层结构,以及一个带有辅助钢结构和介质立面的圆形介质塔。 建筑面积为6~7层的建筑物为框架结构,由钢筋混凝土板,柱子和在入口区的剪力墙组成。

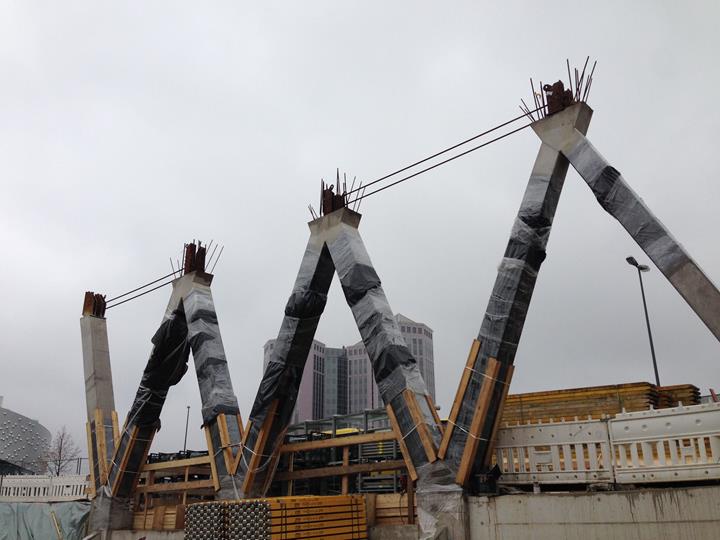

独特的建筑设计元素是双层结构底层的V形柱。 SB3品质的V形柱在这层敞开的楼层上给人一种“漂浮”整体结构的印象。 对于这种设计,V形柱与建筑物的正交支座梁相交,这些梁需要大量的钢结构构件。 此外,柱子的配筋,连接以及混凝土设计强度等级C50/60是一个非常复杂的挑战。 为了解决这个问题,建筑公司对V形柱进行了初步设计,确定了潜在的问题(模板,钢筋的安装,混凝土的压实等)以及设计方案,以达到最佳效果。

另一个技术挑战是位于建筑物下方的浅层地铁结构(隧道和紧急出口)。 桩筏基础(KPP)组合可以满足允许的土压力,更重要的是要尽量减少建筑物的沉降。 为了限制沉降,沿着地铁结构铺设120 cm直径的钻孔灌注桩(距离地板下缘仅1.0 m处的土层)延伸到刚性的土层深度作为“刚性桥台”。 定期(夜间)测量地下洞室的测量计算结果。 为防止振动,在紧急出口附近采取措施。

支座结构的基础和复杂性在规划阶段和设计阶段都面临着特殊的挑战。这需要先进的工程知识,以减少施工时间和成本。
