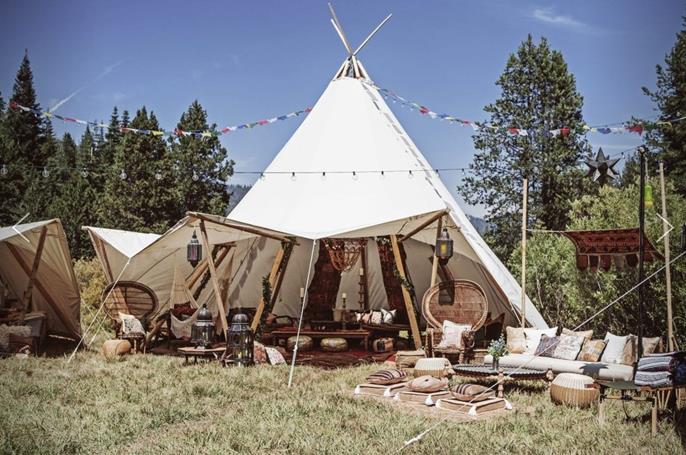

Роскошная кемпинговая палатка «CanopyMarqui», США

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Компания Under Canvas начала свою деятельность в 2009 году, предложив туристам первый комплексный пакет услуг глэмпинга, т.е. гламурного кемпинга. С тех пор фирма значительно разрослась и ее сеть теперь включает в себя восемь роскошных глэмпинговых курортов. Клиентам предлагается также проведение индивидуальных мероприятий, которые позволяют испытать все преимущества глэмпинга в любой точке страны.

Владелец Under Canvas
Бозмен, штат Монтана, США
www.undercanvas.com
Расчет конструкций Modular Structural Consultants, LLC.
Плано, штат Техас, США
www.modularconsultant.com

Модель

Палатки компании Under Canvas в стиле сафари специфические тем, что предoставляют туристам различные удобства для комфортной ночевки. Счастливые, хорошо отдохнувшие глэмперы просыпаются под звуки природы, на тщательно подобранных местах, идеально подходящих для открытия тайн самых культовых природных парков и памятников Америки.

Компания Under Canvas осуществляет свою деятельность в национальных парках по всей Америке, например, в Йеллоустоне и Глейшере (штат Монтана), Моабе и Зайоне (штат Юта), в Грейт-Смоки-Маунтинс (штат Теннесси), Большом каньоне и Тусоне (штат Аризона), а также в области памятника Маунт Рашмор (штат Южная Дакота).

Конструкция

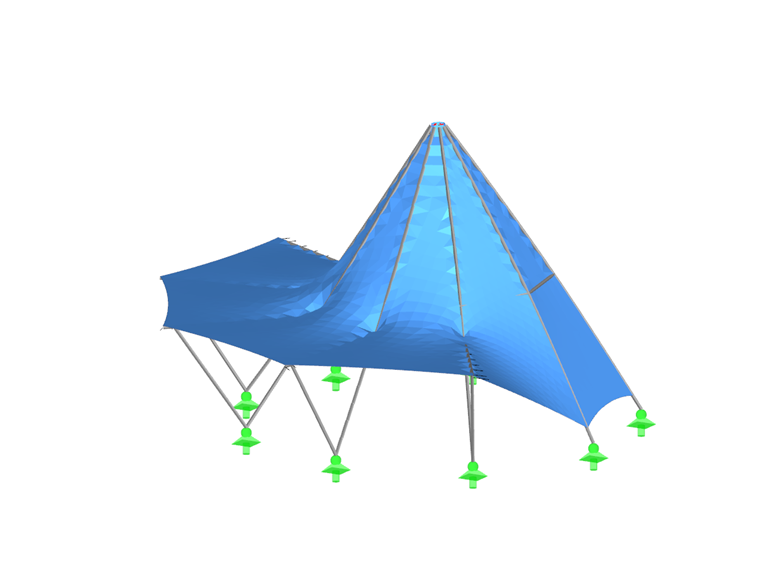

Палатка CanopyMarquiTM представляет собой девятиугольную пирамиду, имеющую между каждым своим угловым столбом тканевое покрытие из мембранного полотна. Общая высота палатки составляет приблизительно 6,4 метра, а радиус ее основания достигает почти 9 метров. Каркас палатки весит около 340 кг, а ее тканевое покрытие - приблизительно 68 кг.

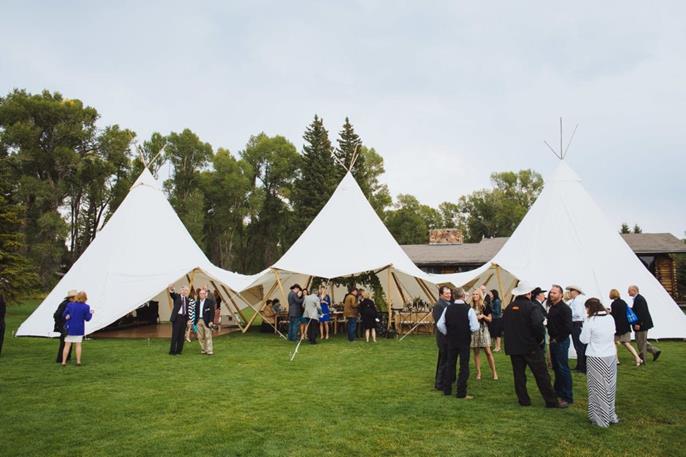

Палатки CanopyMarquisTM можно легко соединять друг с другом и таким образом создавать большое совместное пространство, которое способно вместить сотни людей, но в то же время сохранить чувство открытого пространства и соединения с окружающим ландшафтом. Стены палатки регулируются, так что их можно свободно поднимать и спускать в зависимости от погодных условий, а также использовать в качестве входа.

Уникальная форма и множество гибких характеристик палатки CanopyMarquis TM могут создавать некоторые затруднения при расчетах конструкций, особенно при расчете условий ветровой нагрузки. Потому, стандартные нормы, такие как ASCE 7, на расчеты ветровых нагрузок у конструкций необычной формы не распространяются. По данной причине был расчет ветровых нагрузок проведен с помощью программы для моделирования объектов в аэродинамической трубе RWIND Simulation от компании Dlubal Software.

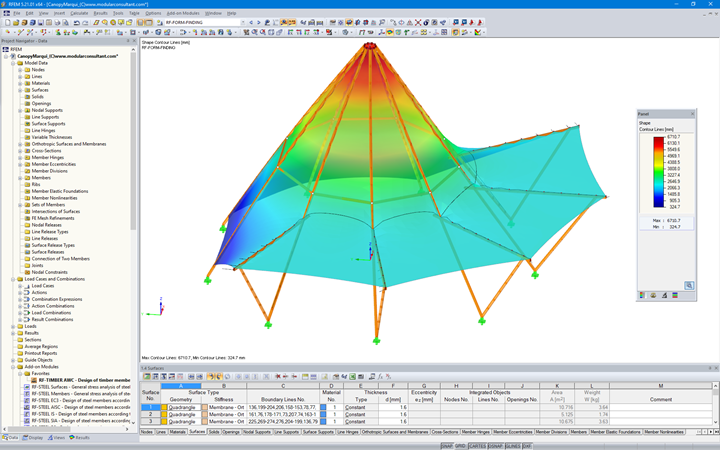

Кроме того, для дальнейшего проектирования и расчета конструкций, включительно определения формы растягивающейся ткани под действием приложенных сил предварительного напряжения, была использована программа RFEM и ее дополнительный модуль RF-FORM FINDING. Для расчета деревянных конструкций по американским нормам был затем использован дополнительный модуль RF-TIMBER AWC.

Ключевые слова

США Натяжные мембранные конструкции Деревянные конструкции Алюминиевые и облегченные конструкции временные сооружения
