Luxusní stan CanopyMarqui, USA
Projekt zákazníka
![[EN] CP 001155 | Luxusní stan CanopyMarqui, USA](http://img.youtube.com/vi/ROBxxETZcX4/mqdefault.jpg)
V roce 2009 společnost Under Canvas přišla se svým all-inclusive zážitkovým balíčkem pro glamping, čili pro luxusní kempování. Od té doby zaznamenala velký růst, a nyní tak může nabídnout osm luxusních resortů pro glamping a také různé stany na míru, aby každý zájemce v USA mohl zažít kempování a současně užívat luxusu.
| Vlastník |
Under Canvas Bozeman, Montana, USA www.undercanvas.com |
| Statický výpočet |
Modular Structural Consultants, LLC. Plano, Texas, USA www.modularconsultant.com |
Model

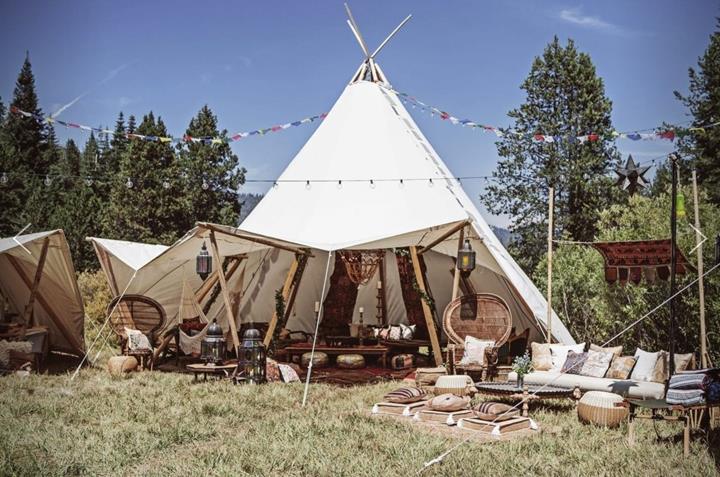

Stany společnosti Under Canvas ve stylu safari nabízejí vysoký komfort při přenocování. Odpočatí a dobře naladění hosté se budí zvuky přírody, a to na místech, které jsou vynikajícím výchozím bodem pro objevování nejznámějších národních parků a památek v USA.
Under Canvas provozuje kempy v národních parcích Yellowstone a Glacier (Montana), Moab a Zion (Utah), u národního památníku Mount Rushmore (Jižní Dakota), v národním parku Great Smoky Mountains (Tennessee) a také ve Velkém kaňonu a Tucsonu (Arizona).
Konstrukce

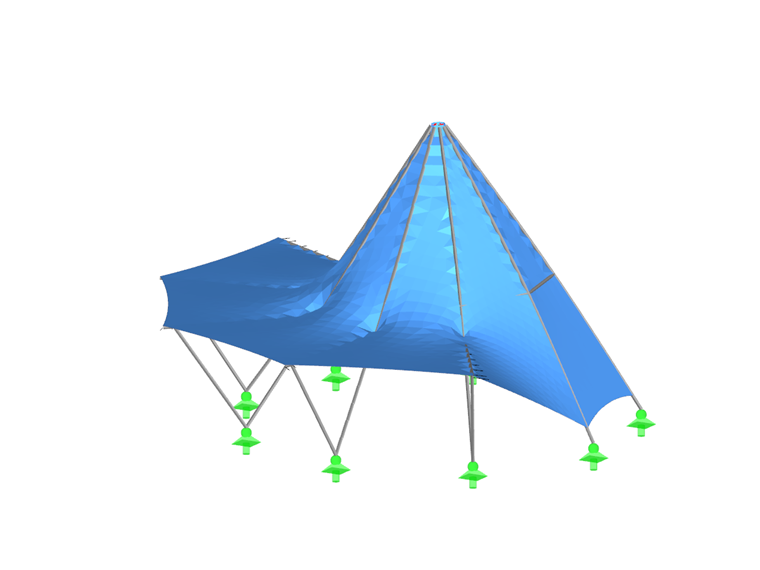

Stan CanopyMarquiTM je devítistěnná pyramida se stanovou lněnou membránou napnutou mezi jednotlivými rohovými tyčemi. Celková výška stanu činí 6,4 metrů a poloměr základny dosahuje přibližně 9 metrů. Rám stanu váží 340 kg a textilní plášť okolo 68 kg. Každý stan se skládá z kruhových tyčí a krátkých vodorovných spojovacích prutů, které jsou uspořádány uprostřed tyčí.

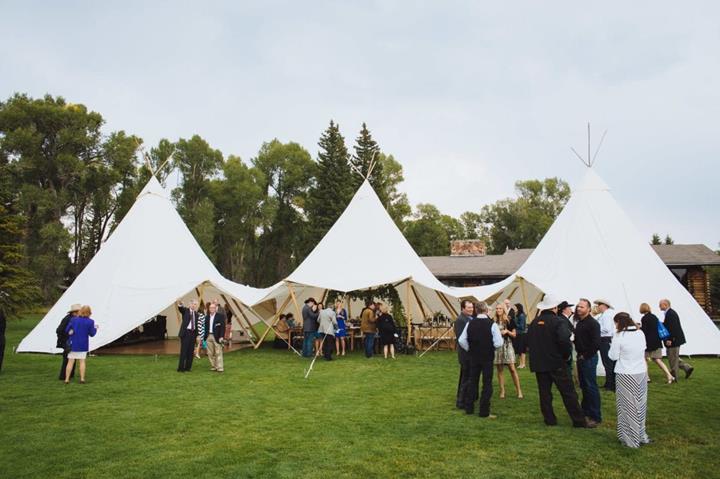

CanopyMarquisTM lze spojovat do větších celků, a mohou tak poskytnout útočiště ve volné přírodě a dostatek prostoru stovkám hostů. Strany s markýzou lze uzpůsobit povětrnostním podmínkám, a mohou tak zůstat otevřené anebo je lze uzavřít.

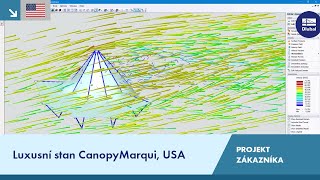

Jedinečný tvar a proměnlivé funkce stanu CanopyMarquisTM jsou výzvou pro statické posouzení, zvláště pokud jde o stanovení podmínek zatížení větrem. Normy jako ASCE 7 neupravují, jak se mají zohlednit zatížení větrem v případě konstrukcí neobvyklých tvarů. Návrhová zatížení větrem byla pro posouzení vygenerována programem RWIND Simulation společnosti Dlubal Software. Jedná se o program pro numerickou simulaci proudění větru v digitálním větrném tunelu.

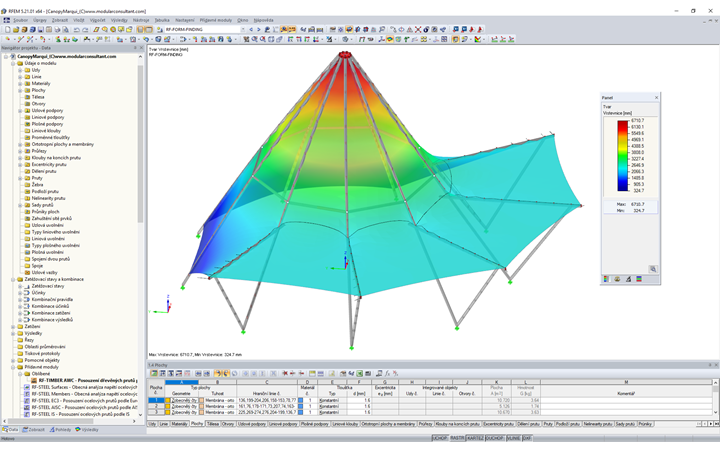

Použity byly dále program RFEM a RF-FORM-FINDING pro další statické výpočty a posouzení a pro nalezení tvaru membránové tkaniny při uvažovaných předpínacích silách. V přídavném modulu RF-TIMBER AWC byla posouzena dřevěná konstrukce podle americké normy.
