Luxuriöses Zelt CanopyMarqui, USA
Kundenprojekt
![[EN] CP 001155 | Luxuriöses Zelt CanopyMarqui, USA](/-/media/Images/netgenium/thumbnails/3/0/1/6/5/3016582/3016582.png?la=de&mw=280&mlid=62BF77F2BFE541259B4434754AF77943&hash=985279B387B9827674111C0871362A4EDC714ACE)
2009 begann Under Canvas mit seinem all-inclusive Abenteuerpaket für Glamping, einer Art Luxus-Camping. Mittlerweile gibt es acht luxuriöse Glamping Resorts und auch Zelte für maßgeschneiderte Events, damit jeder in den USA Glamping erleben kann.
| Inhaber |
Under Canvas Bozeman, Montana, USA www.undercanvas.com |
| Statische Berechnung |
Modular Structural Consultants, LLC. Plano, Texas, USA www.modularconsultant.com |
Modell

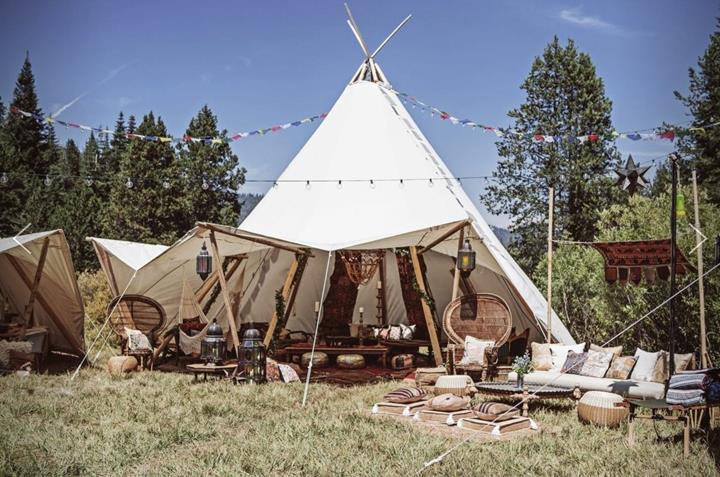

Die Zelte von Under Canvas, die an Safariurlaub erinnern, bieten Komfort bei der Übernachtung. Der gutgelaunte, ausgeschlafene Glamper wird von den Klängen der Natur geweckt und befindet sich an einem perfekten Ausgangspunkt, um Amerikas legendärste Nationalparks und Denkmäler zu erkunden.
Under Canvas betreibt Campingplätze in Yellowstone und Glacier (Montana), Moab und Zion (Utah), Mount Rushmore (South Dakota), Great Smoky Mountains (Tennessee) sowie Grand Canyon and Tucson (Arizona).
Konstruktion
Das Zelt CanopyMarquiTM ist eine neuneckige Pyramide mit einer Zeltmembran aus Leinen, die zwischen jede Eckstange gespannt ist. Die Gesamthöhe des Zeltes beträgt 6,4 Meter und der Bodenradius etwa 9 Meter. Das Zeltgerüst wiegt 340 kg und die Stoffbespannung etwa 68 kg. Jedes Zelt besteht aus runden Stangen mit kurzen horizontalen Koppelstäben, die in der Mitte der Stangen angeordnet sind.

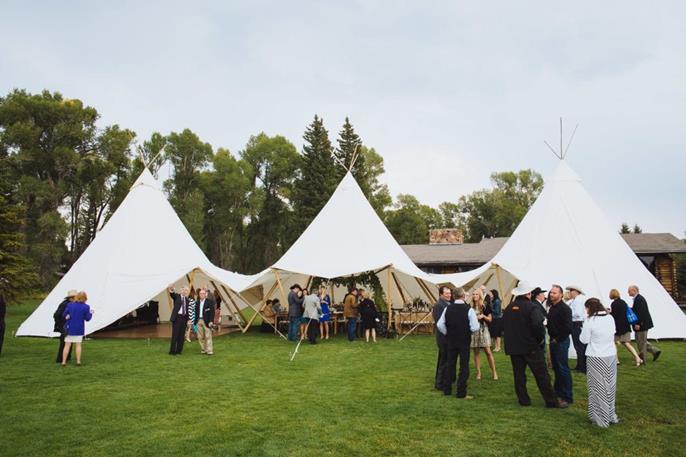

CanopyMarquisTM kann zu größeren Einheiten verbunden werden, um hunderte Gäste zu empfangen, die genügend Platz haben und sich geschützt im Freien aufhalten können. Die Seiten mit Vorzelt können an die Wetterbedingungen angepasst werden und somit offen oder geschlossen gehalten werden.

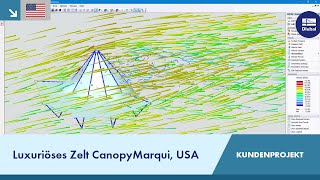

Die einzigartige Form und die variablen Funktionen des Zeltes CanopyMarquisTM sind eine Herausforderung für die statische Bemessung, besonders wenn es darum geht, die Windlastbedingungen zu bestimmen. In Normen wie ASCE 7 sind keine Windlastansätze für ausgefallene Strukturformen definiert. Die für die Bemessung verwendeten Windlasten des Zeltes wurden mit RWIND Simulation von Dlubal Software erzeugt, einem Programm zur numerischen Simulation von Windströmungen im digitalen Windkanal.

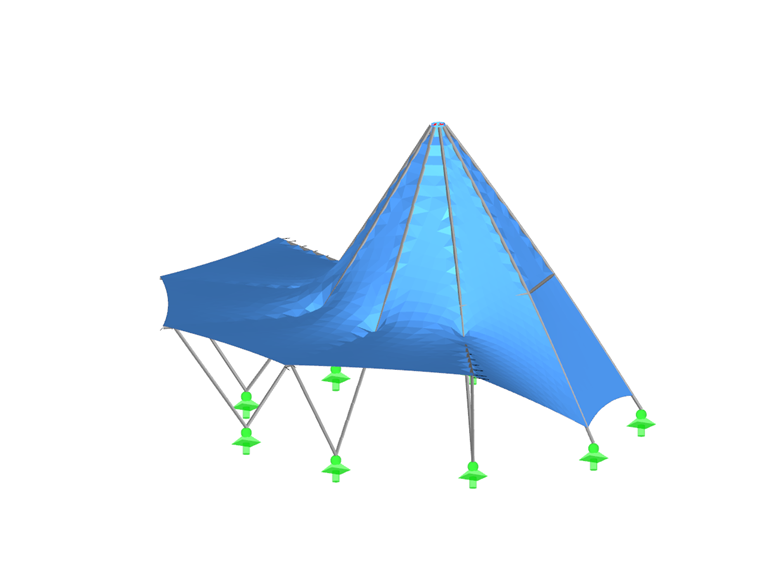

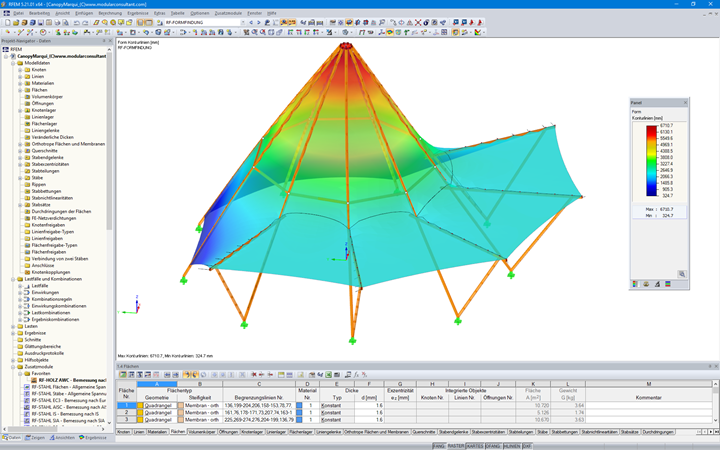

Außerdem wurden RFEM und RF-FORMFINDUNG verwendet, um die weitere statische Berechnung und Bemessung durchzuführen und die Form des Membranstoffes mit aufgebrachten Vorspannkräften zu finden. Mit dem Zusatzmodul RF-HOLZ AWC erfolgte die Bemessung der Holzkonstruktion nach amerikanischer Norm.
