Tienda de campaña de lujo "CanopyMarqui", Estados Unidos
Proyecto de cliente
![[EN] CP 001155 | Tienda de campaña de lujo "CanopyMarqui", Estados Unidos](/-/media/Images/netgenium/thumbnails/3/0/8/1/9/3081957/3081957.png?la=es&mw=578&mlid=8546B0E854664DE189A0C4BD1622C8F4&hash=783982A7B6B27FD8C52E365DBE5DB7879CE1D053)
Under Canvas comenzó en 2009 con la apertura de un paquete de aventura de "glamping" todo incluido. Desde entonces, ha crecido hasta incluir ocho complejos de glamping de lujo y una oferta de eventos personalizados, dando vida a la experiencia de glamping en cualquier parte del país.
| Propietario |
Under Canvas Bozeman, Montana, EE.UU. www.undercanvas.com |
| Análisis estructural |
Modular Structural Consultants, LLC. Plano, Texas, EE.UU. www.modularconsultant.com |
Modelo
Las tiendas de campaña inspiradas en el safari de Under Canvas incluyen comodidades para pasar la noche. Los "glampers" o personas haciendo glamping se despiertan felices y descansados con los sonidos de la naturaleza, perfectamente ubicados para explorar los parques y monumentos más icónicos de América.
Under Canvas opera ubicaciones en los parques nacionales de Yellowstone y de los Glaciares (Montana), Moab y Zion (Utah), Monte Rushmore (Dakota del Sur), Grandes Montañas Humeantes (Tennessee) y el Gran Cañón y Tucsón (Arizona).
Estructura

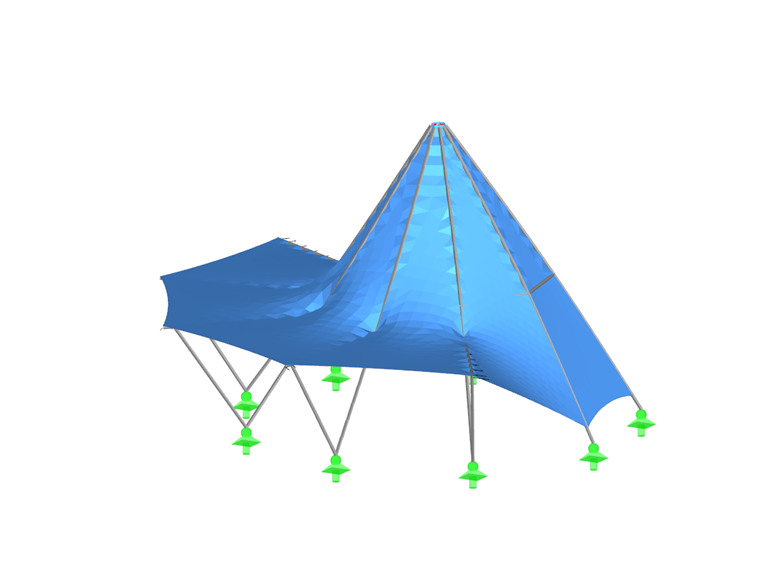

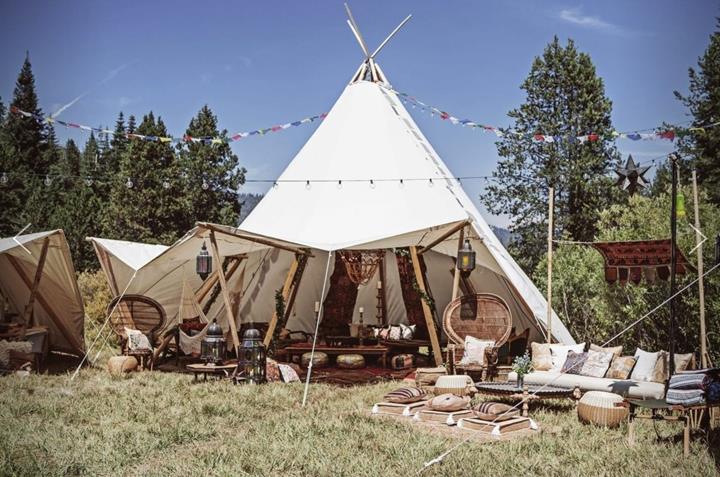

La tienda de campaña CanopyMarquiTM es una pirámide nonagonal con una lona de membrana que se extiende entre cada poste de esquina. La altura total de la tienda de campaña es de 6,4 metros con un radio base aproximado de 9 metros. La estructura de la tienda pesa 340 kg y la cubierta de membrana pesa alrededor de 68 kg.

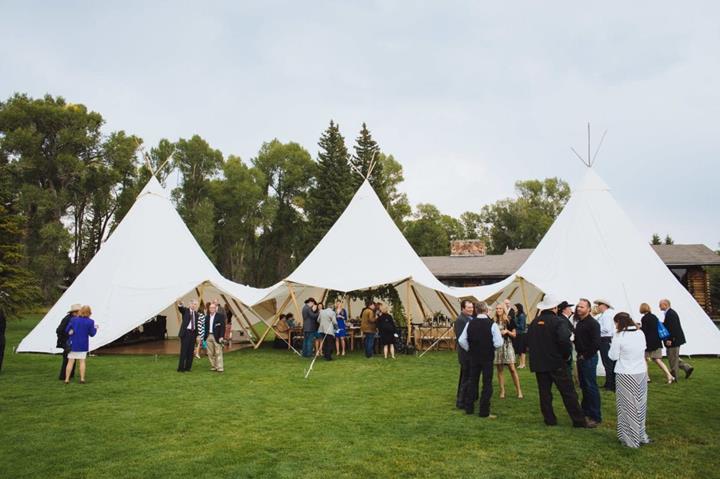

CanopyMarquisTM se puede unir en espacios de encuentro más grandes, capaces de acomodar a cientos de invitados, a la vez que es amplio y está conectado con el paisaje circundante. Los cortavientos laterales de la tienda de campaña son ajustables y pueden colocarse hacia arriba o hacia abajo para adaptarse a las condiciones climáticas o utilizarse como aberturas de acceso.

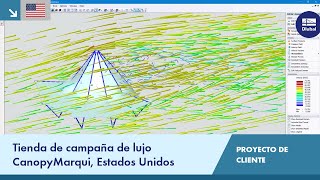

La forma única y las características flexibles de la carpa CanopyMarquis sup>TM crean desafíos de diseño, particularmente al derivar las condiciones de carga de viento. Los códigos de la norma, como ASCE 7, no cubren la presión del viento de diseño para estructuras con formas inusuales. Las cargas de viento de diseño de la tienda de campaña se generaron usando RWIND Simulation, el software de simulación de túnel de viento de Dlubal Software.

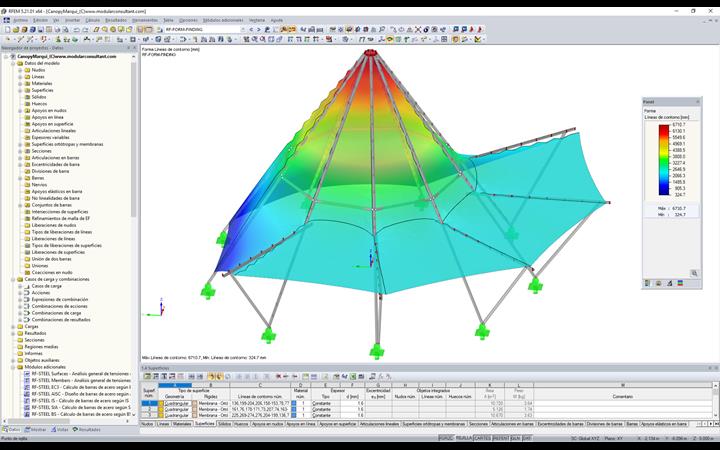

Además, RFEM y RF-FORM FINDING se utilizaron para el posterior análisis estructural y el cálculo, incluida la búsqueda de la forma del tejido de membrana de tracción bajo los esfuerzos de pretensado aplicados. Se utilizó RF-TIMBER AWC para diseñar las estructuras de madera de la tienda de acuerdo con las normas estadounidenses.
Palabras clave
Estados Unidos Estructuras con membranas tensadas Estructuras de madera Estructuras ligeras y de aluminio Estructuras temporales
