CanopyMarqui Luxury Camping Tent, Stany Zjednoczone
Projekt klienta
Gra Under Canvas rozpoczęła się w 2009 roku wraz z otwarciem pakietu przygodowego glamping. Od tego czasu powstało w nim osiem luksusowych ośrodków glampingowych oraz oferta imprez dostosowanych do indywidualnych potrzeb, dzięki czemu przeżycia glampingowe ożywają w dowolnym miejscu w kraju.
| Klient |
Under Canvas Bozeman, Montana, USA www.undercanvas.com |
| analiza statyczna |
Modular Structural Consultants, LLC. Plano, Teksas, USA www.modularconsultant.com |
Model

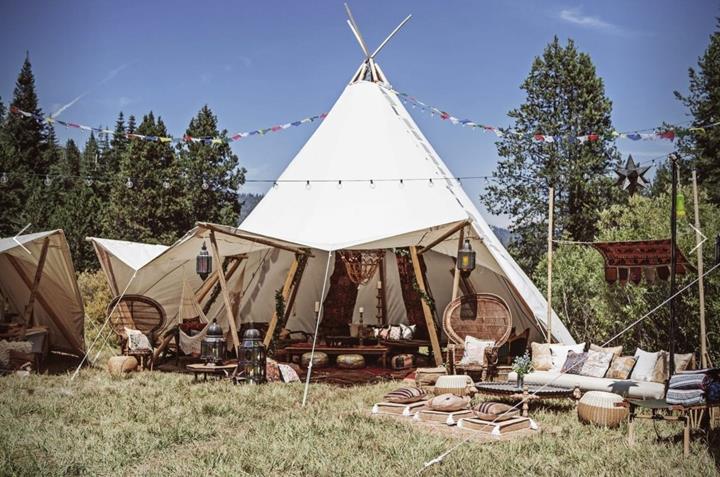

Namioty Under Canvas inspirowane safari obejmują udogodnienia na noc. Wesołe, wypoczęte lodowce budzą się przy dźwiękach natury, doskonale nadających się do odkrywania najbardziej znanych parków narodowych i zabytków Ameryki.
Under Canvas prowadzi działalność w Yellowstone i Glacier (Montana), Moab i Zion (Utah), Mount Rushmore (Południowa Dakota), Great Smoky Mountains (Tennessee) oraz Grand Canyon i Tucson (Arizona).

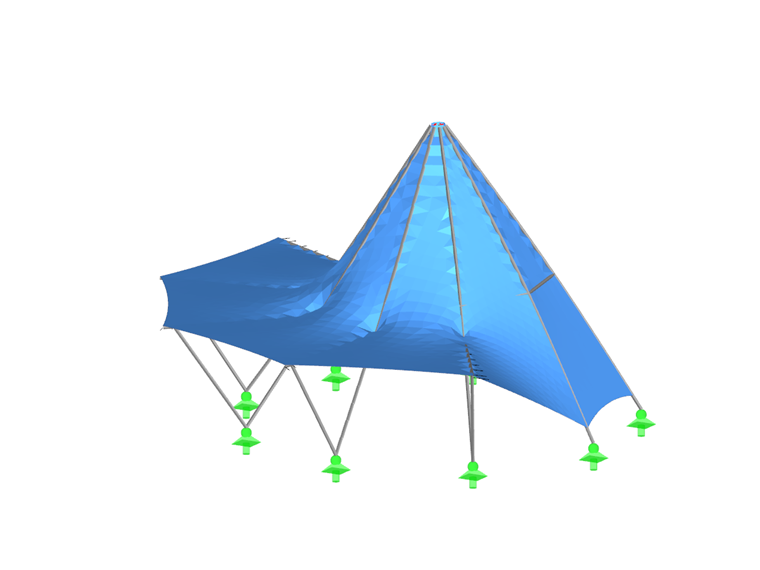

schemat statyczny
Namiot CanopyMarqui TM jest piramidą o przekątnej nieprzekraczalnej, z płócienną membraną rozciągającą się między słupami narożnymi. Całkowita wysokość namiotu wynosi 6,4 metra, a przybliżony promień podstawy - 9 metrów. Rama namiotu waży 340 kg, a pokrycie materiałowe waży około 68 kg. Każdy namiot składa się z okrągłych drążków i krótkich poziomych podpór obłożonych na środku słupów.

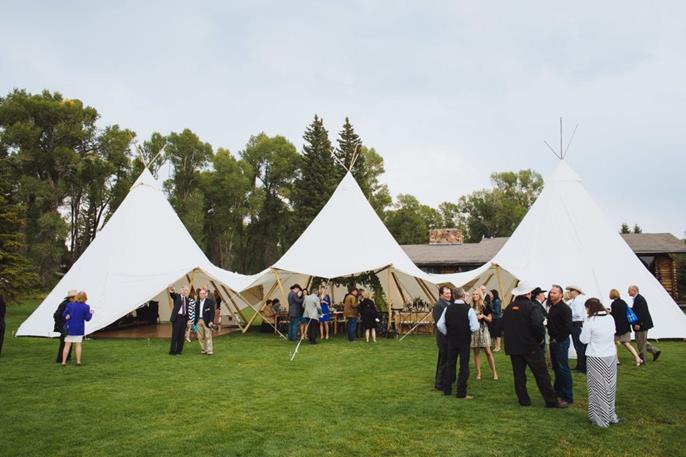

CanopyMarquis TM można łączyć w większe przestrzenie gromadzące, które mogą pomieścić setki gości, jednocześnie czując się przestronnymi i połączonymi z otaczającym krajobrazem. Boki namiotu markizy są regulowane, które można ustawić w górę lub w dół, aby dopasować je do warunków pogodowych lub wykorzystać jako otwory dostępowe.
Unikalny kształt i elastyczne właściwości namiotu CanopyMarquis TM stawiają wyzwania projektowe, szczególnie w przypadku obciążeń wiatrem. Standardowe kody, takie jak ASCE 7, nie obejmują obliczeniowego ciśnienia wiatru dla konstrukcji o nietypowych kształtach. Obciążenia wiatrem obliczeniowe namiotu zostały wygenerowane przy użyciu RWIND Simulation, oprogramowania do symulacji tunelu aerodynamicznego firmy Dlubal Software.

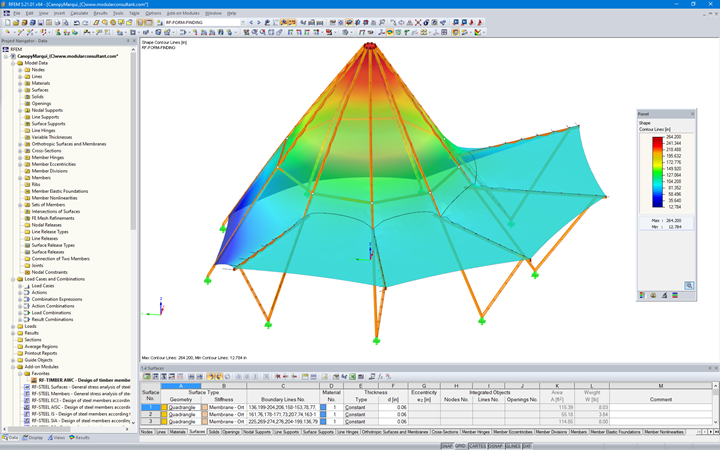

Dodatkowo, RFEM i RF-FORM FINDING zostały wykorzystane do dalszej analizy i projektowania konstrukcji, w tym do określenia kształtu rozciąganej tkaniny pod działaniem sił naprężenia wstępnego. Z kolei RF-TIMBER AWC zastosowano do zwymiarowania drewnianych elementów konstrukcji, zgodnie z normami amerykańskimi.
Słowa kluczowe
USA Konstrukcja membranowa Konstrukcje drewniane Lekkie konstrukcje aluminiowe konstrukcje tymczasowe
