Tenda de campismo luxuosa ''CanopyMarqui'', EUA

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Em 2009, a Under Canvas iniciou a sua atividade com o seu pacote de aventura com tudo incluído para o chamado ''glamping'', uma espécie de campismo de luxo. Entretanto, já existem oito resorts de luxo para glamping assim como também tendas para eventos personalizados, tornando possível conhecer a experiência do glamping em qualquer parte do país.

Proprietário Under Canvas
Bozeman, Montana, EUA
www.undercanvas.com
Cálculo estrutural Modular Structural Consultants, LLC.
Plano, Texas, EUA
www.modularconsultant.com

Modelo

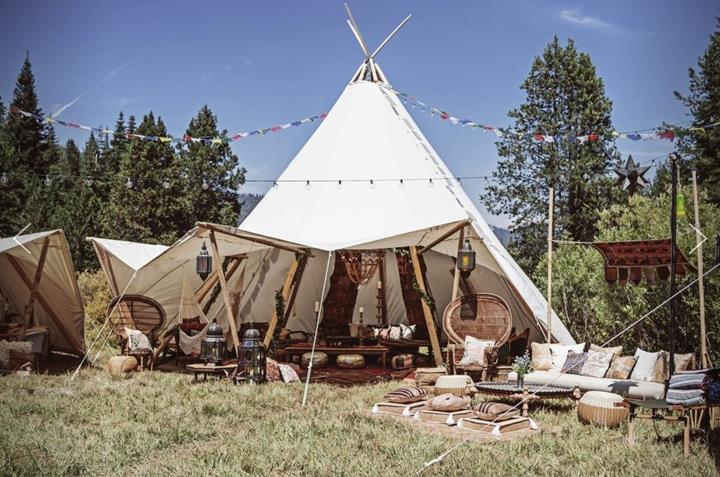

As tendas da Under Canvas, inspiradas pelos safaris, oferecem conforto para pernoitar. Os hóspedes, ou os ''glampers'', após uma noite descansada, são acordados pelos sons da natureza e podem desde logo desfrutar de um ponto de partida perfeito para explorar os lendários parques nacionais e monumentos dos EUA.

A Under Canvas opera parques de campismo em Yellowstone e Glacier (Montana), Moab e Zion (Utah), Mount Rushmore (Dakota do Sul), Great Smoky Mountains (Tennessee) assim como Grand Canyon e Tucson (Arizona).

Estrutura

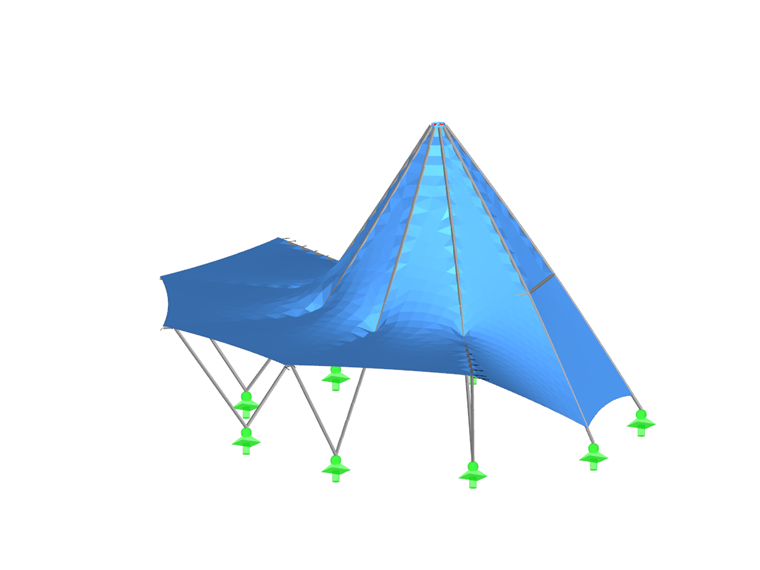

A tenda CanopyMarquiTM é uma pirâmide eneágona com uma membrana em tecido, esticada entre os postes de canto. A altura total da tenda é de 6,4 metros com um raio em planta de cerca de 9 metros. A estrutura da tenda pesa 340 kg e a cobertura de tecido cerca de 68 kg. Cada tenda é composta por postes redondos com barras de acoplamento horizontais curtas, unidas no centro dos postes.

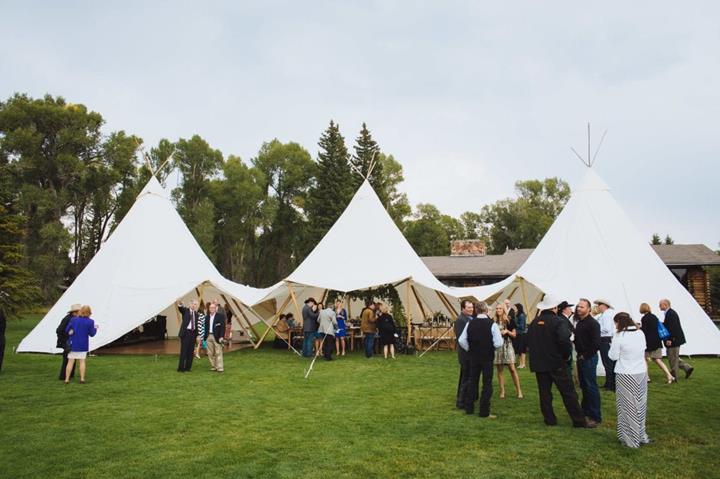

O CanopyMarquisTM pode ser conjugado em espaços de encontro maiores, com capacidade para centenas de visitantes, oferecendo espaço suficiente para se sentirem abrigados dentro da paisagem circundante. Os lados do toldo da tenda são ajustáveis, podendo ser colocados para cima ou para baixo em função das condições do tempo.

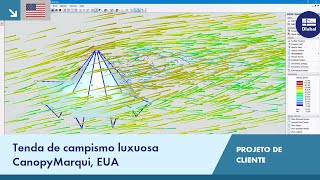

A forma única e as funcionalidades flexíveis das tendas CanopyMarquisTM são um desafio para o dimensionamento estático, sobretudo quando se trata da determinação das condições de carregamento do vento. As normas como a ASCE 7 não definem o dimensionamento de cargas de vento em formatos de estruturas fora do comum. As cargas de bento utilizadas para o dimensionamento da tenda foram criadas no RWIND Simulation, o programa da Dlubal Software para a simulação numérica de fluxos de vento num túnel de vento digital.

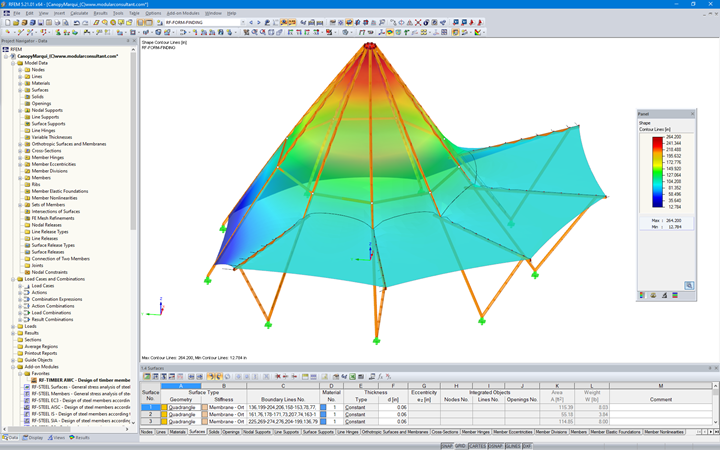

Além disso, foram utilizados o RFEM e o RF-FORM FINDING para efetuar os outros cálculos e dimensionamentos estruturais assim como para encontrar a forma do tecido de membrana com esforços de pré-esforço aplicados. Com o módulo adicional RF-TIMBER AWC foi possível realizar o dimensionamento da estrutura em madeira de acordo com a norma dos EUA.

Palavras-chave

EUA Estrutura de têxteis Construção de madeira Estruturas de alumínio e construção leve Estruturas temporárias
