Tentes de luxe CanopyMarqui, États-Unis
Projet Client
La société Under Canvas a débuté ses activités en 2009 en proposant un pack aventure (« adventure package ») tout compris pour pratiquer le « glamping », une sorte de camping de luxe. Elle a depuis été élargi ses prestations à huit complexes de glamping haut de gamme et à des événements personnalisés, offrant ainsi une expérience unique aux quatre coins du pays.
| Propriétaire |
Under Canvas Bozeman, Montana, États-Unis www.undercanvas.com |
| Calcul de structure |
Modular Structural Consultants, LLC. Plano, Texas, États-Unis www.modularconsultant.com |
Modèle
Les tentes d'Under Canvas, inspirées par les safaris, incluent le nécessaire pour passer des nuits confortables. Les joyeux « glampers » s'éveillent au son de la nature, profitant ainsi d'un début de journée idéal pour découvrir les parcs et monuments nationaux les plus emblématiques des États-Unis.
La société Under Canvas propose des séjours dans les parcs nationaux du Yellowstone et de Glacier (Montana), de Canyonlands et d'Arches près de Moab ainsi que celui de Zion (Utah), du Mont Rushmore (Dakota du Sud), des Great Smoky Mountains (Tennessee) ou encore du Grand Canyon et de Saguaro aux environs de Tucson (Arizona).
Structure

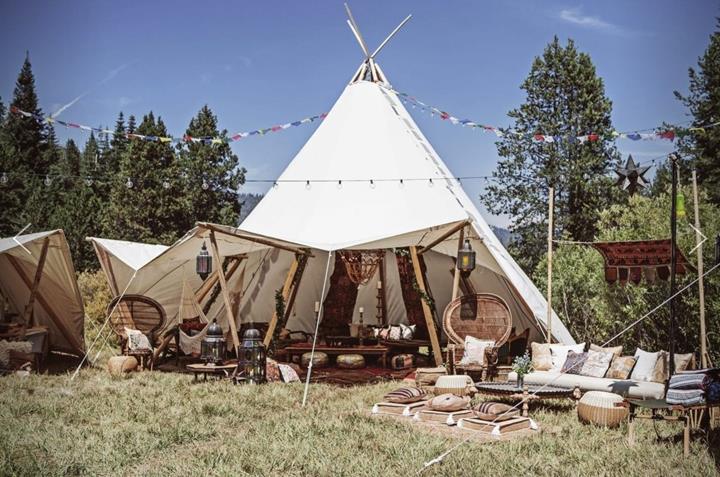

La tente CanopyMarquiTM est en forme de pyramide ennéagonale avec une toile tendue entre chaque poteau de coin. Cette tente fait 6,4 mètres de haut avec un rayon de base d'environ 9 mètres. L'ossature de la tente pèse 340 kg et son revêtement en toile environ 68 kg. Chaque tente est composée de poteaux ronds et de courtes bielles horizontales disposées au centre des poteaux.

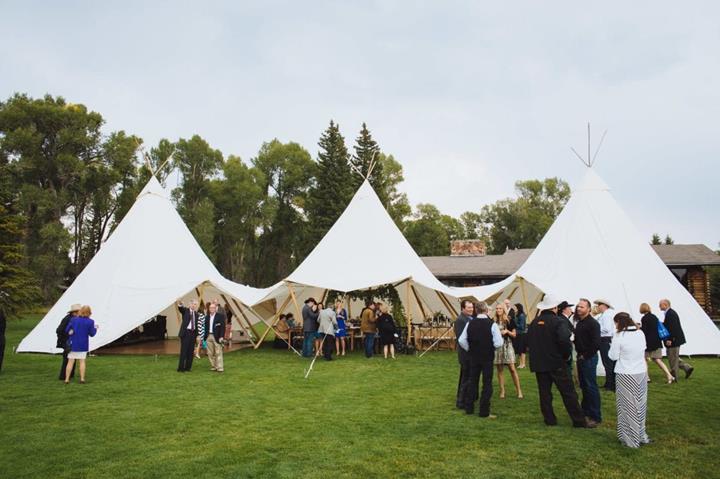

Plusieurs tentes CanopyMarquisMC peuvent être regroupées afin de proposer un plus grand espace pouvant accueillir confortablement des centaines de personnes tout en se sentant proche du cadre naturel environnant. Les bords de la tente équipés d'auvents sont réglables en fonction des conditions météorologiques.

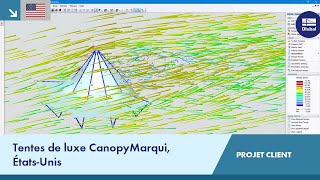

La forme unique et la polyvalence de la tente CanopyMarquisTM constituent des défis en matière de calcul de structure, notamment pour déterminer les conditions de charge de vent. Les normes telles que l'ASCE 7 ne définissent pas d'approche concernant les charges de vent pour les structures de forme inhabituelle. Les charges de vent utilisées pour le calcul ont été générées avec le logiciel RWIND Simulation de Dlubal Software, un programme de simulation numérique des flux de vent sur tous types d'objets en soufflerie numérique.

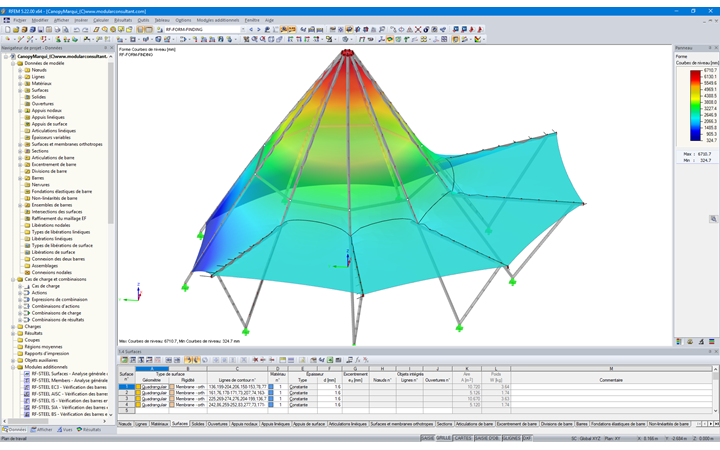

RFEM et RF-FORM-FINDING ont en outre été utilisés pour les étapes suivantes du calcul de structure et pour déterminer la forme du matériau de la membrane une fois les efforts de précontrainte appliqués. Le module additionnel RF-TIMBER AWC a été utilisé pour concevoir la structure bois de la tente selon les normes américaines.
Mots-clés
USA Toile tendue Structures en bois Structures légères et structures en aluminium structures temporaires
