美国豪华帐篷 CanopyMarqui

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

Under Canvas 公司在 2009 年推出了一套豪华露营全包冒险套餐。 从那时起,它已经发展成为拥有 8 个豪华露营营地,并且可以根据每个人的特定需要定制活动的豪华帐篷露营方案供应商。现在在全美任何地方都可以进行豪华露营体验。

所有者 Under Canvas
Bozeman, Montana, USA
www.undercanvas.com
结构设计 Modular Structural Consultants, LLC.
Plano, Texas, USA
www.modularconsultant.com

模型

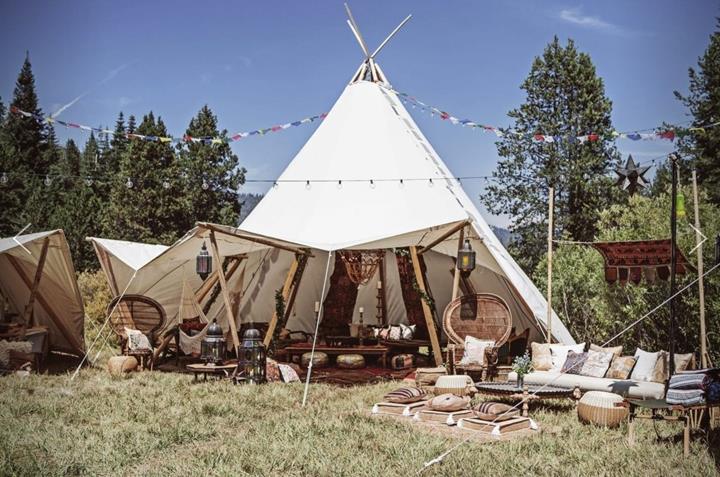

Under Canvas 公司提供的 safari 风格的帐篷非常舒适。 露营者早晨被大自然的声音唤醒,带着愉悦的心情开始探寻美国最具标志性的国家公园和古迹。

Under Canvas 在黄石公园和冰川(蒙大拿州)摩押和锡安(犹他州)拉什莫尔山(南达科他州)大雾山(田纳西州)以及大峡谷和图森(亚利桑那州)都设有露营地。

框架结构

CanopyMarquiTM 帐篷外观为九角形金字塔,支承杆之间的张拉膜面材料为帆布。 帐篷的总高度为 6.4 米,底部直径约为 9 米。 帐篷框架重 340 kg,帆布膜面约重 68 kg。每个帐篷都是由圆杆和位于圆杆中心的水平连接杆组成。

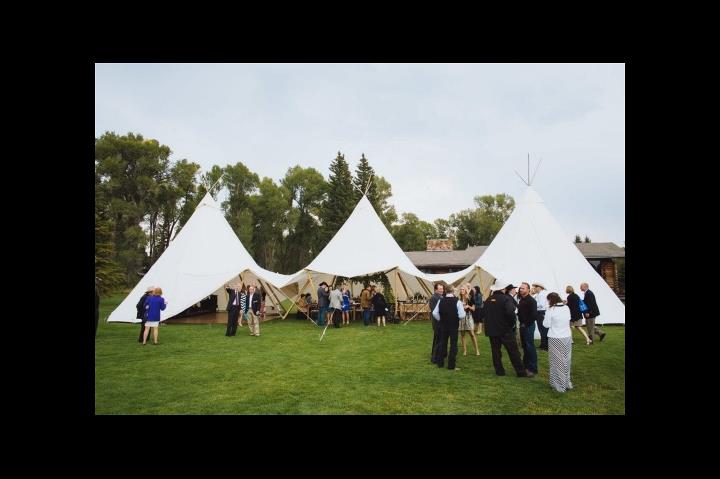

多个 CanopyMarqui TM 帐篷可以互相连接组合形成可以容纳数百人的帐篷群,该帐篷群可以为每个人提供足够的活动空间,以及户外保护。 帐篷的遮阳棚侧面是可调的,根据天气情况可以打开或关闭,也可以作为出入口使用。

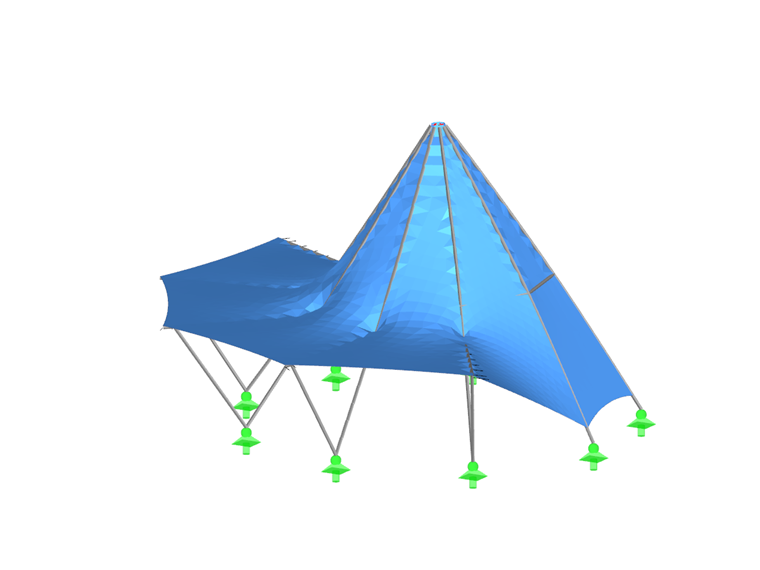

CanopyMarqui TM 帐篷的独特形状和灵活功能给结构设计带来了挑战,特别是在进行风荷载设计时。 在设计规范(例如 ASCE 7)中没有规定对特殊形状结构定义风荷载的方法。 用于帐篷结构设计的风荷载是由 Dlubal 软件公司推出的风洞模拟软件 RWIND Simulation 生成的。

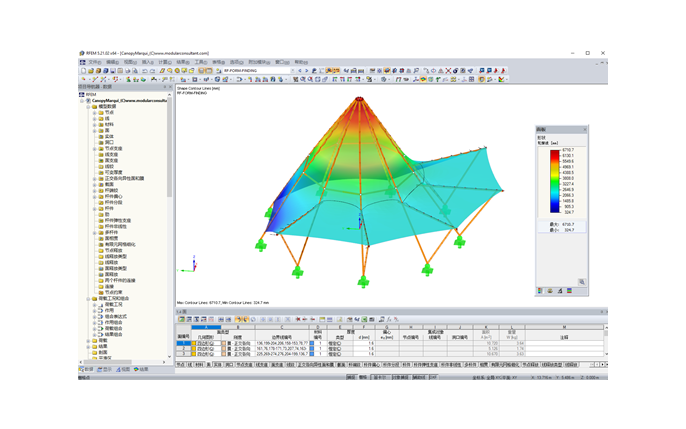

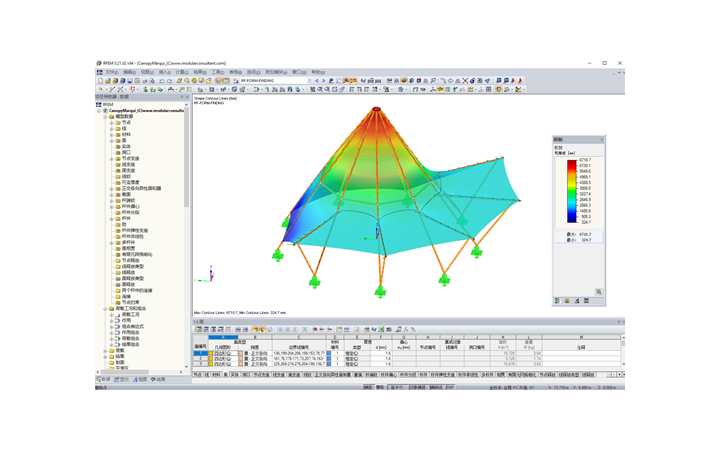

此外还使用了 RFEM 和 RF-FORM-FINDING 对结构进行了进一步的分析和设计,包括找形分析。 使用了附加模块 RF-TIMBER AWC 按照美国规范对木结构部分进行了设计。

关键词

USA 张拉膜结构 木结构 铝合金结构和轻型结构 临时建筑结构
