Спортивный зал в городе Донзер, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Чтобы удовлетворить потребности разрастающегося города, решило самоуправление города Донзер построить на большом треугольном острове у подножия исторической деревни новый спортивный зал. Он должен служить школам и разным спортивным клубам для проведения спортивных занятий и других мероприятий.

Заказчик Город Донзер, Франция
www.mairie-donzere.fr
Архитектурный проект Tekhne Architects, Франция
www.tekhne-architectes.com
Arch'Eco Architects, Франция
www.arch-eco.com
Расчет здания Arborescence, Франция
www.arborescence-concept.com
Деревянные конструкции и дополнительные расчеты CBS-Lifteam, Франция
www.cbs-cbt.com

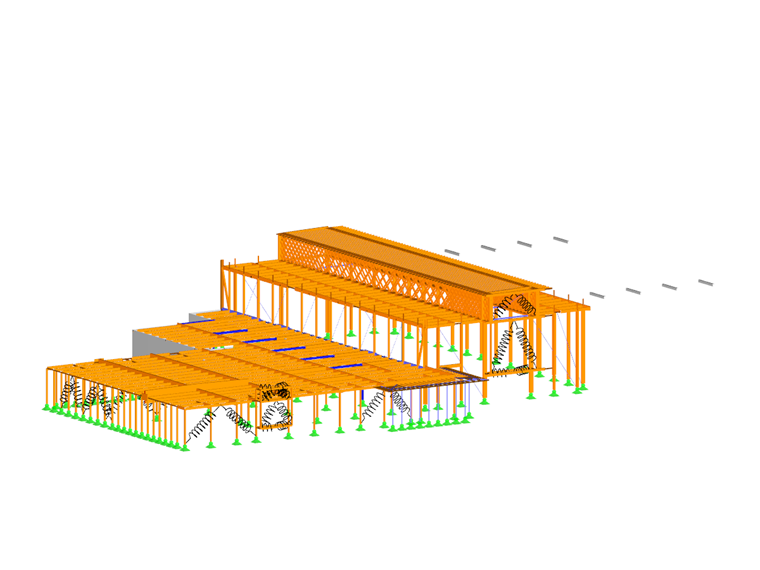

Модель

Технические данные

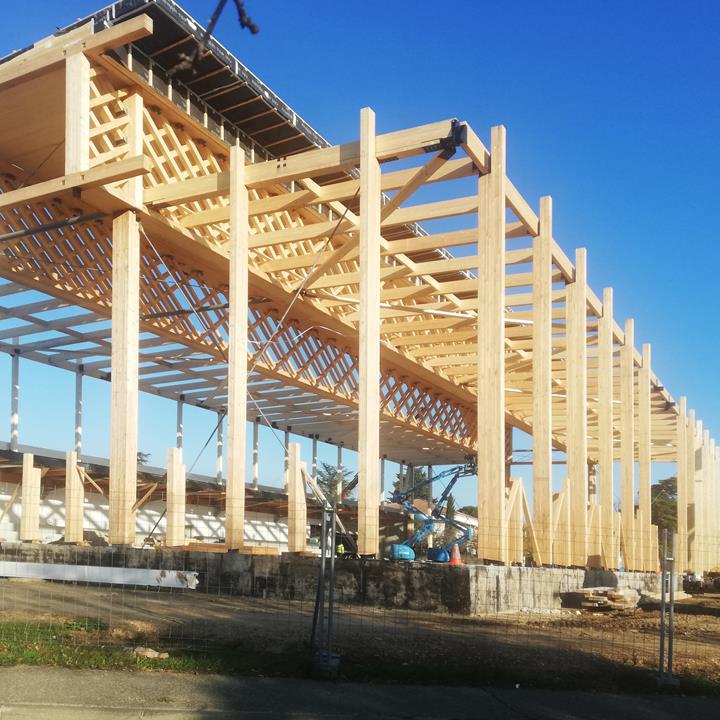

Целое здание разделено на две части. В одной находится спортзал, а во второй - тренажерный зал, додзё и административные помещения.

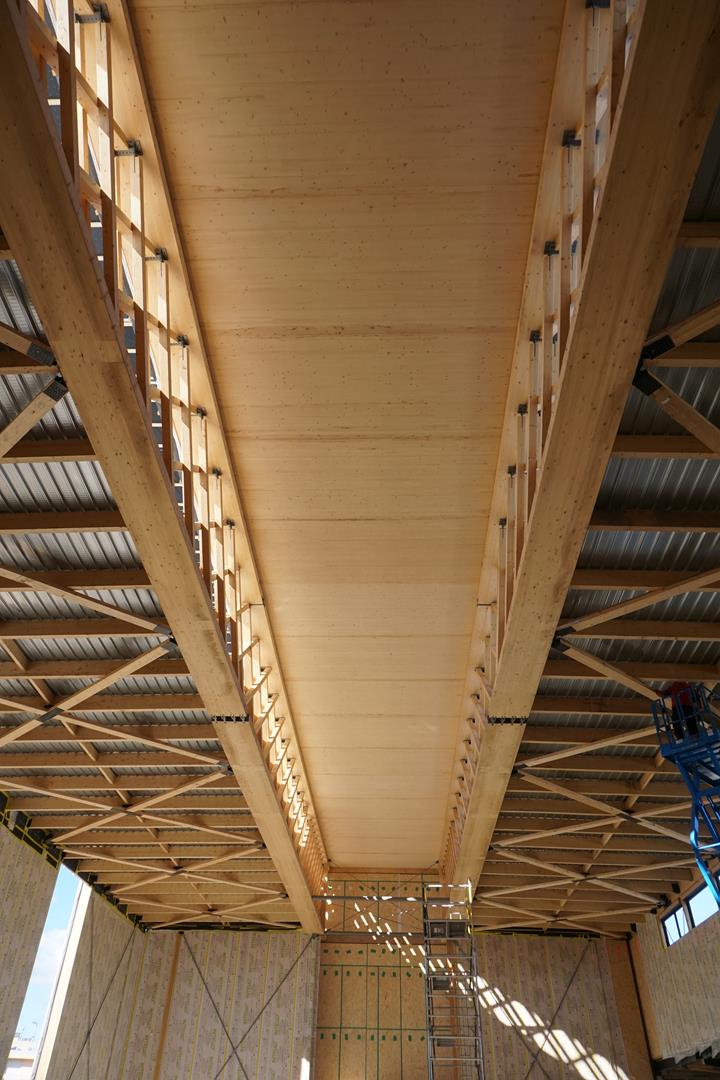

В главном зале на высоте вертикальных оконных панелей располагаются две большие шпренгельные балки с деревянной решеткой, также известной как стиль машрабия, которые обеспечивают естественное осветление внутреннего пространства. Чистый пролёт балок главного зала составляет 44,80 м. Верхние и нижние пояса фермы имеют BLC 25,82x103,34 в балках, ориентированных плоско, в то время как стенка фермы включает в себя BLC 5,51x7,87 в сжатых стержнях и

0,27 х 18,07 х 18,07 в растянутых и диагональных стержнях.
Большим преимуществом данной структуры является ее способность постепенного распределения внутренних сил так, что жесткость переносится в главном на опоры, и таким образом способствует снижению жесткости в середине пролета. Естественную регуляцию света затем обеспечивает ромбовидное обрамление.

Инженеры-проектировщики и инструменты расчета

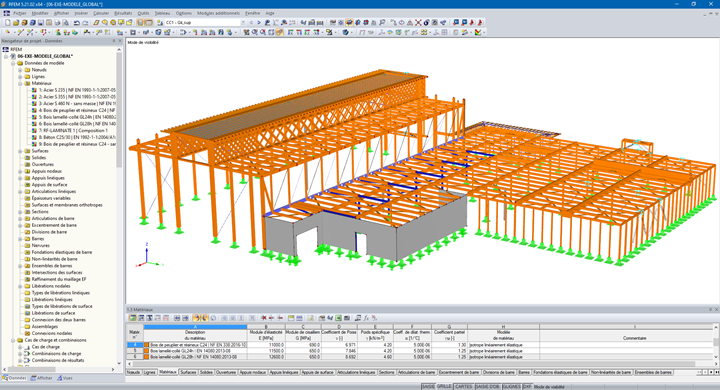

Общий расчет конструкции зала, который осуществлялся в программе RFEM, проводила инженерная компания Arborescence в совместном сотрудничестве с CBS-CBT. Для сейсмического расчета затем инженеры использовали дополнительный модуль RF-DYNAM Pro.
