Centro sportivo a Donzère, Francia

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Per soddisfare le esigenze di una città in espansione, la città di Donzère ha costruito un luogo sportivo su una grande isola triangolare situata ai piedi del villaggio storico. Il nuovo centro, che sarà a disposizione delle scuole e dei club locali, è diventato un luogo per accogliere eventi e competizioni sportive.

Committente Comune di Donzère, Francia
www.mairie-donzere.fr
Architettura Tekhne Architects, Francia
www.tekhne-architectes.com
Arch'Eco Architects, Francia
www.arch-eco.com
Verifiche strutturali Arborescence, Francia
www.arborescence-concept.com
Costruzione in legno e calcoli aggiuntivi CBS-Lifteam, Francia
www.cbs-cbt.com

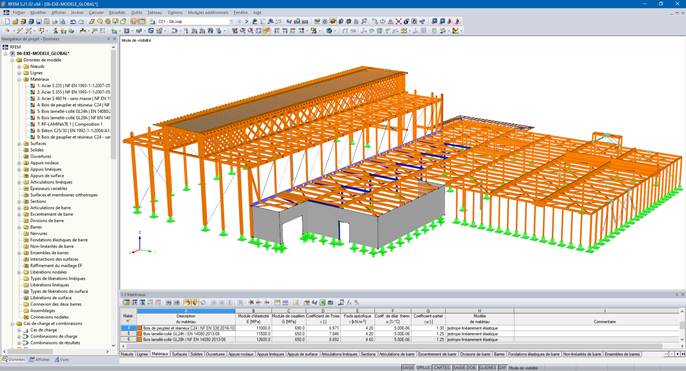

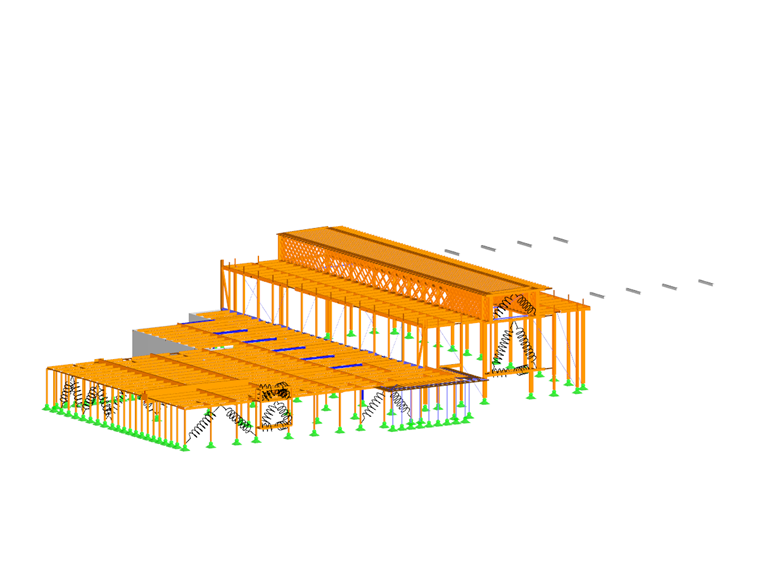

Modello

Dettagli tecnici

L'edificio è diviso in due parti. Nella prima parte c'è una sala da ginnastica, mentre nella seconda parte c'è una palestra fitness, una spazio per dojo (arti marziali) e degli uffici amministrativi.

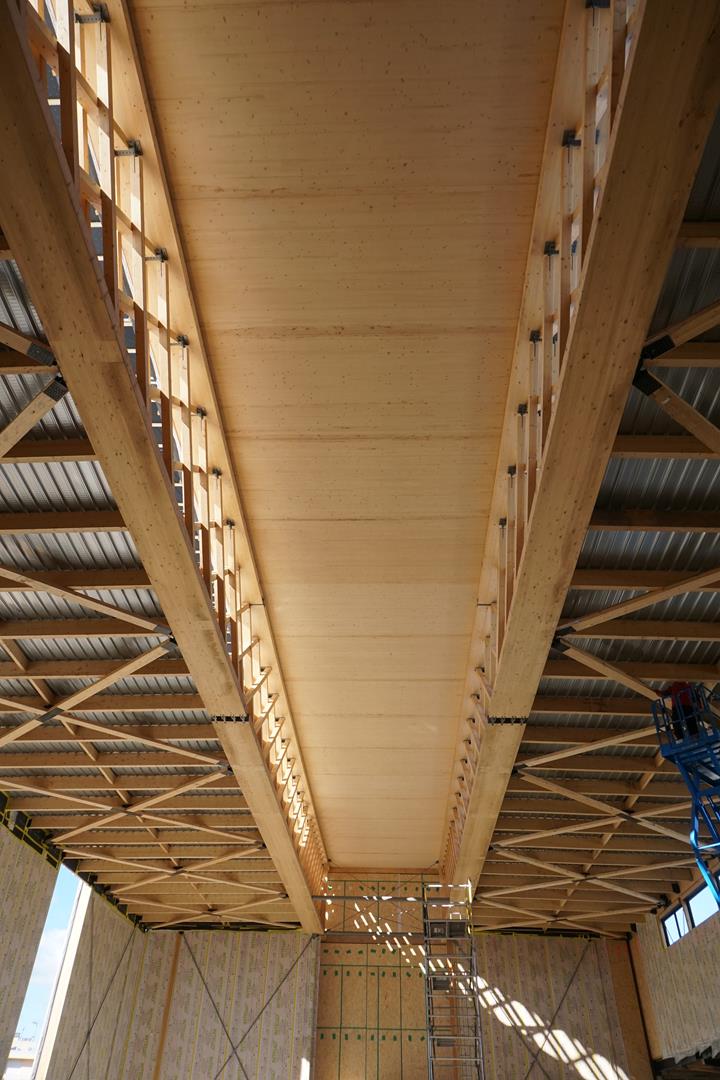

Due grandi travi reticolari con un reticolo di legno, noto anche come stile mashrabiya, sono posizionati all'altezza dei pannelli delle finestre verticali che permettono una luce naturale in tutta la palestra. Le travi includono una campata netta di 44,80 m sopra la grande sala della palestra. I correnti superiori e inferiori della travatura reticolare sono BLC 25,82x103,34 in travi orientate piatte, mentre l'anima della travatura reticolare include BLC 5,51x7,87 nelle aste di compressione e

0,27 x 18,07 x 18,07 in trazione e aste diagonali.
Questa configurazione a trave reticolare è vantaggiosa perché distribuisce gradualmente le forze interne con la rigidezza appropriata; vale a dire maggior rigidezza sui vincoli e minor rigidezza a metà campata. Il reticolo a forma di diamante offre un'attenuazione della luce naturale.

Ingegneri progettisti e strumenti di calcolo

Lo studio di ingegneria Arborescence in collaborazione con l'azienda CBS-CBT hanno utilizzato RFEM per l'analisi della struttura e RF-DYNAM Pro per eseguire l'analisi sismica.

Parole chiave

Dlubal Software Struttura delle directory RFEM BLC Legno RF-Dynam Pro

Scrivi un commento...

Scrivi un commento...

  • Visualizzazioni 1816x
  • Aggiornato 13. ottobre 2022
