Halle des sports à Donzère, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Pour répondre aux besoins de ses citoyens, la ville de Donzère a décidé la réalisation d’une halle des sports dans un grand îlot triangulaire, au pied du village historique. Cette halle au service des établissements scolaires et des clubs est l’occasion de créer un lieu de pratique des sports et d'accueillir des manifestations sportives.

Maître d'ouvrage Ville de Donzère, France
www.mairie-donzere.fr
Architecture Tekhne Architectes, France
www.tekhne-architectes.com
Arch'Eco Architectes, France
www.arch-eco.com
Calcul de structure Arborescence, France
www.arborescence-concept.com
Construction bois et calculs complémentaires CBS-Lifteam, France
www.cbs-cbt.com

Modèle

Présentation technique du projet

Le bâtiment est divisé en deux volumes. Le premier corps de bâtiment est le gymnase, le second regroupe les salles d’expression corporelle, de musculation, le dojo et les locaux servants.

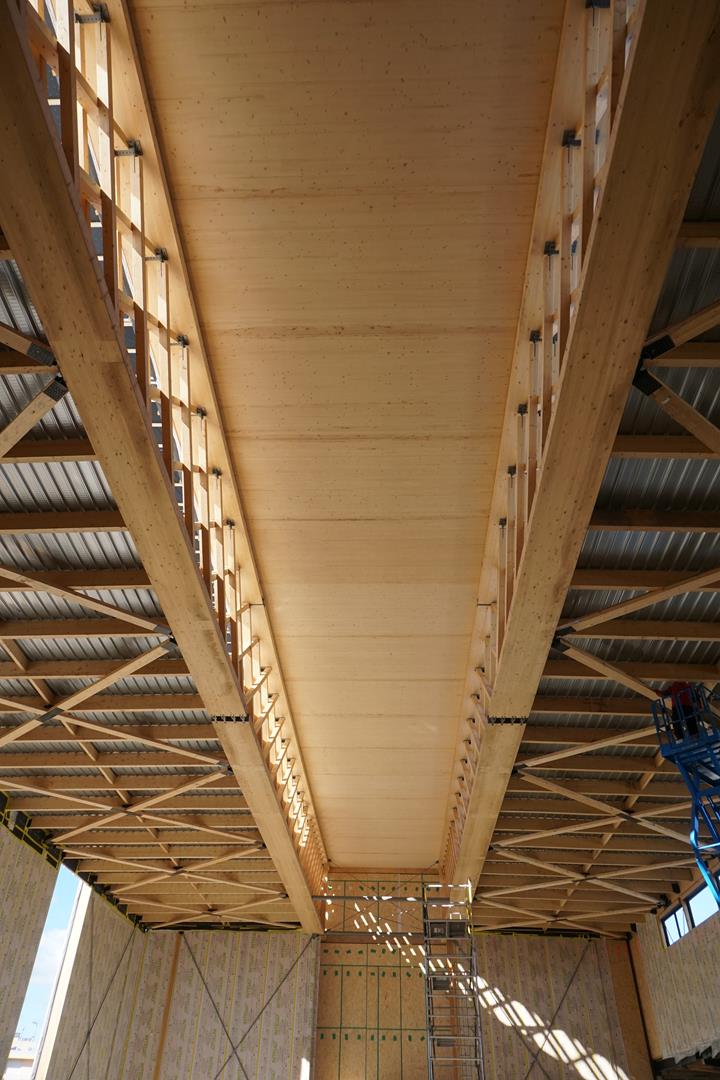

Dans le gymnase, deux grandes poutres-treillis moucharabieh sont insérées dans la hauteur des sheds d’éclairement naturel. Elles franchissent une portée libre de 44,80 m sur la grande salle du gymnase. Leurs membrures hautes et basses horizontales sont des poutres en BLC 200 x 800 disposées à plat, séparées par des diagonales en BLC 140 x 200 en compression et 2 x 140 x 140 en traction parallèles et croisées entre elles. Cette multiplicité présente l’avantage de diffuser progressivement les efforts des membrures du treillis avec une densité adaptée : plus dense sur les appuis et moins dense à mi-portée. Elles dessinent une trame de losanges tamisant la lumière naturelle.

Intervenants et outils de calcul

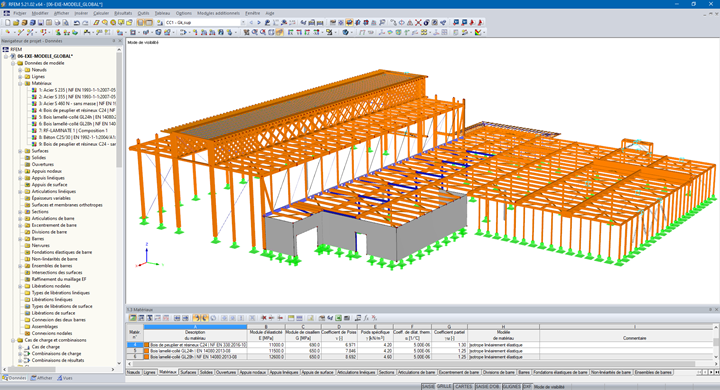

Le bureau d’études Arborescence en collaboration avec le bureau d’études CBS-CBT a analysé la structure avec RFEM et effectué l’analyse sismique grâce à RF-DYNAM PRO.

Mots-clés

Dlubal Software Arborescence RFEM BLC Bois RF-Dynam Pro
