法国 Donzère 市体育馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

2020年01月29日

001160

France

RFEM

木结构

建筑结构

为了满足不断发展的城市需求,Donzère 市在位于历史村脚下的一个三角形大岛上建造了一座体育馆。 该馆面向学校和俱乐部,是一个举办体育活动、赛事和进行训练的场所。

投资商 Stadt Donzère, Frankreich
www.mairie-donzere.fr
建筑设计 Tekhne Architects, Frankreich
www.tekhne-architectes.com
Arch'Eco Architects, Frankreich
www.arch-eco.com
结构设计 Arborescence, Frankreich
www.arborescence-concept.com
木结构设计和计算 CBS-Lifteam, Frankreich
www.cbs-cbt.com

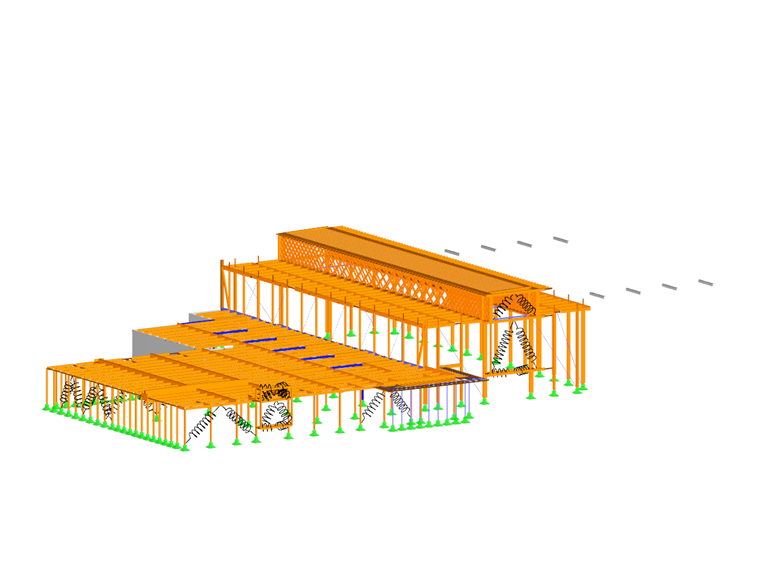

模型

技术参数

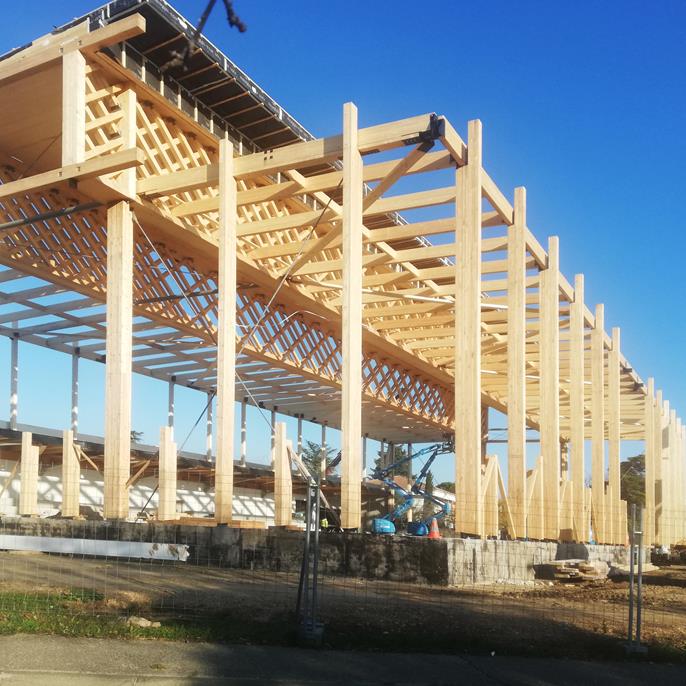

该建筑分为两部分, 第一部分是体育馆,第二部分是健身房、武术馆和行政办公室。

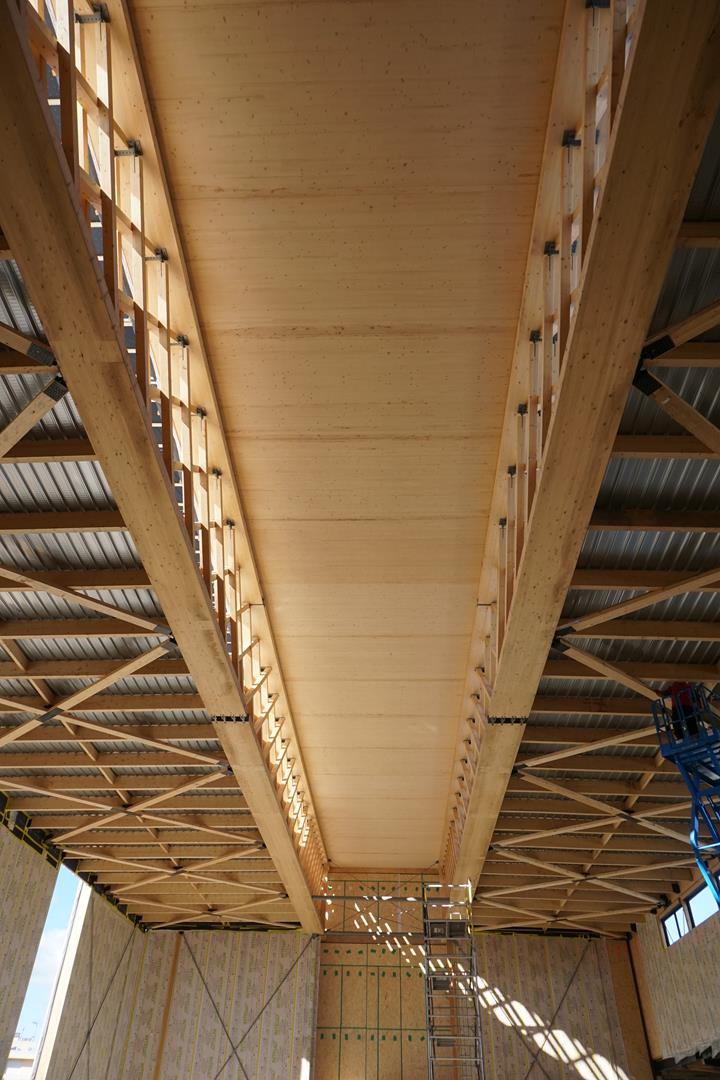

在竖向窗户顶部设置了两个大型的木结构桁架梁,也就是 mashrabiya 风格,这样可以让自然光穿过整个体育馆。 该梁的净跨度为 45 m。 上部和下部水平桁架弦杆为 BLC 656x2625,桁架受压斜杆为 BLC 140x200,受拉斜杆为 2 x 140 x 140。 这种有利的桁架结构实质为将内力按刚度分配, 即在支座附近增加刚度,在跨中附近减少刚度。 菱形腹杆体系构造起到调暗自然光线的作用。

参与项目设计的工程公司和使用的计算软件

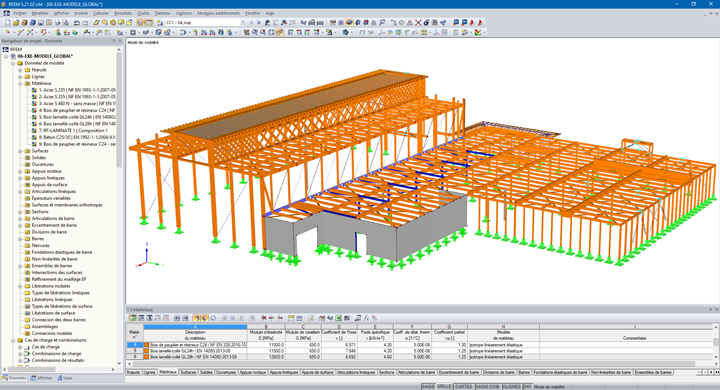

Arborescence 工程公司与 CBS-CBT 工程公司共同合作使用 RFEM 进行了结构分析,使用附加模块 RF-DYNAM Pro 进行了抗震分析。
