Sporthalle in Donzère, Frankreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

Die Stadt Donzère befindet sich im Wachstum und daher wurde eine Sporthalle benötigt, welche dann auch auf einer großen dreieckigen Insel am Fuße eines historischen Dorfes errichtet wurde. Diese Halle bietet Schulen und Vereinen die Möglichkeit, dort Sport zu treiben, aber es finden auch Sportveranstaltungen statt.

Bauherr Stadt Donzère, Frankreich
www.mairie-donzere.fr
Architektonisches Konzept Tekhne Architects, Frankreich
www.tekhne-architectes.com
Arch'Eco Architects, Frankreich
www.arch-eco.com
Gebäudeberechnung Arborescence, Frankreich
www.arborescence-concept.com
Holzbau und zusätzliche Berechnungen CBS-Lifteam, Frankreich
www.cbs-cbt.com

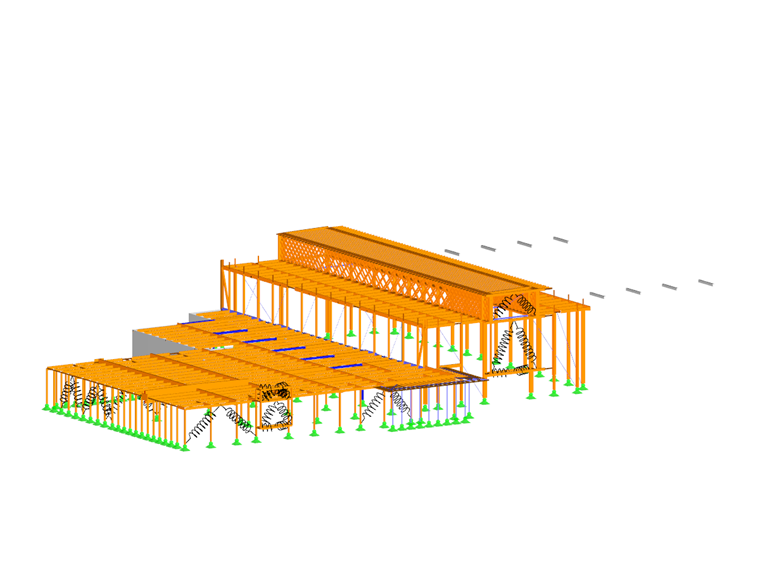

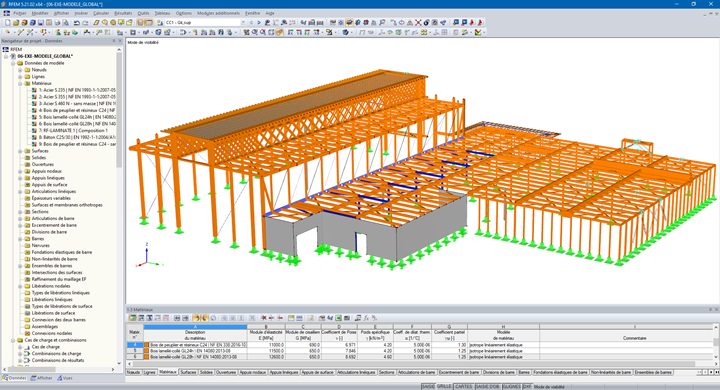

Modell

Technische Details

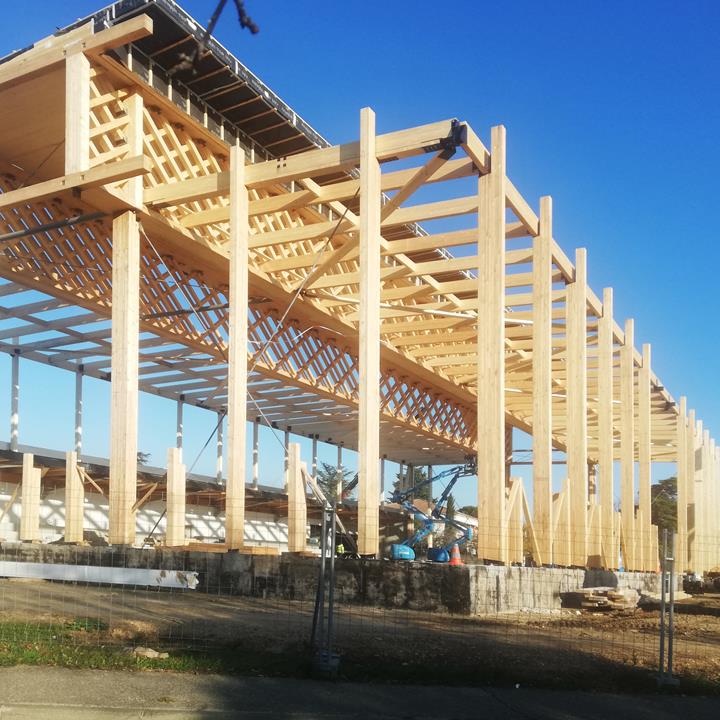

Das Gebäude besteht aus zwei Teilen. In einem Teil befindet sich die Turnhalle, der andere Teil umfasst das Fitnessstudio, den Dojo-Ring und die Verwaltungsbüros.

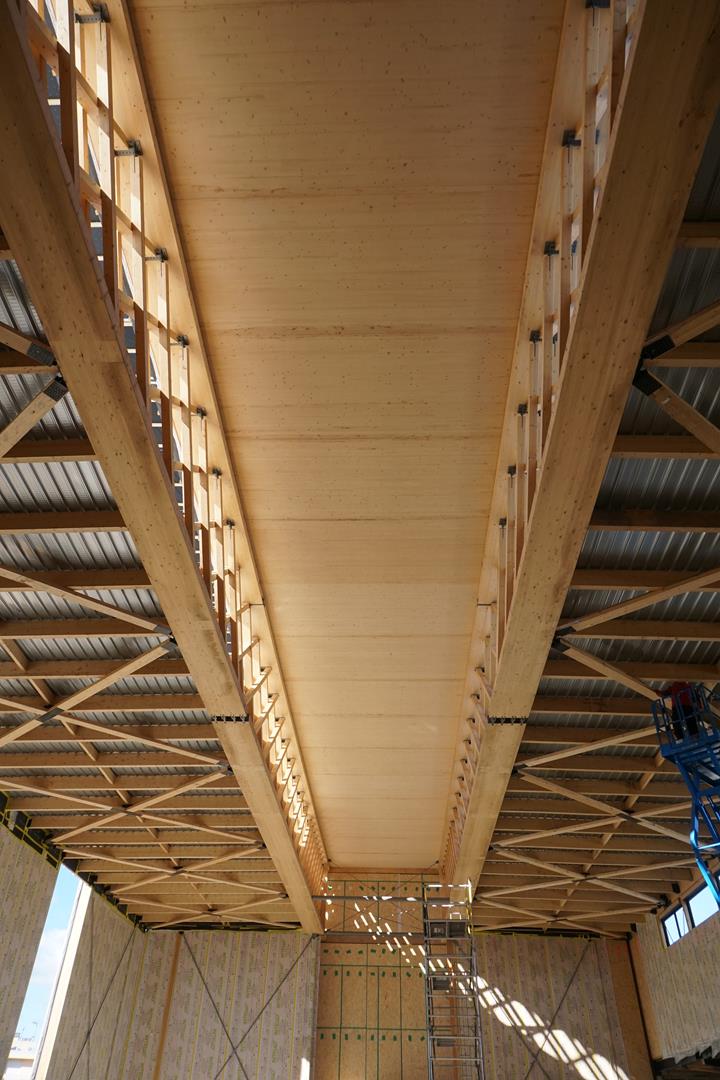

Zwei große Fachwerkträger mit einem Holzgitter, auch Mashrabiya-Stil genannt, sind in Höhe der Fensterscheiben platziert, die viel Tageslicht in die Turnhalle lassen. Die Träger haben eine freie Spannweite von 45 m über dem Zuschauerraum. Die oberen und unteren Fachwerkgurte sind BSH-Träger b x h = 800 x 200 mm, während der Fachwerksteg Druckstäbe 140 x 200 aus BSH und Zug- und Diagonalstäbe 2 x 140 x 140 enthält. Diese vorteilhafte Fachwerkkonstruktion verteilt die Schnittgrößen mit der entsprechenden Steifigkeit, d. h. das Fachwerke hat eine zusätzliche Steifigkeit an den Auflagern und eine reduzierte Steifigkeit im Bereich der Trägermitte. Die rautenförmig angeordneten Füllstäbe sorgen zudem für eine natürliche Lichtdimmung.

Am Projekt beteiligte Ingenieurbüros und verwendete Berechnungssoftware

Das Ingenieurbüro Arborescence in Zusammenarbeit mit dem Ingenieurbüro CBS-CBT nutzte RFEM für die Bemessung der Struktur und RF-DYNAM Pro für die Erdbebenanalyse.

Schlüsselwörter

Dlubal Software Verzeichnisbaum RFEM CLS Holz RF-Dynam Pro
